6808_N-50-1/1--_NE

产品分类: RF衰减器
厂牌: HUBER+SUHNER
产品描述: 8dB 2W 50Ω ±0.5dB
供应商型号: 2742074
供应商: 海外现货
标准整包数: 1

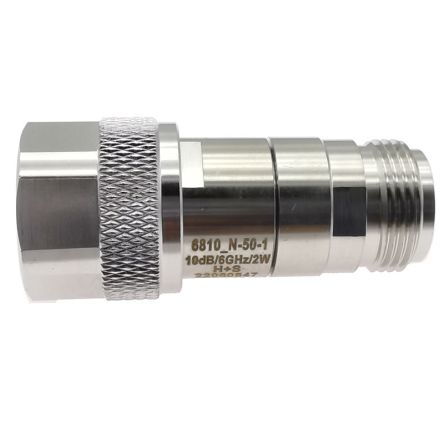

HUBER+SUHNER RF衰减器 6808_N-50-1/1--_NE

6808_N-50-1/1--_NE概述


    产品简介


    标准低功率衰减器(6808N-50-1/1NE)
    这款标准低功率衰减器是专为射频系统设计的一款关键电子元件。它主要用于调整射频信号的强度,广泛应用于通信设备、测试仪器、雷达系统等领域。通过调节射频信号的功率,该器件能够帮助用户实现对信号强度的精确控制,从而满足各种应用场景的需求。

    技术参数


    - 阻抗:50 Ω
    - 标称衰减:8 dB
    - 频率范围:直流至6 GHz
    - 衰减偏差:±0.5 dB
    - 电压驻波比:最大1.25
    - 平均功率等级:在25°C环境温度下为2瓦,在85°C环境下线性降额至1.1瓦
    - 重量:0.0657千克
    - 工作温度:-20°C至85°C
    - 环境合规性:符合2011/65/EU (RoHS)标准
    - 连接器类型:N插头(公头)/ N插座(母头)
    - 接口标准:IEC 60169-16、MIL-STD-348A/304、CECC 22210
    - 材料:中心接触件由铜铍合金制成并镀金;外导体和主体分别采用黄铜材质并进行三金属镀层;绝缘材料为聚四氟乙烯(PTFE)

    产品特点和优势


    1. 高精度衰减控制:该产品具有精准的8 dB标称衰减,且衰减偏差仅±0.5 dB,确保了信号强度的稳定性与可靠性。
    2. 宽广的工作频率:频率范围从直流到6 GHz,使其适用于多种高频应用场合。
    3. 良好的环境适应性:能在-20°C至85°C的温度范围内正常工作,并符合RoHS环保标准。
    4. 高性能材料选择:采用高品质的铜铍合金中心接触件,金镀层表面处理,黄铜主体以及聚四氟乙烯绝缘材料,确保了长期的稳定性和耐用性。
    5. 高可靠性机械设计:坚固的N型连接器,适合在严苛环境下使用。

    应用案例和使用建议


    该衰减器可广泛应用于需要精确控制射频信号强度的各种场景,例如实验室测试、无线通信基站以及卫星通信系统中。为了最大化利用其性能,建议在实际安装时遵循以下几点:
    1. 确保所有连接部位紧固无松动,避免因接触不良导致信号质量下降。
    2. 在极端环境条件下(如高温或低温),应考虑使用适当的散热或保温措施以保持稳定的工作状态。
    3. 避免频繁插拔以延长使用寿命。

    兼容性和支持


    该衰减器与常见的N型连接器兼容,适用于多种射频设备。制造商Huber+Suhner提供了全面的技术支持服务,包括产品认证(ISO 9001, ISO 14001, ISO/TS 16949 和IRIS)、定制化设计咨询以及售后维护指导。如有疑问,可以通过官方渠道联系其技术支持团队获取帮助。

    常见问题与解决方案


    1. Q: 为什么我的设备信号强度会波动?
    - A: 检查衰减器连接是否稳固,并确认其工作温度是否超出规定范围。如需进一步诊断,建议咨询制造商的专业技术人员。
    2. Q: 如何确保衰减器在高温环境下仍能正常运行?
    - A: 应采取适当的散热措施,比如加装散热片或通风口,以保证设备内部温度不超过安全限值。
    3. Q: 我如何知道衰减器是否还在保修期内?
    - A: 查阅购买凭证或直接联系分销商查询。若购买后超过一定时间,则可能不再享受保修服务。

    总结和推荐


    总体而言,这款6808N-50-1/1NE标准低功率衰减器凭借其出色的精度、稳定性和适用性,在众多射频应用场合中表现出色。特别是在需要高精度信号控制的应用环境中,此产品无疑是理想的选择。因此,强烈推荐给那些寻找可靠衰减解决方案的专业用户和技术工程师。

6808_N-50-1/1--_NE参数

参数
最小工作频率 -
阻抗 50Ω
额定功率 2W
典型衰减 8dB
衰减容差 ±0.5dB
最大工作频率 -
包装方式 散装

6808_N-50-1/1--_NE厂商介绍

Huber+Suhner是一家全球领先的通信解决方案供应商,专注于为电信、数据通信、交通和工业市场提供高性能的电缆、连接器、天线和系统解决方案。公司的产品广泛应用于移动通信、宽带接入、**通信、铁路和汽车等多个领域。

主营产品分类包括:
1. 电缆:提供多种类型的电缆,如低损耗电缆、射频电缆和光缆,满足不同通信系统的需求。
2. 连接器:生产各种高性能连接器,包括射频连接器、光纤连接器和电源连接器,以确保信号的稳定传输。
3. 天线:设计和制造多种类型的天线,如基站天线、室内分布天线和**天线,以适应不同的通信环境。
4. 系统解决方案:提供定制化的系统解决方案,包括无线通信系统、光纤网络系统和电缆管理系统,以满足客户的特定需求。

Huber+Suhner的优势在于:
1. 技术创新:公司不断投入研发,拥有多项专利技术,以保持在通信领域的技术领先地位。
2. 质量保证:严格的质量控制流程和ISO认证,确保产品的可靠性和耐用性。
3. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 全球网络:拥有遍布全球的销售和服务网络,为客户提供快速响应和本地化支持。

6808_N-50-1/1--_NE数据手册

厂牌 PDF简要描述 下载
HUBER+SUHNER RF衰减器 HUBER+SUHNER 6808_N-50-1/1--_NE 6808_N-50-1/1--_NE数据手册
