82_MMCX-50-0-18/111_OM

产品分类: 同轴连接器(RF)
厂牌: HUBER+SUHNER
产品描述: PCB Connectors,RF Connectors/Coaxial Connectors 6GHz 50Ω 贴片安装 6mm(长度)*5mm(高度)
供应商型号: 4132643
供应商: 海外现货
标准整包数: 1

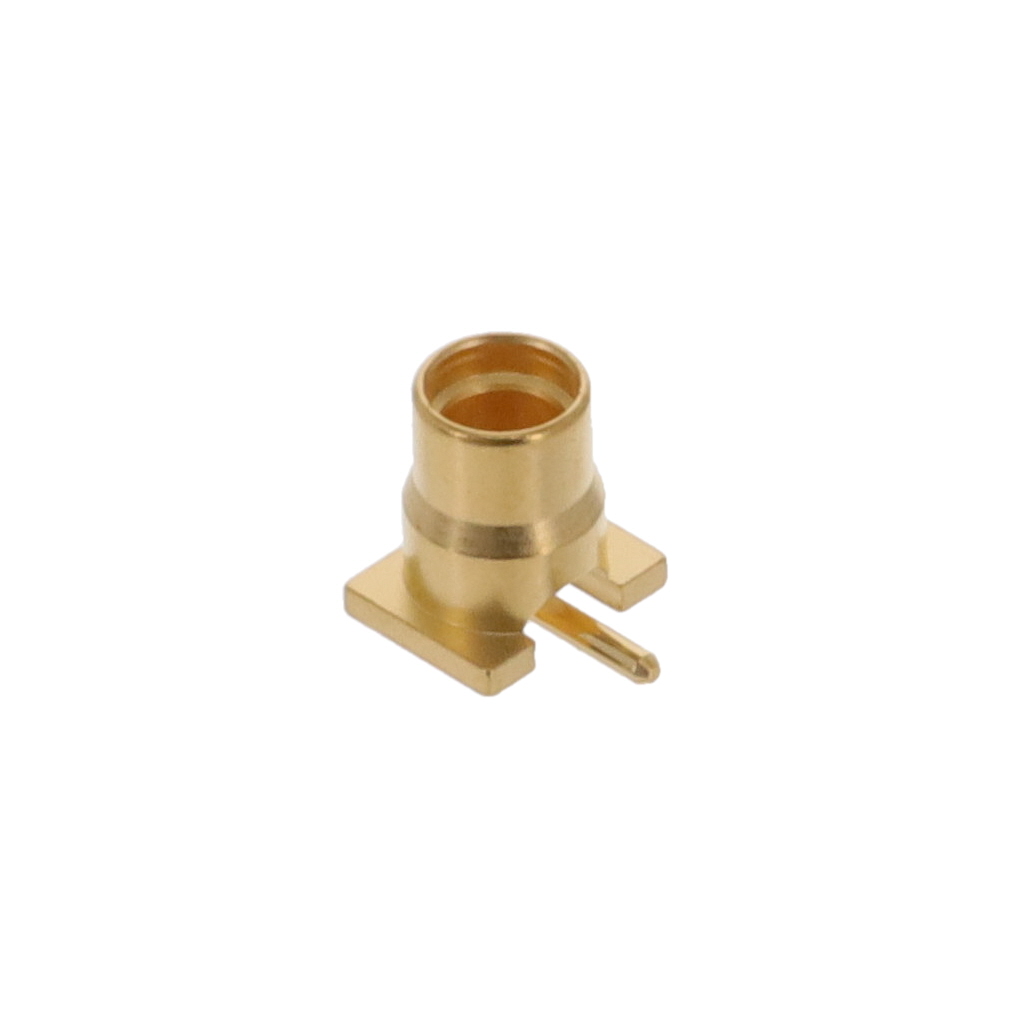

HUBER+SUHNER 同轴连接器(RF) 82_MMCX-50-0-18/111_OM

82_MMCX-50-0-18/111_OM概述

    技术手册:MMCX-50-0-18/111O同轴连接器

    1. 产品简介


    MMCX-50-0-18/111O是一款专为高频信号传输设计的小型同轴连接器,具有50Ω阻抗。它广泛应用于无线通信、卫星通信、医疗设备、航空航天以及各类便携式电子设备中。这款连接器是表面贴装(SMT)类型的PCB插座(母头),确保了在紧凑空间内的高效信号传输。

    2. 技术参数


    - 基本参数
    - 接口类型:MMCX
    - 阻抗:50Ω
    - 接口频率范围:6GHz

    - 电气特性
    - 最大插入损耗:未提供具体数值
    - 回波损耗:未提供具体数值
    - 电压驻波比:未提供具体数值
    - 机械特性
    - 重量:0.0006kg
    - 插拔次数:可达500次
    - 板上安装方式:表面贴装(SMT)
    - 接头高度:5.3mm
    - 断开力:≤15N
    - 连接力:≤15N
    - 环境特性
    - 工作温度范围:-55°C至155°C

    3. 产品特点和优势


    - 非常小巧:这款MMCX连接器非常小,适合在高密度布线和有限空间内应用。
    - 易于插拔:其设计方便了快速插拔操作,特别适用于需要频繁拆装的应用场合。
    - 多样化的配置选择:提供了丰富的板上连接器和电缆连接器选项,以满足不同客户的需求。

    4. 应用案例和使用建议


    应用案例:
    - 无线通讯设备:由于其低损耗和高性能,它被广泛用于智能手机、路由器等设备中。
    - 医疗成像设备:在医疗影像设备中,需要高可靠性、高性能的连接器来确保信号的准确传输。
    - 航空航天:其出色的耐用性和稳定性使其成为航空航天设备的理想选择。
    使用建议:
    - 在设计电路时,要充分考虑连接器的耐久性和使用寿命,以确保长期稳定运行。
    - 尽可能在高温环境下测试连接器,确保其能够在极限条件下正常工作。
    - 使用过程中要注意不要过度弯曲或施加过大的压力,避免损坏接口。

    5. 兼容性和支持


    兼容性:
    - 该产品可以与其他标准MMCX接口设备兼容,确保了广泛的互换性。

    支持:
    - HUBER+SUHNER公司为其产品提供全面的技术支持和售后服务,确保用户能够获得最佳的使用体验。

    6. 常见问题与解决方案


    - Q1: 连接器在多次插拔后性能下降。
    - A1: 确保每次插拔操作都正确进行,不要过度弯曲线缆。如果性能仍存在问题,可能需要更换新的连接器。

    - Q2: 连接器在极端温度下表现不稳定。
    - A2: 请确保在指定的工作温度范围内使用连接器,必要时可使用散热片来保持合适的温度。

    7. 总结和推荐


    总结:
    - 优点:MMCX-50-0-18/111O连接器在尺寸、连接方便性和电气性能方面表现优异,尤其适用于需要在高密度和小型化环境中工作的设备。
    - 推荐:对于需要高可靠性和紧凑设计的应用,我们强烈推荐使用这款MMCX连接器。其优良的设计和广泛的应用范围使其成为众多行业不可或缺的组成部分。

82_MMCX-50-0-18/111_OM参数

参数
类型 PCB Connectors,RF Connectors/Coaxial Connectors
阻抗 50Ω
外壳颜色 -
最大频率 6GHz
紧固类型 -
端口数 -
触头端接 -
长*宽*高 6mm(长度)*5mm(高度)
安装方式 贴片安装
应用等级 工业级
包装方式 散装

82_MMCX-50-0-18/111_OM厂商介绍

Huber+Suhner是一家全球领先的通信解决方案供应商,专注于为电信、数据通信、交通和工业市场提供高性能的电缆、连接器、天线和系统解决方案。公司的产品广泛应用于移动通信、宽带接入、**通信、铁路和汽车等多个领域。

主营产品分类包括:
1. 电缆:提供多种类型的电缆,如低损耗电缆、射频电缆和光缆,满足不同通信系统的需求。
2. 连接器:生产各种高性能连接器,包括射频连接器、光纤连接器和电源连接器,以确保信号的稳定传输。
3. 天线:设计和制造多种类型的天线,如基站天线、室内分布天线和**天线,以适应不同的通信环境。
4. 系统解决方案:提供定制化的系统解决方案,包括无线通信系统、光纤网络系统和电缆管理系统,以满足客户的特定需求。

Huber+Suhner的优势在于:
1. 技术创新:公司不断投入研发,拥有多项专利技术,以保持在通信领域的技术领先地位。
2. 质量保证:严格的质量控制流程和ISO认证,确保产品的可靠性和耐用性。
3. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 全球网络:拥有遍布全球的销售和服务网络,为客户提供快速响应和本地化支持。

82_MMCX-50-0-18/111_OM数据手册

厂牌 PDF简要描述 下载
HUBER+SUHNER 同轴连接器(RF) HUBER+SUHNER 82_MMCX-50-0-18/111_OM 82_MMCX-50-0-18/111_OM数据手册

82_MMCX-50-0-18/111_OM封装设计

查看详情并下载
Symbol
Footprint
3D Model
