6601_SMA-50-2/199_NE

产品分类: RF衰减器
厂牌: HUBER+SUHNER
产品描述: Huber+Suhner 射频衰减器, SMA 插头至插座, 1dB衰减, DC → 6GHz工作频率, SMA连接器, 50Ω阻抗
供应商型号: 7165107
供应商: 欧时
标准整包数: 1

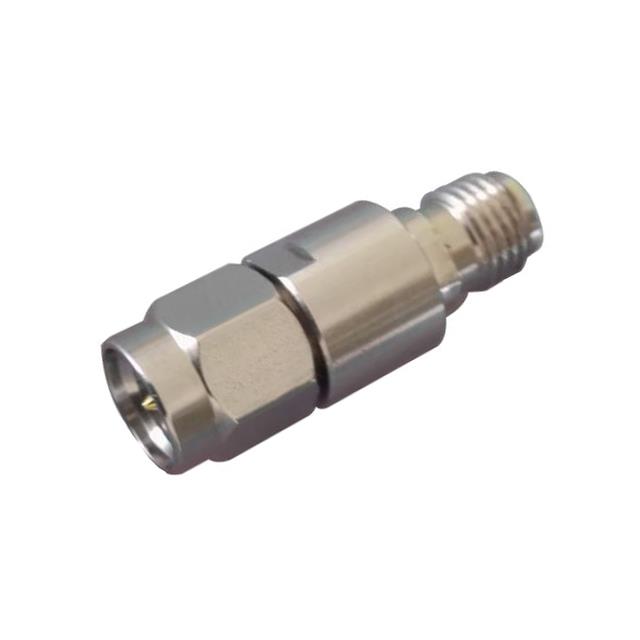

HUBER+SUHNER RF衰减器 6601_SMA-50-2/199_NE

6601_SMA-50-2/199_NE概述

    #

    产品简介


    本手册介绍的是Huber+Suhner公司的COAXIAL FIXED ATTENUATOR(同轴固定衰减器),型号为6601SMA-50-2/199N。该产品是一种SMA接口的50欧姆同轴固定衰减器,具有1 dB的衰减值。它主要用于测试和测量、通信等领域,适用于多种复杂的系统。

    技术参数


    主要电气数据
    - 阻抗:50Ω
    - 工作频率范围:0 GHz 至 6 GHz
    - 衰减:1 dB(额定值)
    - 电压驻波比(VSWR):1.25
    - 回波损耗:19.1 dB
    频率相关电气数据
    - 频率范围:0 GHz 到 6 GHz
    - 衰减偏差:± 0.4 dB
    - 最大VSWR:1.25
    功率电气数据
    - 平均功率:2 W(环境温度25°C时),线性降额至0.2 W(环境温度100°C时)
    - 峰值功率:250 W(脉宽5 μs,占空比0.4%)
    环境数据
    - 操作温度范围:-55 °C 至 125°C
    - 重量:0.006 kg

    产品特点和优势


    该固定衰减器的主要特点是:
    - 高精度衰减:提供精确的1 dB衰减,可以用于对信号强度进行精细调节。
    - 广泛的工作频率范围:覆盖0 GHz到6 GHz的频率范围,适用于多种不同的应用需求。
    - 优异的阻抗匹配:保证在各种复杂系统中的稳定性能,特别适用于需要良好阻抗匹配的应用。
    - 优良的电气性能:出色的回波损耗和低VSWR,确保信号传输质量。
    - 良好的环境适应性:可在极端环境下工作,操作温度范围宽泛。

    应用案例和使用建议


    应用案例
    该固定衰减器广泛应用于测试和测量设备中,例如信号发生器、频谱分析仪等,也可以用于无线通信系统的前端设计。例如,在雷达系统中,通过在信号链中插入固定衰减器来实现信号强度的精细调节,从而提高系统灵敏度和准确性。
    使用建议
    - 在设计系统时,考虑到不同温度下的功率降额,确保系统在高环境温度下仍能正常运行。
    - 在高功率环境中使用时,注意峰值功率限制,避免损坏器件。
    - 为了达到最佳性能,建议在设计中充分考虑安装位置和电缆长度的影响。

    兼容性和支持


    - 接口标准:采用SMA插头(公头)和SMA插座(母头),符合IEC 60169-15/MIL-STD-348A/310/CECC 22110标准,确保与其他标准接口设备的兼容性。
    - 材料选择:选用铜铍合金作为中心触点,不锈钢和聚四氟乙烯作为外部结构材料,确保长期稳定性。
    - 制造商支持:Huber+Suhner公司为用户提供全面的技术支持和维护服务,帮助客户解决可能遇到的各种问题。

    常见问题与解决方案


    常见问题及解决方案
    - 问题:如何确定正确的衰减器类型?
    - 解答:根据应用的具体要求,选择合适的衰减值和接口类型。例如,在高频通信系统中,可以选择更高衰减值的衰减器以减少干扰。

    - 问题:如何处理安装后的VSWR异常?
    - 解答:检查安装过程中是否正确连接各个接口,并确保所有接触点无腐蚀或氧化。必要时,可以咨询Huber+Suhner的技术支持团队。

    总结和推荐


    总体而言,这款Huber+Suhner COAXIAL FIXED ATTENUATOR是一款高性能的产品,具备高精度衰减、宽频率范围、优良的电气性能以及良好的环境适应性。无论是应用于测试与测量设备还是通信系统,都能展现出卓越的表现。基于其广泛的适用性和可靠性,强烈推荐该产品。

6601_SMA-50-2/199_NE参数

参数
最小工作频率 0MHz
阻抗 50Ω
额定功率 2W
典型衰减 1dB
衰减容差 ±0.6dB
最大工作频率 6GHz
通用封装 SMA(DO-214AC)
安装方式 导线安装,贴片安装,通孔安装
包装方式 散装

6601_SMA-50-2/199_NE厂商介绍

Huber+Suhner是一家全球领先的通信解决方案供应商,专注于为电信、数据通信、交通和工业市场提供高性能的电缆、连接器、天线和系统解决方案。公司的产品广泛应用于移动通信、宽带接入、**通信、铁路和汽车等多个领域。

主营产品分类包括:
1. 电缆:提供多种类型的电缆,如低损耗电缆、射频电缆和光缆,满足不同通信系统的需求。
2. 连接器:生产各种高性能连接器,包括射频连接器、光纤连接器和电源连接器,以确保信号的稳定传输。
3. 天线:设计和制造多种类型的天线,如基站天线、室内分布天线和**天线,以适应不同的通信环境。
4. 系统解决方案:提供定制化的系统解决方案,包括无线通信系统、光纤网络系统和电缆管理系统,以满足客户的特定需求。

Huber+Suhner的优势在于:
1. 技术创新:公司不断投入研发,拥有多项专利技术,以保持在通信领域的技术领先地位。
2. 质量保证:严格的质量控制流程和ISO认证,确保产品的可靠性和耐用性。
3. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 全球网络:拥有遍布全球的销售和服务网络,为客户提供快速响应和本地化支持。

6601_SMA-50-2/199_NE数据手册

厂牌 PDF简要描述 下载
HUBER+SUHNER RF衰减器 HUBER+SUHNER 6601_SMA-50-2/199_NE 6601_SMA-50-2/199_NE数据手册

6601_SMA-50-2/199_NE封装设计

查看详情并下载
Symbol
Footprint
3D Model
