22645841

产品分类: 同轴连接器(RF)
厂牌: HUBER+SUHNER

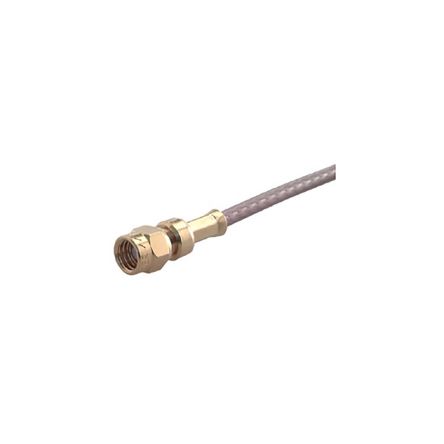

产品描述: Huber+Suhner SMC连接器公头 同轴连接器, 11_SMC-50-2-10/111_NH系列, 电缆安装, 压接端接, 用于同轴电缆线
供应商型号: 2058891
供应商: 欧时
标准整包数: 1
HUBER+SUHNER 同轴连接器(RF) 22645841

22645841概述


    产品简介


    本技术手册介绍了HUBER+SUHNER公司的一款高性能同轴电缆连接器——11SMC-50-2-10/111N。这种直式插头广泛应用于高频信号传输领域,尤其适合需要高可靠性和稳定性的通信系统。其主要功能是作为高频信号的传输接口,确保信号在不同长度的同轴电缆之间顺畅传递。该连接器适用于雷达系统、无线通信基站、测试仪器以及航空航天设备等多个应用领域。

    技术参数


    电气数据
    - 阻抗:50 Ω
    - 接口频率范围:最大10 GHz
    机械数据
    - 中心触点:采用压接方式固定
    - 外部触点:采用压接方式固定
    - 重量:0.0021 kg
    环境数据
    - 工作温度范围:-65 °C 到 165 °C
    - 符合RoHS标准(2011/65/EU)
    材料数据
    - 中心触点材料:铜铍合金,表面镀金(镍基底)
    - 外部触点材料:黄铜,表面镀金(镍基底)
    - 本体材料:黄铜,表面镀金(镍基底)
    - 绝缘材料:PFA/PTFE
    - 连接螺母材料:黄铜,表面镀金(镍基底)
    - 固定螺母材料:黄铜,表面镀金(镍基底)
    - 压接套筒材料:铜,表面镀金(镍基底)

    产品特点和优势


    该连接器具备以下特点和优势:
    - 高频传输性能优异:最大可支持至10 GHz的频率,保证信号传输的稳定性和可靠性。
    - 广泛的工作温度范围:从-65°C到165°C,适用于极端环境条件下的应用。
    - 严格的制造标准:采用铜铍合金和黄铜材料,并通过镀金工艺提升抗腐蚀能力。
    - 重量轻便:仅重0.0021 kg,便于安装和维护。
    - 良好的兼容性:适用于多种标准电缆如RG316/U, ENVIROFLEX316, RG188A/U, RG174/U等。

    应用案例和使用建议


    应用案例
    该连接器常用于军事雷达系统和无线通信基站中,例如,在某个基站项目中,工程师们成功地将这些连接器集成到多频段天线阵列中,显著提升了整体系统的性能和稳定性。
    使用建议
    为了充分发挥连接器的性能,建议遵循以下几点:
    - 在安装过程中务必保持中心和外部触点的清洁,避免污染影响阻抗匹配。
    - 定期检查并清洁连接器以确保长期稳定的工作状态。
    - 在极端温度环境下使用时,需确保系统设计能够承受相应的热应力。

    兼容性和支持


    11SMC-50-2-10/111N型连接器支持与多种标准电缆的配套使用,具体型号已在技术手册中详细列出。制造商HUBER+SUHNER为客户提供全面的技术支持和售后服务保障,确保客户能够顺利部署和使用该产品。此外,该公司的质量管理体系已获得ISO 9001, ISO 14001, AS/EN9100, ISO/TS 16949和IRIS等多项国际认证,保证产品质量和服务水平。

    常见问题与解决方案


    1. 问题:安装过程中中心触点接触不良。
    解决方案:确保中心触点完全压接到位,同时注意触点表面是否干净无污染。
    2. 问题:在低温环境下出现异常。
    解决方案:确认连接器及所配电缆均符合低温工作要求,必要时需对连接器进行预热处理。
    3. 问题:高温环境下出现信号衰减。
    解决方案:检查所有连接部分是否牢固,若有必要可采取额外的散热措施。

    总结和推荐


    综上所述,HUBER+SUHNER的11SMC-50-2-10/111N型同轴电缆连接器凭借其卓越的电气性能、广泛的温度适应能力和可靠的机械结构,非常适合应用于高频信号传输领域。我们强烈推荐该产品给需要高性能、高可靠性的应用场景中的客户。

22645841参数

参数
端口数 -
触头端接 -
类型 SMC连接器
阻抗 50Ω
外壳颜色 -
最大频率 10GHz
紧固类型 -
长*宽*高 18mm(长度)
安装方式 导线安装
