6620_SK-50-1/199_NE

产品分类: RF衰减器
厂牌: HUBER+SUHNER
产品描述: 20dB 500mW 50Ω ±1dB
供应商型号: 2742063
供应商: 海外现货
标准整包数: 1

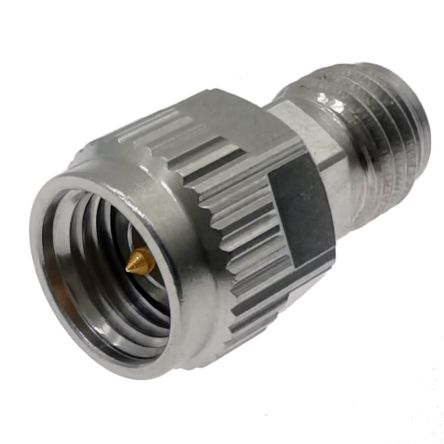

HUBER+SUHNER RF衰减器 6620_SK-50-1/199_NE

6620_SK-50-1/199_NE概述


    产品简介


    标准低功率衰减器
    标准低功率衰减器是一种常见的射频(RF)器件,广泛应用于电信、雷达、卫星通信及无线网络等领域。该产品设计用于对射频信号进行精确的功率衰减控制,以满足不同应用场合的需求。该产品采用SK插头(公头)/SK插座(母头)接口标准,符合MIL-STD-348A/323标准。

    技术参数


    - 电气参数
    - 阻抗:50Ω
    - 衰减量:20dB
    - 频率范围:直流至40GHz
    - 频段:DC至18GHz、18至26.5GHz、26.5至40GHz
    - 衰减偏差(±dB):0.6、0.6、1
    - 最大驻波比(VSWR):1.3、1.4、1.4
    - 平均功率额定值:0.5W(在25°C环境下),线性降额至0.1W(在125°C环境下)
    - 机械参数
    - 重量:0.0058kg
    - 环境参数
    - 工作温度范围:-65°C至125°C
    - RoHS合规
    - 材料参数
    - 中心接触:铜铍合金,金/银镀层
    - 外壳接触:不锈钢,钝化处理(镀层)
    - 本体:不锈钢,钝化处理(镀层)
    - 耦合螺母:不锈钢

    产品特点和优势


    - 高精度衰减控制:产品具有稳定的20dB衰减值,频率响应范围广(直流至40GHz),保证了极高的精度和可靠性。
    - 高环境适应性:能够在极端温度环境下(-65°C至125°C)正常工作,符合严格的MIL-STD-348A/323标准,确保了产品的可靠性和耐用性。
    - 卓越的机械设计:采用高强度不锈钢材料,保证了产品的结构稳定性和耐久性。
    - 高功率密度:平均功率额定值为0.5W(在25°C环境温度下),线性降额至0.1W(在125°C环境温度下),提供了良好的功率处理能力。

    应用案例和使用建议


    应用案例
    该衰减器适用于多种RF系统,例如:
    - 无线通信基站中的功率控制单元
    - 雷达系统中的信号调节装置
    - 卫星通信系统中的功率分配组件
    使用建议
    为了充分发挥该产品的性能,建议如下:
    - 在高频应用中,特别是在26.5GHz以上的频段,注意检查并确保信号路径的稳定性和一致性。
    - 确保设备的工作温度不超过规定的最大值,以避免性能下降或损坏。
    - 定期进行设备维护,检查连接部分是否松动,保持良好的电气接触。

    兼容性和支持


    该产品与其他电子元器件具有良好的兼容性,可以轻松集成到各种RF系统中。制造商提供全面的技术支持和售后服务,包括安装指导、故障排除和维修服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 检查连接部位是否紧固,必要时重新拧紧连接螺母。 |
    | 信号衰减异常 | 确认输入信号频率和功率是否在产品规格范围内,如果超出范围,则考虑更换合适的衰减器。 |

    总结和推荐



    总结


    标准低功率衰减器是一款高性能的RF器件,具备高精度、宽频率范围和出色的环境适应性。它采用了坚固耐用的不锈钢材料,能在极端温度条件下稳定工作。同时,制造商提供了全面的支持和服务,确保用户能够高效地使用和维护该产品。
    推荐
    综上所述,标准低功率衰减器是一款值得推荐的产品,尤其适合需要高精度衰减控制的应用场合。无论是在电信、雷达还是卫星通信等领域,该产品都能够提供可靠且高效的解决方案。

6620_SK-50-1/199_NE参数

参数
阻抗 50Ω
额定功率 500mW
典型衰减 20dB
衰减容差 ±1dB
最大工作频率 -
最小工作频率 -
包装方式 散装

6620_SK-50-1/199_NE厂商介绍

Huber+Suhner是一家全球领先的通信解决方案供应商,专注于为电信、数据通信、交通和工业市场提供高性能的电缆、连接器、天线和系统解决方案。公司的产品广泛应用于移动通信、宽带接入、**通信、铁路和汽车等多个领域。

主营产品分类包括:
1. 电缆:提供多种类型的电缆,如低损耗电缆、射频电缆和光缆,满足不同通信系统的需求。
2. 连接器:生产各种高性能连接器,包括射频连接器、光纤连接器和电源连接器,以确保信号的稳定传输。
3. 天线:设计和制造多种类型的天线,如基站天线、室内分布天线和**天线,以适应不同的通信环境。
4. 系统解决方案:提供定制化的系统解决方案,包括无线通信系统、光纤网络系统和电缆管理系统,以满足客户的特定需求。

Huber+Suhner的优势在于:
1. 技术创新:公司不断投入研发,拥有多项专利技术,以保持在通信领域的技术领先地位。
2. 质量保证:严格的质量控制流程和ISO认证,确保产品的可靠性和耐用性。
3. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 全球网络:拥有遍布全球的销售和服务网络,为客户提供快速响应和本地化支持。

6620_SK-50-1/199_NE数据手册

厂牌 PDF简要描述 下载
HUBER+SUHNER RF衰减器 HUBER+SUHNER 6620_SK-50-1/199_NE 6620_SK-50-1/199_NE数据手册

6620_SK-50-1/199_NE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2521.1211
2+ ¥ 2420.2864
3+ ¥ 2371.882
5+ ¥ 2324.4441
10+ ¥ 2277.9516
库存: 15
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 2521.12
