6806_N-50-1/1--_NE

产品分类: RF衰减器
厂牌: HUBER+SUHNER
产品描述: Huber+Suhner 射频衰减器, N 插头至 N 插座, 6dB衰减, 6GHz工作频率, N连接器, 50Ω阻抗
供应商型号: 4153782
供应商: element14
标准整包数: 1

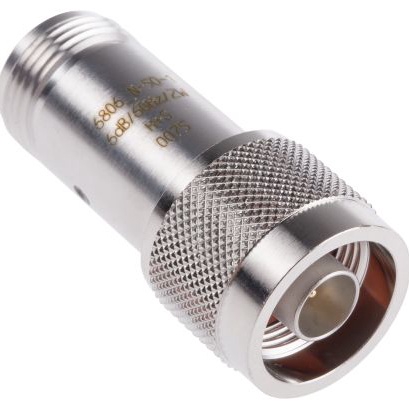

HUBER+SUHNER RF衰减器 6806_N-50-1/1--_NE

6806_N-50-1/1--_NE概述


    产品简介


    标准衰减器,低功耗
    本文档介绍的产品是标准衰减器(型号:6806N-50-1/1NE),主要应用于需要降低射频信号强度但保持稳定性的场合。它采用N型插头(公)和N型插座(母)接口,具有良好的电气特性和机械稳定性,适用于多种电子通信系统和测量设备。

    技术参数


    以下是该产品的详细技术规格和参数:
    - 阻抗: 50Ω
    - 标称衰减值: 6dB
    - 频率范围: DC至6GHz
    - 衰减偏差: ±0.3dB
    - 最大电压驻波比 (VSWR): 1.25
    - 功率额定值:
    - 平均功率2瓦,在25℃环境温度下。
    - 线性降额至1.1瓦,在85℃环境温度下。
    - 重量: 0.0657kg
    - 工作温度范围: -20°C至85°C
    - 环保认证: 2011/65/EU (RoHS) 符合要求

    产品特点和优势


    该标准衰减器的主要优势如下:
    1. 高精度衰减: 该衰减器能够精确地将射频信号衰减6dB,同时保证衰减偏差在±0.3dB范围内,确保信号的稳定性和准确性。
    2. 宽泛的工作频率: 频率范围从DC到6GHz,使得它适用于多种高频应用场合。
    3. 优良的环境适应性: 工作温度范围为-20°C至85°C,满足各种严苛环境下的使用需求。
    4. 高可靠性: 采用铜铍合金中心触点和镀金处理,提高了产品的耐用性和电气性能。
    5. 低维护成本: 设计紧凑且材料选用合理,降低了长期使用的维护成本。

    应用案例和使用建议


    应用案例
    该标准衰减器广泛应用于射频测试设备、雷达系统和通信基站等领域。例如,在通信基站中,它可以用于控制和调节信号强度,确保基站间的信号平衡和稳定性。
    使用建议
    - 在高温环境下使用时,建议进行适当的散热处理,以避免功率额定值下降。
    - 使用前应检查连接器是否干净无损,确保良好的电气接触。
    - 在复杂的电磁环境中使用时,应考虑周围其他设备的影响,确保系统的稳定运行。

    兼容性和支持


    该标准衰减器符合IEC 60169-16、MIL-STD-348A/304、CECC 22210等国际标准,可与市场上大多数N型接口的射频设备兼容。制造商提供全面的技术支持和售后服务,包括但不限于安装指导、故障排除和技术咨询等。

    常见问题与解决方案


    1. 问题: 连接器损坏或松动。
    - 解决方案: 检查连接器是否正确安装,并确保连接器表面无污垢或损伤。

    2. 问题: 功率额定值下降。
    - 解决方案: 检查环境温度是否超过85°C,如有必要,可采取适当的散热措施。

    总结和推荐


    综上所述,标准衰减器(型号:6806N-50-1/1NE)是一款高性能、高可靠性的射频元件,适用于多种复杂的应用场景。它在精度、稳定性、环境适应性等方面表现出色,具有显著的市场竞争力。因此,我们强烈推荐使用这款标准衰减器来提升您的射频系统的性能和稳定性。

6806_N-50-1/1--_NE参数

参数
阻抗 50Ω
额定功率 2W
典型衰减 6dB
衰减容差 ±0.3dB
最大工作频率 -
最小工作频率 -
安装方式 支架安装
包装方式 散装

6806_N-50-1/1--_NE厂商介绍

Huber+Suhner是一家全球领先的通信解决方案供应商,专注于为电信、数据通信、交通和工业市场提供高性能的电缆、连接器、天线和系统解决方案。公司的产品广泛应用于移动通信、宽带接入、**通信、铁路和汽车等多个领域。

主营产品分类包括:
1. 电缆:提供多种类型的电缆,如低损耗电缆、射频电缆和光缆,满足不同通信系统的需求。
2. 连接器:生产各种高性能连接器,包括射频连接器、光纤连接器和电源连接器,以确保信号的稳定传输。
3. 天线:设计和制造多种类型的天线,如基站天线、室内分布天线和**天线,以适应不同的通信环境。
4. 系统解决方案:提供定制化的系统解决方案,包括无线通信系统、光纤网络系统和电缆管理系统,以满足客户的特定需求。

Huber+Suhner的优势在于:
1. 技术创新:公司不断投入研发,拥有多项专利技术,以保持在通信领域的技术领先地位。
2. 质量保证:严格的质量控制流程和ISO认证,确保产品的可靠性和耐用性。
3. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 全球网络:拥有遍布全球的销售和服务网络,为客户提供快速响应和本地化支持。

6806_N-50-1/1--_NE数据手册

厂牌 PDF简要描述 下载
HUBER+SUHNER RF衰减器 HUBER+SUHNER 6806_N-50-1/1--_NE 6806_N-50-1/1--_NE数据手册

6806_N-50-1/1--_NE封装设计

查看详情并下载
Symbol
Footprint
3D Model
