6606_SK-50-1/199_NE

产品分类: RF衰减器
厂牌: HUBER+SUHNER
产品描述: 6dB 500mW 50Ω ±0.5dB
供应商型号: 2742045
供应商: 海外现货
标准整包数: 1

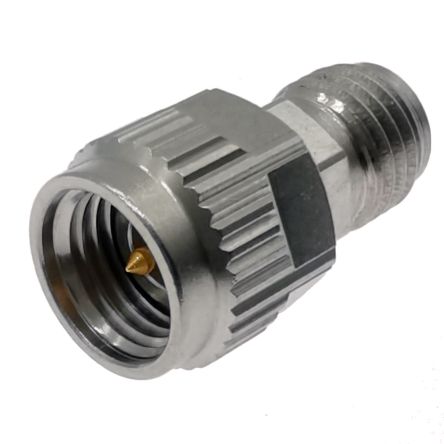

HUBER+SUHNER RF衰减器 6606_SK-50-1/199_NE

6606_SK-50-1/199_NE概述


    产品简介


    本产品为标准低功率衰减器,主要用于射频(RF)信号处理领域。该产品通过调整射频信号的强度,确保电路在安全的工作范围内运行,适用于通信、雷达系统、测试设备等多种应用场合。

    技术参数


    该标准低功率衰减器的主要技术参数如下:
    - 阻抗: 50 Ω
    - 标称衰减值: 6 dB
    - 频率范围: DC 至 40 GHz
    - 分段频率范围:
    - DC 至 18 GHz: ±0.5 dB
    - 18 至 26.5 GHz: ±0.5 dB
    - 26.5 至 40 GHz: ±0.8 dB
    - 最大驻波比 (VSWR):
    - DC 至 18 GHz: 1.3
    - 18 至 26.5 GHz: 1.4
    - 26.5 至 40 GHz: 1.4
    - 功率等级: 在25°C 环境温度下平均功率0.5瓦特,在125°C 环境温度下线性降额至0.1瓦特
    - 重量: 0.0058 kg
    - 操作温度范围: -65°C 至 125°C
    - 环保标准: 符合2011/65/EU (RoHS)

    产品特点和优势


    - 高精度: 能够提供稳定的信号衰减,适用于各种射频系统。
    - 宽频率范围: 频率范围覆盖DC至40 GHz,能满足大多数高频应用的需求。
    - 可靠性: 工作温度范围广,材料选择优异,适合严苛环境。
    - 环保设计: 符合RoHS标准,对环境友好。
    - 高抗干扰能力: 最小RF泄漏为90 dB,能够有效减少信号干扰。

    应用案例和使用建议


    应用案例
    - 通信系统: 用于基站和移动设备之间的信号衰减,确保通信链路的安全性和稳定性。
    - 雷达系统: 用于调节雷达信号的强度,避免过载损坏。
    - 测试设备: 作为参考信号源,帮助测试设备校准和验证。
    使用建议
    - 在选择使用此衰减器时,需要根据实际应用的频率范围选择合适的产品型号。
    - 使用过程中需注意环境温度,以保证其稳定工作。
    - 定期检查和维护可以延长产品的使用寿命。

    兼容性和支持


    该衰减器符合MIL-STD-348A/323接口标准,可以与各种标准射频连接器配合使用。制造商Huber+Suhner提供了ISO 9001, ISO 14001, ISO/TS 16949 和IRIS认证,同时提供相关文档和技术支持。

    常见问题与解决方案


    1. 问题: 信号衰减不稳定。
    - 解决方案: 检查连接器是否接触良好,环境温度是否超出规定范围。
    2. 问题: 功率等级不够。
    - 解决方案: 确保在合适的温度范围内使用,如超过25°C需要适当降额使用。
    3. 问题: 信号泄露严重。
    - 解决方案: 确认产品型号是否满足应用需求,考虑更换更高规格的产品。

    总结和推荐


    总体来看,这款标准低功率衰减器在性能上表现出色,具备高精度、宽频率范围和良好的环境适应性。适用于多种射频系统的信号处理任务。对于需要高性能、稳定性的用户,我们强烈推荐这款产品。

6606_SK-50-1/199_NE参数

参数
最大工作频率 -
最小工作频率 -
阻抗 50Ω
额定功率 500mW
典型衰减 6dB
衰减容差 ±0.5dB
包装方式 散装

6606_SK-50-1/199_NE厂商介绍

Huber+Suhner是一家全球领先的通信解决方案供应商,专注于为电信、数据通信、交通和工业市场提供高性能的电缆、连接器、天线和系统解决方案。公司的产品广泛应用于移动通信、宽带接入、**通信、铁路和汽车等多个领域。

主营产品分类包括:
1. 电缆:提供多种类型的电缆,如低损耗电缆、射频电缆和光缆,满足不同通信系统的需求。
2. 连接器:生产各种高性能连接器,包括射频连接器、光纤连接器和电源连接器,以确保信号的稳定传输。
3. 天线:设计和制造多种类型的天线,如基站天线、室内分布天线和**天线,以适应不同的通信环境。
4. 系统解决方案:提供定制化的系统解决方案,包括无线通信系统、光纤网络系统和电缆管理系统,以满足客户的特定需求。

Huber+Suhner的优势在于:
1. 技术创新:公司不断投入研发,拥有多项专利技术,以保持在通信领域的技术领先地位。
2. 质量保证:严格的质量控制流程和ISO认证,确保产品的可靠性和耐用性。
3. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 全球网络:拥有遍布全球的销售和服务网络,为客户提供快速响应和本地化支持。

6606_SK-50-1/199_NE数据手册

厂牌 PDF简要描述 下载
HUBER+SUHNER RF衰减器 HUBER+SUHNER 6606_SK-50-1/199_NE 6606_SK-50-1/199_NE数据手册

6606_SK-50-1/199_NE封装设计

查看详情并下载
Symbol
Footprint
3D Model
