HBL2721

厂牌: HUBBELL
产品描述: Hubbell 电源插头, 黑色,白色, 美国插头, 额定250 V 30A
供应商型号: 1354802
供应商: 海外现货
标准整包数: 1
HUBBELL 电源接入连接器 - 输入/输出/模块 HBL2721

HBL2721概述

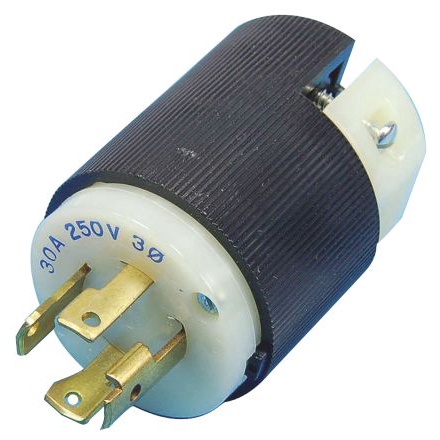

    # HBL2721 Twist-Lock Plug 技术手册

    产品简介


    HBL2721 是一款高性能的Twist-Lock插头,属于工业级别的电源连接器,主要用于电力系统中的固定装置、便携式发电机和重型设备。这款插头采用三极四线接地设计,额定电流为30A,额定电压为250V交流电,符合NEMA L15-30P配置标准,能够承受高负荷的应用环境。HBL2721 插头由黑色和白色尼龙制成,具有良好的耐磨性和抗紫外线能力。

    技术参数


    - 产品类型:插头
    - 额定电流:30A
    - 额定电压:250V 三相交流电
    - NEMA 配置:L15-30P
    - 绝缘材料:Insulgrip
    - 颜色:黑/白
    - 适用电缆直径:0.35"-1.15" (9-29mm)
    - 接线方式:3极4线接地
    - 端子保留材料:透明聚碳酸酯
    - 外壳材料:黑色尼龙
    - 电缆夹材料:天然(白色)尼龙
    - 刀片材料:黄铜
    - 端子压紧材料:0.08" (2个) 钢镍镀层
    - 端子螺丝材料:#10-32 黄铜(中性螺丝白色处理)多驱动
    - 接地螺丝材料:#10-32 黄铜(绿色处理)多驱动
    - 电缆夹螺丝材料:钢锌镀层 多驱动
    - 主体保持螺丝材料:钢锌镀层 多驱动
    - 绝缘等级:至少2000V
    - 最大温升:在满额定电流下经过50次过载循环后,最大温升为30°C
    - 功率因数:0.75
    - 电缆容纳范围:圆型便携服务电缆,直径范围符合UL标准62,CSA C22.2 No. 49
    - 端子容纳范围:30A #10 AWG
    - 温度范围:最大连续工作温度75°C,最低工作温度-40°C(无冲击)
    - 防潮等级:IP20
    - 重量:0.25磅

    产品特点和优势


    HBL2721 插头的主要特点是其高效的电力传输能力和出色的机械强度。这种设计不仅使得插头可以在恶劣环境下稳定运行,而且还能提供可靠的电气连接。此外,它的IP20防护等级意味着它能有效地防止灰尘进入,从而延长产品的使用寿命。该产品适用于各种工业和商业场合,如工厂、建筑工地、大型活动等,是确保安全供电的重要组件。

    应用案例和使用建议


    应用案例
    HBL2721插头广泛应用于需要高负载电流和良好电气连接的各种场合。例如,在建筑工地上,它常用于连接便携式发电机和施工设备;在制造业中,它用于连接重型机械和自动化设备。由于其坚固耐用的设计,它在各种复杂环境中都能可靠工作。
    使用建议
    - 在安装过程中,确保正确连接所有端子,并使用适当的工具紧固螺丝。
    - 定期检查插头和电缆的连接情况,以确保其始终保持良好的电气接触。
    - 在储存和运输过程中,应避免插头受到物理损坏,以免影响其性能。

    兼容性和支持


    HBL2721插头与多种标准电缆兼容,符合UL和CSA标准,适合广泛的应用场景。厂商提供详细的技术支持和服务,包括安装指南、故障排查等文档,确保用户能够正确使用和维护该产品。

    常见问题与解决方案


    问题1:插头连接不稳定,易脱落。
    解决方案:
    确保所有螺丝已正确拧紧,重新检查连接部位是否有任何松动。如果仍存在问题,可能需要更换新的插头或寻求专业技术人员的帮助。
    问题2:插头温度过高。
    解决方案:
    检查电缆和插头之间的连接是否良好,确保没有过度弯曲或损伤的电缆。如果仍然无法解决问题,应咨询制造商以获取进一步的支持。
    问题3:插头表面出现磨损。
    解决方案:
    对于轻度磨损,可以使用软布轻轻擦拭并涂抹适量的润滑油。若磨损严重,则需要更换新的插头以确保安全。

    总结和推荐


    总体而言,HBL2721 Twist-Lock插头以其强大的性能、可靠的安全性和广泛的适用性成为工业和商业应用中的理想选择。它具备优异的电气特性和出色的机械强度,适用于各种复杂环境下的电力连接需求。鉴于其显著的优势和广泛的适用性,我们强烈推荐该产品给需要高性能电源连接解决方案的用户。

HBL2721参数

参数
安装方式 导线安装

HBL2721厂商介绍

Hubbell Incorporated 是一家全球性的制造公司,专注于电气、工业和建筑技术领域。公司提供广泛的产品,包括电气和电子连接器系统、开关设备、电路保护装置、地下设施设备和楼宇自动化技术。

主营产品分类包括:
1. 电气连接器和组件:用于各种工业和商业应用,包括数据通信、电力传输和信号传输。
2. 电路保护和控制:提供断路器、熔断器和过载保护设备。
3. 地下设施:包括电缆保护管道、接头和配件,用于地下电缆敷设。
4. 楼宇自动化和控制:提供楼宇管理系统和自动化解决方案,以提高能效和控制建筑环境。

应用领域广泛,涉及商业建筑、工业设施、数据中心、交通基础设施、能源和公共事业等。

Hubbell的优势在于:
1. 创新:持续投资研发,以提供先进的技术和解决方案。
2. 全球网络:拥有遍布全球的销售和服务网络,能够快速响应客户需求。
3. 质量和可靠性:产品以高质量和可靠性著称,满足严格的行业标准。
4. 定制解决方案:能够根据客户需求提供定制化的产品和服务。

HBL2721数据手册
