APS12626LLHALX-BAP

产品分类: 固态继电器
产品描述: Hall Effect Sensor 45mA Latch 3.3V/5V Automotive 3-Pin SOT-23W T/R
供应商型号: APS12626LLHALX-BAP
供应商: 云汉优选
标准整包数: 100

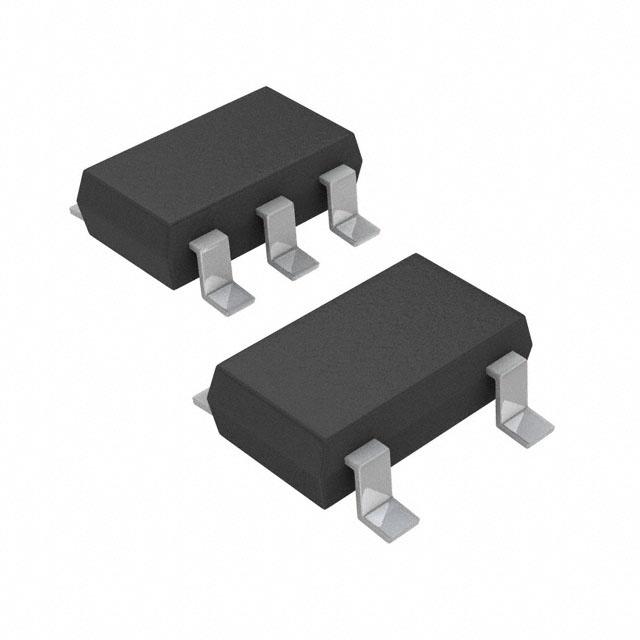

ALLEGRO MICROSYSTEMS 固态继电器 APS12626LLHALX-BAP

APS12626LLHALX-BAP概述

    电子元器件产品技术手册解析:APS12625 和 APS12626 双霍尔效应锁存器

    1. 产品简介


    APS12625 和 APS12626 是由 Allegro MicroSystems 公司生产的双超灵敏霍尔效应锁存器,专为与环形磁铁配合使用而优化。这些集成电路采用垂直和平面霍尔元件,感测轴正交放置,提供 90° 的相位分离。这一特性使得它们不受磁极间距和气隙的影响,无需对目标进行优化,从而提供了极大的灵活性和易用性。
    这些传感器主要应用于电机、编码器、汽车动力闭合装置、电动助力转向系统、白家电等领域。它们是工业应用的理想选择,具有高磁敏感度和优异的温度稳定性。

    2. 技术参数


    - 供电电压:2.8 至 5.5 V
    - 工作温度范围:-40°C 至 +150°C
    - 磁通密度范围:典型值为 25 G,最大值可达 41 G(+25°C)
    - 磁滞:典型值为 50 G,最大值可达 66 G(+25°C)
    - 输出电流:最大值为 45 mA
    - 短路电流限制:15 至 45 mA
    - 电源电流:3 至 4.5 mA(2.8 V 至 5.5 V)
    - 输出泄漏电流:最大值为 10 μA
    - 封装:5 引脚 SOT23-W(标记为“LH”)

    3. 产品特点和优势


    - 灵活性和易用性:由于其独特的相位分离特性,这些传感器能够适应不同类型的环形磁铁,且无需机械设计细节的修改。
    - 高度集成化:单个硅片上集成了三个霍尔板(一个平面和两个垂直)、多路复用器、小信号放大器、斩波稳定器、施密特触发器和两个NMOS输出晶体管。
    - 耐温范围广:可在极端温度环境下正常工作,最高可达 175°C。
    - 功能性安全认证:符合 ISO 26262:2011/ASIL A 功能安全标准。
    - 高可靠性:具有输出短路保护和物理应力抵抗能力。
    - 小型封装:采用超小型封装,尺寸紧凑,适合空间受限的应用场合。

    4. 应用案例和使用建议


    这些霍尔效应锁存器常用于各种电机、编码器、白家电、车窗控制等应用。例如,在汽车门锁中,这些传感器可以检测磁铁的位置,以实现精准的开启和关闭控制。使用时,应确保电源电压在 2.8 至 5.5 V 之间,同时根据应用需求选择合适的传感轴配置(XY、ZX 或 ZY)。

    5. 兼容性和支持


    这些传感器与其他标准的电子元器件和设备具有良好的兼容性。Allegro MicroSystems 提供详尽的技术文档和支持,帮助用户快速理解和应用这些设备。此外,厂商还提供全面的质保服务和技术支持。

    6. 常见问题与解决方案


    - 问题:传感器在启动时可能会出现错误状态。
    - 解决办法:通过外部输入信号恢复正确的状态(-P 选项)。
    - 问题:传感器输出电流超过限定值。
    - 解决办法:检查电路连接,确保输出端不发生短路,并适当降低负载。
    - 问题:传感器的温度稳定性不佳。
    - 解决办法:在高温环境下工作时,考虑使用散热片或增加电路的热管理措施。

    7. 总结和推荐


    综上所述,APS12625 和 APS12626 霍尔效应锁存器具有出色的磁敏感度、宽泛的工作温度范围、紧凑的封装尺寸和卓越的功能安全性。适用于多种电机和编码器应用,特别是在汽车和工业自动化领域。对于需要高精度位置检测的应用,这些传感器是理想的选择。强烈推荐在相关项目中采用这些传感器,以确保最佳性能和可靠性。

APS12626LLHALX-BAP参数

参数
最大导通电阻 -
负载电流额定值 -
输出类型 -
负载电压 -
输入电压 -
控制电压 -
开关功能 -
通用封装 SOT-23W-5
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

APS12626LLHALX-BAP厂商介绍

Allegro MicroSystems是一家全球领先的半导体公司,专注于开发、制造和销售高性能的传感器和控制器解决方案。公司的产品广泛应用于汽车、工业、消费电子和物联网等领域。

Allegro MicroSystems的主营产品主要分为以下几类:

1. 电机控制:包括电机驱动器、电机控制器和电机传感器等,用于控制电机的运行。

2. 电源管理:包括电源转换器、电源管理芯片等,用于提高电源效率和稳定性。

3. 传感器:包括磁传感器、电流传感器、位置传感器等,用于检测和测量各种物理量。

4. 无线通信:包括无线通信芯片和模块,用于实现设备间的无线连接和通信。

Allegro MicroSystems的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新的技术和产品。

2. 产品性能:产品具有高性能、高可靠性和高稳定性,满足各种应用需求。

3. 定制服务:公司提供定制化的解决方案,满足客户的特定需求。

4. 全球布局:公司在全球范围内设有研发、生产和销售网络,为客户提供便捷的服务。

APS12626LLHALX-BAP数据手册

厂牌 PDF简要描述 下载
ALLEGRO MICROSYSTEMS 固态继电器 ALLEGRO MICROSYSTEMS APS12626LLHALX-BAP APS12626LLHALX-BAP数据手册

APS12626LLHALX-BAP封装设计

查看详情并下载
Symbol
Footprint
3D Model
