A1266ELHLT-T

产品分类: 固态继电器
产品描述: Hall Effect Sensor 3mA Omnipolar 3.3V 5-Pin SOT-23W T/R
供应商型号: MIK-A1266ELHLT-T
供应商: 海外现货
标准整包数: 1

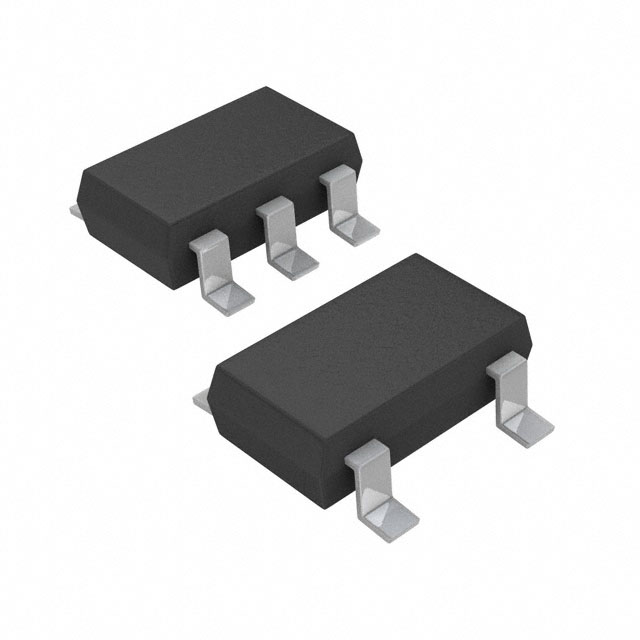

ALLEGRO MICROSYSTEMS 固态继电器 A1266ELHLT-T

A1266ELHLT-T概述


    产品简介


    A1266微功耗超灵敏3D霍尔效应开关是由Allegro Microsystems开发的一种具有极高灵敏度的霍尔效应开关。该设备采用3D全极化磁感应设计,能够检测任何方向上的磁场变化。其内部集成了三个霍尔板、多路复用器、小信号放大器、斩波稳定器、施密特触发器及NMOS输出晶体管。该设备的特点是当检测到足够强度的磁场时,输出会立即导通;而当移除磁场后,输出则会关闭。它提供了两种输出格式选择:单独的X、Y和Z轴输出,或者三轴合并后的单一输出。这种集成式的解决方案非常适合用于便携式设备、消费电子和工业自动化等领域。

    技术参数


    电气特性
    - 供电电压范围:2.5 V至5.5 V
    - 输出泄露电流:0 µA 至 10 µA
    - 输出导通电压:VOUT(SAT) ≤ 500 mV
    - 唤醒时间:tawake ≤ 300 µs
    - 工作周期:tperiod ≤ 165 ms
    - 斩波频率:fC ≤ 800 kHz
    - 平均功耗:IDD(AVG) ≤ 40 µA(VDD = 5 V, TA = 25°C)
    - 磁感应特性:
    - 操作点:BOPS(南极)= 25 G 到 40 G;BOPN(北极)= -40 G 到 -25 G
    - 释放点:BRPS(南)= 5 G 到 17.5 G;BRPN(北)= -17.5 G 到 -5 G
    - 迟滞:BHYS ≤ 7.5 G
    绝对最大额定值
    - 正向供电电压:VDD ≤ 5.5 V
    - 反向供电电压:VRDD ≤ -0.3 V
    - 输出关断电压:VOUT ≤ 5.5 V
    - 反向输出电压:VROUT ≤ -0.3 V
    - 连续输出电流:IOUT ≤ 3 mA
    - 反向输出电流:IROUT ≤ -3 mA
    - 工作温度范围:TA范围 E -40°C 到 85°C

    产品特点和优势


    A1266微功耗超灵敏3D霍尔效应开关具备以下显著优势:
    - 高灵敏度:BOP(操作点)通常为25 G,对磁场的变化反应非常敏感。
    - 低功耗:仅需2.5 V至5.5 V的供电电压即可工作,平均功耗低于40 µA(在VDD = 5 V,TA = 25°C时)。
    - 温度稳定性:采用斩波稳定技术,实现了优越的温度稳定性,具有极低的开关点漂移。
    - 抗机械应力:不受物理应力影响,提高了长期可靠性。
    - 封装小巧:提供5针和3针SOT23-W封装,适用于空间受限的应用场合。
    - 选择输出格式:提供单独的X、Y和Z轴输出或合并后的单一输出,可根据应用需求灵活选择。

    应用案例和使用建议


    A1266适合广泛的应用领域,包括消费电子、工业自动化和便携式设备。其典型应用电路如图4和图5所示。为确保准确检测磁场变化,强烈建议在外围连接一个0.1 µF的电容器,以减少外部噪声和自噪声。

    兼容性和支持


    该设备采用SOT23-W封装,具有与市面上主流的表面贴装设备兼容的引脚布局。Allegro Microsystems还提供了详细的设计指南和焊接方法文档,方便用户在设计过程中进行参考。

    常见问题与解决方案


    Q1: 设备如何实现低功耗?
    A1: 通过内部定时电路使传感器每隔100 µs采样一次磁场,并在接下来的54.9 ms处于低功耗睡眠状态。这使得整个采样周期内的功耗得到控制。
    Q2: 如何解决因磁场波动导致的误触发问题?
    A: 设备内置了磁滞特性,通过设置不同的操作点和释放点来避免外部振动和电磁干扰造成的误触发现象。

    总结和推荐


    A1266微功耗超灵敏3D霍尔效应开关凭借其高性能、高灵敏度、低功耗及小巧的封装,在众多应用场景中展现出显著的优势。我们高度推荐该产品给需要高精度磁场检测和低功耗应用的客户。其卓越的温度稳定性和抗机械应力能力使其成为一款极具竞争力的产品。

A1266ELHLT-T参数

参数
负载电流额定值 -
输出类型 -
负载电压 -
输入电压 -
控制电压 -
开关功能 -
最大导通电阻 -
长*宽*高 2.98mm*1.91mm*1mm
通用封装 SOT-23W-5
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

A1266ELHLT-T厂商介绍

Allegro MicroSystems是一家全球领先的半导体公司,专注于开发、制造和销售高性能的传感器和控制器解决方案。公司的产品广泛应用于汽车、工业、消费电子和物联网等领域。

Allegro MicroSystems的主营产品主要分为以下几类:

1. 电机控制:包括电机驱动器、电机控制器和电机传感器等,用于控制电机的运行。

2. 电源管理:包括电源转换器、电源管理芯片等,用于提高电源效率和稳定性。

3. 传感器:包括磁传感器、电流传感器、位置传感器等,用于检测和测量各种物理量。

4. 无线通信:包括无线通信芯片和模块,用于实现设备间的无线连接和通信。

Allegro MicroSystems的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新的技术和产品。

2. 产品性能:产品具有高性能、高可靠性和高稳定性,满足各种应用需求。

3. 定制服务:公司提供定制化的解决方案,满足客户的特定需求。

4. 全球布局:公司在全球范围内设有研发、生产和销售网络,为客户提供便捷的服务。

A1266ELHLT-T数据手册

厂牌 PDF简要描述 下载
ALLEGRO MICROSYSTEMS 固态继电器 ALLEGRO MICROSYSTEMS A1266ELHLT-T A1266ELHLT-T数据手册

A1266ELHLT-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.3596 ¥ 3.0134
库存: 15000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 9040.2
