首页  >  产品百科  >  11TW1-3D

11TW1-3D

产品分类: 拨动开关
厂牌: HONEYWELL
产品描述: 28V(DC) On-On 28V 125V 5A 29.46mm SPDT 焊接安装,面板安装 14.7mm(长度)*62.4mm(高度)
供应商型号: 11TW1-3D
供应商: Master
标准整包数: 1

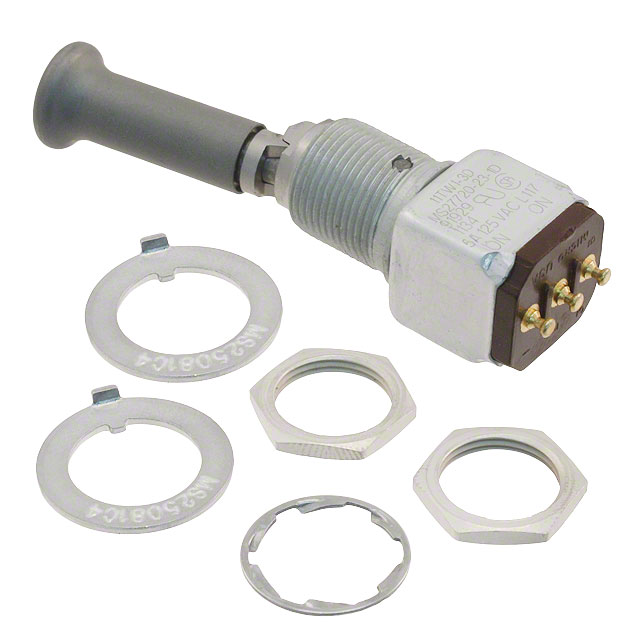

HONEYWELL 拨动开关 11TW1-3D

11TW1-3D概述


    产品简介


    Honeywell Micro Switch提供了一款集成了单极双掷(SPDT)电路的开关产品。这种开关产品广泛应用于自动化控制系统、仪器仪表、汽车系统、家用电器及工业设备等领域。它不仅具备基本的接通和断开电路的功能,还提供了不同的配置选项以满足多样化的应用需求。

    技术参数


    - 电气规格:
    - 直流电压:30V DC
    - 交流电压:115V AC
    - 电阻性负载:5A
    - 感性负载:2A
    - 灯负载:1A
    - 其他参数:
    - 终端电路识别码:详见下表
    - 额定电流:5A @ 125V AC
    - 制造标准:UL认证

    产品特点和优势


    这款开关的特点在于其灵活的配置选项,用户可以根据实际需要选择不同的触点模式和终端标识。此外,它还采用了特殊的‘on-on-on’电路设计,能够实现更复杂的控制逻辑,从而提高了系统的灵活性和可靠性。通过选用不同材料和颜色的操纵杆和标签,用户可以进一步定制其外观和功能。

    应用案例和使用建议


    该开关可用于各种应用场景,如:
    - 自动化控制系统:实现设备的启停控制。
    - 仪器仪表:作为传感器信号处理的一部分。
    - 汽车系统:用于车内灯光控制和座椅调节。
    - 家用电器:作为冰箱、洗衣机等家电的控制开关。
    在实际应用中,建议在安装前仔细检查开关的电气规格和机械尺寸,确保符合应用要求。例如,在安装时,应使用合适的拧紧力矩(10-15 in./lbs.)来固定旋钮,避免损坏内部结构。

    兼容性和支持


    - 兼容性:本产品适用于多种标准规格,如15/32 N和1/4 N旋钮。可根据具体需求选择合适型号。
    - 支持服务:用户可通过电话(美国:1-800-537-6945;国际:+1-815-235-6847;加拿大:1-800-737-3360)联系Honeywell Micro Switch的技术支持团队获取帮助。

    常见问题与解决方案


    - 问题1:开关触点氧化导致接触不良。
    - 解决方案:使用专用的清洁剂进行清理,去除氧化层。

    - 问题2:开关在高频率使用后出现磨损。
    - 解决方案:定期检查并更换磨损严重的部件。

    总结和推荐


    总的来说,Honeywell Micro Switch提供的这款开关凭借其灵活的配置选项、可靠的性能和良好的兼容性,适用于广泛的工业和消费级应用场景。如果您正在寻找一款高效、稳定的开关解决方案,那么Honeywell Micro Switch的产品是一个值得考虑的选择。强烈推荐给需要精确控制和高度可靠性的项目。

11TW1-3D参数

参数
机械寿命 -
开关功能 On-On
指示颜色 -
最大交流触点电压 125V
最大直流触点电压 28V
电流额定值 5A
电压额定值 28V(DC)
执行器长度 29.46mm
长*宽*高 14.7mm(长度)*62.4mm(高度)
通用封装 SPDT
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

11TW1-3D厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

11TW1-3D数据手册

厂牌 PDF简要描述 下载
HONEYWELL 拨动开关 HONEYWELL 11TW1-3D 11TW1-3D数据手册

11TW1-3D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 158.6277 ¥ 1318.9238
5+ $ 143.4286 ¥ 1191.9187
10+ $ 142.0347 ¥ 1163.1224
13+ $ 133.141 ¥ 1090.2923
25+ $ 132.4658 ¥ 1084.7631
38+ $ 130.5246 ¥ 1068.8666
50+ $ 130.5246 ¥ 1068.8666
库存: 105
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1318.92
直接购买
加入购物车
