首页  >  产品百科  >  02.17013.21

02.17013.21

产品分类: 拨动开关
厂牌: EOZ
产品描述: EOZ 钮子开关, 双刀双掷, 开-开开关, 面板, 1.5 A @ 250 V 交流,4.5A @ 12 V 直流
供应商型号: 9131639
供应商: 海外现货
标准整包数: 1

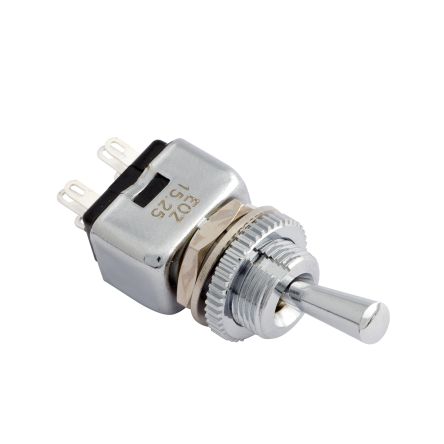

EOZ 拨动开关 02.17013.21

02.17013.21概述

    DJET Ø10mm Toggle Switch:技术手册与应用指南

    1. 产品简介


    DJet系列开关是专为户外应用、军用及航空设备、通信系统、医疗设备及电源供应设计的专业级切换开关。这些开关采用防水防尘设计,能够在极端环境下稳定运行,适用于对可靠性要求较高的场合。

    2. 技术参数


    DJet系列开关具备以下关键的技术参数和电气特性:
    - 封装类型:单极/双极(可选)
    - 防护等级:IP67(前密封)或IP65(配备硅胶帽)
    - 尺寸:两个不同的型号,适合直径为10毫米的前面板安装孔
    - 安装方式:通过推入式安装到前部面板,固定螺母固定
    - 触点材料:
    - 金触点:金/镀金黄铜
    - 银触点:实心银/镀银触点
    - 机械特性:
    - 前面板厚度:最小1.2毫米
    - 紧固扭矩:后部螺母125 Ncm,切勿紧固顶部螺母
    - 电气特性:
    - 操作电压/电流:10V,50mA(银触点),10mV,100μA(金触点)
    - 隔离电阻:≥100,000 MΩ(500VDC时)
    - 接触电阻:≤10mΩ
    - 电气寿命:100,000次操作
    - 开关额定值:在各种电路下的电压和电流限制
    - 电强度:终端间:1000 Vrms(同一极),2000 Vrms(所有终端接地),相邻极间:2000 Vrms
    - 环境条件:
    - 存储温度:-40°C至+85°C
    - 工作温度:-40°C至+85°C
    - 冲击测试:100g(符合IEC 60512-4标准)
    - 振动耐受性:10g,频率范围10至2000Hz,10个周期(符合IEC 60512-4标准)

    3. 产品特点和优势


    DJet系列开关的优势在于:
    - 高可靠性:适用于极端环境,如军用设备和户外应用
    - 多样化配置:提供多种触点材料和封装类型,满足不同应用需求
    - 良好的密封性能:具备IP67或IP65防护等级,适应恶劣天气条件
    - 长寿命:经过严格的机械和电气测试,使用寿命长达100,000次操作
    - 多样化的颜色选择:金属黑色和铬色等选项,方便外观匹配

    4. 应用案例和使用建议


    - 户外应用:例如路灯控制系统,需考虑长期暴露于恶劣天气条件下仍能可靠工作的需求
    - 电信设施:在基站或其他通信设备中,需要具有高稳定性且能在特定环境中正常工作的开关
    - 医疗设备:确保设备在严苛的操作环境下保持高可靠性的应用
    使用建议:
    - 在安装时确保紧固螺母正确拧紧,避免因安装不当导致接触不良。
    - 定期检查开关状态以确保长期稳定性。
    - 对于特定的应用场景,根据电气特性和机械特性选择合适的型号和触点材料。

    5. 兼容性和支持


    DJet系列开关与其他标准电子元件具有良好的兼容性,能够轻松集成到现有的电路设计中。制造商提供了全面的技术支持和售后服务,包括技术咨询和产品维修服务。

    6. 常见问题与解决方案


    - 问题:开关不工作
    - 解决方案:检查是否正确安装并确认连接良好。
    - 问题:触点氧化导致接触不良
    - 解决方案:清洁触点表面,必要时更换新的开关。
    - 问题:在高湿度环境下接触电阻增加
    - 解决方案:选择具有更高隔离电阻和耐湿能力的开关型号。

    7. 总结和推荐


    总体而言,DJet系列开关凭借其高可靠性和多功能性,适用于广泛的工业和商业应用。无论是户外环境还是高度可靠的室内应用,它都能表现出色。考虑到其优良的性能和多样的型号选择,我们强烈推荐这一产品。

02.17013.21参数

参数
指示颜色 -
最大交流触点电压 -
最大直流触点电压 -
电流额定值 -
电压额定值 -
执行器长度 11.5mm
机械寿命 100000Cycles(Electrical)Operations
开关功能 -
长*宽*高 10.7mm(长度)*40.2mm(高度)
安装方式 焊接安装,螺纹安装,面板安装

02.17013.21厂商介绍

EOZ公司是一家专注于提供高性能材料解决方案的企业,其产品广泛应用于多个行业,包括****、汽车、电子、医疗和工业制造等。EOZ的主营产品分类主要包括:

1. 高性能塑料:这些材料以其轻质、高强度和耐化学性而闻名,适用于需要减轻重量和提高耐用性的应用。

2. 复合材料:EOZ提供的复合材料结合了多种材料的优点,如高强度、轻质和良好的热稳定性,适用于高性能结构部件。

3. 特种橡胶和弹性体:这些产品因其优异的弹性和耐磨性而被广泛应用于密封件、减震器和软管等。

4. 热塑性弹性体(TPE):EOZ的TPE产品具有良好的柔韧性和耐温性,适用于制造各种软质部件和消费品。

EOZ的优势在于:

- 技术创新:公司不断研发新技术,以提供更高性能的材料解决方案。
- 定制服务:EOZ能够根据客户需求定制材料,满足特定应用的性能要求。
- 质量控制:严格的质量管理体系确保产品的一致性和可靠性。
- 全球网络:EOZ在全球范围内拥有生产基地和销售网络,能够快速响应全球客户的需求。

EOZ致力于通过其高性能材料推动行业进步,为客户提供创新和可靠的解决方案。

02.17013.21数据手册

厂牌 PDF简要描述 下载
EOZ 拨动开关 EOZ 02.17013.21 02.17013.21数据手册

02.17013.21封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 381.2338
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 381.23
