13TS15-1

产品分类: 拨动开关
厂牌: HONEYWELL
产品描述: 125V(AC) On-Off-On 125V 18A 16.51mm 螺纹安装,面板安装 33.27mm(长度)*56.9mm(高度)
供应商型号: 13TS15-1
供应商: Master
标准整包数: 1

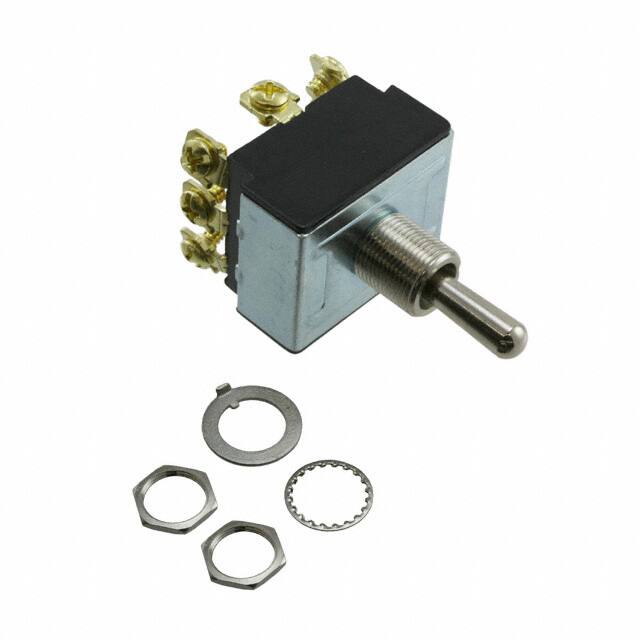

HONEYWELL 拨动开关 13TS15-1

13TS15-1概述

    电子元器件产品技术手册:微型开关TS系列

    产品简介


    微型开关TS系列(Micro Switch™ Toggle Switches)是用于控制监测和照明系统的重要组件之一。它属于电动机械类别,广泛应用于工业控制系统、安全设备以及各种自动化场景中。本产品通过其可靠的机械结构提供稳定的开关控制能力,适用于高功率和高频切换需求。

    技术参数


    - 产品类型:微型开关
    - 电流电压范围(电阻负载):18A 125Vac;10A 250Vac;0.75HP 125Vac/250Vac
    - 电路类型:3PDT
    - 操作方式:三位置
    - 安装方式:套管式安装,直径为15/32英寸
    - 接线端子类型:螺丝端子
    - 杠杆类型:标准杠杆
    - 认证:UL/CSA 18A-125Vac,10A-250Vac;0.75HP-125Vac,250Vac
    - 材料:镀镍杠杆
    - 全球供应情况:全球均有售

    产品特点和优势


    - 耐用性高:采用高强度材料制造,可在恶劣环境中长期稳定运行。
    - 可靠性强:3PDT电路设计确保高可靠性,适合高功率和高频切换。
    - 安装简便:套管式安装方便快速定位和固定。
    - 广泛的认证:获得UL/CSA等多项国际认证,适用于全球市场。

    应用案例和使用建议


    - 工业控制系统:适用于需要精确控制的场合,例如机床操作和生产线控制。
    - 家用电器:如洗衣机、空调等家用电器的电源开关。
    - 安全系统:适用于各种安全装置,如紧急停止开关和安全门传感器。
    - 使用建议:为了确保最佳性能,在安装过程中应注意正确连接电线和保持开关清洁干燥。

    兼容性和支持


    - 兼容性:该产品可与其他同类电气设备和控制器进行良好配合。
    - 支持服务:制造商提供全球销售和服务网络,技术支持和客户服务随时在线,帮助用户解决安装和使用过程中的各种问题。

    常见问题与解决方案


    - 问题1:开关无法正常启动。
    - 解决方法:检查电源连接是否正确,确认开关未被误锁。
    - 问题2:开关发热严重。
    - 解决方法:减少负载或更换更大容量的开关以避免过热现象。
    - 问题3:开关操作手感变差。
    - 解决方法:清洁杠杆部分并涂抹适量润滑剂。

    总结和推荐


    TS系列微型开关以其出色的耐用性和可靠性成为众多工业和民用领域的首选。尤其在需要高精度控制和长时间稳定工作的场合下表现出色。尽管价格相对较高,但考虑到其卓越性能和广泛应用范围,我们认为这是一款值得推荐的产品。

13TS15-1参数

参数 值
电流额定值 18A
电压额定值 125V(AC)
执行器长度 16.51mm
机械寿命 -
开关功能 On-Off-On
指示颜色 -
最大交流触点电压 125V
最大直流触点电压 -
长*宽*高 33.27mm(长度)*56.9mm(高度)
安装方式 螺纹安装,面板安装
零件状态 停产
包装方式 散装

13TS15-1厂商介绍

Honeywell Technologies面向楼宇、工业及流程行业提供自动化产品、软件、解决方案和技术,业务包括楼宇自动化、流程自动化与技术、工业自动化,并通过Honeywell Forge连接既有资产、整合运行数据。

在云汉芯城,用户可通过完整 MPN、产品类别或 BOM 查询 Honeywell 相关型号,如 1SX1-T、HIH-4000-003、SS39ET、SS443A 等,并进一步核对 datasheet、库存、MOQ/SPQ、交期、合规文件需求和可替代型号信息。

【采购提示】型号规格请以 datasheet 为准;库存、价格、MOQ/SPQ 和交期请以实时查询、RFQ 回复或销售确认为准。

13TS15-1数据手册

厂牌 PDF简要描述 下载
HONEYWELL 拨动开关 HONEYWELL 13TS15-1 13TS15-1数据手册

13TS15-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 29.8425 ¥ 252.766
5+ $ 26.2363 ¥ 218.144
25+ $ 24.804 ¥ 206.1259
50+ $ 20.2354 ¥ 164.9261
100+ $ 19.6125 ¥ 160.6064
250+ $ 16.8695 ¥ 138.144
500+ $ 16.8695 ¥ 138.144
库存: 12
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 252.76
