首页  >  产品百科  >  4TL1-8F

4TL1-8F

产品分类: 拨动开关
厂牌: HONEYWELL
产品描述: 277V(AC) On-Mom 250V 125V 20A 26.67mm 螺纹安装,面板安装 33.5mm(长度)*72.9mm(高度)
供应商型号: N-4TL1-8F
供应商: 云汉优选
标准整包数: 1

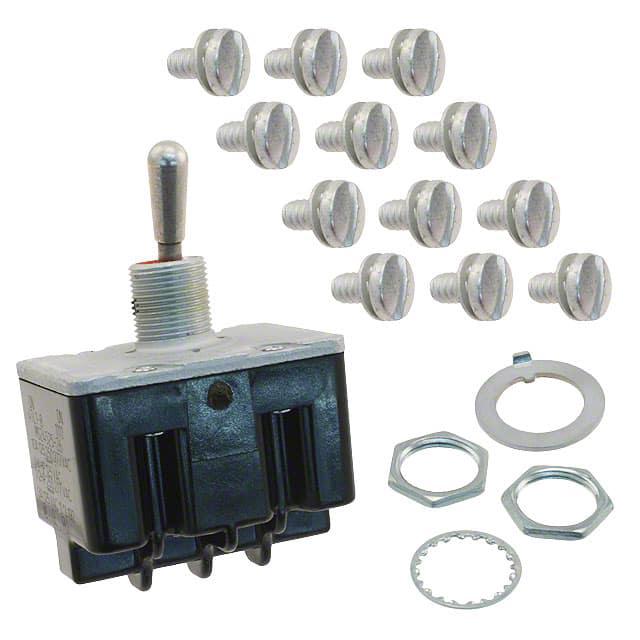

HONEYWELL 拨动开关 4TL1-8F

4TL1-8F概述

    Honeywell Micro Switch TL Series Toggle Switch

    产品简介


    Honeywell Micro Switch TL系列是手动开关的一种,广泛应用于各种工业和消费电子产品中。TL系列主要采用直动式弹簧负载拨动机构,提供清晰的触觉反馈,适用于1极、2极和4极电路。标准和拉拔解锁型杠杆均可选,具备优良的环境密封性能,能够在极端温度下稳定工作。

    技术参数


    - 认证: MIL-S-3950认证,UL认可,CSA认证,CE批准
    - 环境密封: 环境密封设计,确保在恶劣环境下稳定运行
    - 温度范围: –85°F至+160°F(–65°C至+71°C)
    - 电路配置: 1极、2极和4极电路,支持标准和拉拔解锁型杠杆
    - 电路动作: 2位置和3位置,常开和常闭触点
    - 电击穿电压: 在交流115V、直流28V等条件下具有不同电击穿电压值
    - 终端电路识别: 终端标识按照指南进行标识,以指明在每个拨动位置中通电情况
    - 接触材料: 高强度、耐高温、无追踪的外壳材料及银镉氧化物接触器
    - 终端连接: 螺丝终端、焊接转接终端、集成线束终端系统(IWTS)版本

    产品特点和优势


    - 卓越性能: 高强度、温度耐受性及非追踪材料确保长期可靠性。
    - 多功能性: 可提供多种电路配置和动作方式,满足不同需求。
    - 操作便捷: 直接弹簧负载机制和触摸反馈,便于操作和安装。
    - 高环境适应性: 封装材料使开关能够承受严苛的工作条件,如高低温变化。

    应用案例和使用建议


    - 典型应用: 工业控制面板、家用电器、车辆控制系统等
    - 使用建议: 在安装过程中,确保螺丝终端和螺母的紧固力矩不超过指定值,以避免损坏。同时,在选择应用环境时,应考虑温度和湿度的影响。

    兼容性和支持


    - 兼容性: 与多种设备和其他电子元器件兼容,可直接集成到现有系统中
    - 技术支持: Honeywell提供全方位的技术支持和售后服务,包括应用咨询和故障排除指导

    常见问题与解决方案


    - 问题: 开关无法正确切换电路
    - 解决方案: 检查终端连接是否正确,尝试重新拧紧终端螺丝,检查是否有损坏或腐蚀。
    - 问题: 拨动感觉不明显
    - 解决方案: 检查拨动机制是否脏污或有异物阻碍,必要时清洁或更换相关部件。

    总结和推荐


    Honeywell Micro Switch TL系列手动开关以其优异的性能和广泛的适用性,成为工业控制领域和消费电子市场的理想选择。对于需要在恶劣环境下工作的系统,其坚固耐用的特性使其成为可靠的首选。考虑到其全面的技术参数和良好的客户支持服务,我们强烈推荐此产品用于各类应用场景。

4TL1-8F参数

参数
开关功能 On-Mom
指示颜色 -
最大交流触点电压 125V
最大直流触点电压 250V
电流额定值 20A
电压额定值 277V(AC)
执行器长度 26.67mm
机械寿命 -
长*宽*高 33.5mm(长度)*72.9mm(高度)
安装方式 螺纹安装,面板安装
零件状态 在售
包装方式 散装

4TL1-8F厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

4TL1-8F数据手册

厂牌 PDF简要描述 下载
HONEYWELL 拨动开关 HONEYWELL 4TL1-8F 4TL1-8F数据手册

4TL1-8F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ $ 91.7324 ¥ 779.7254
3+ $ 87.4882 ¥ 743.6497
6+ $ 85.0068 ¥ 722.5578
库存: 9
起订量: 2 增量: 1
交货地:
最小起订量为:2
合计: ¥ 1559.45
直接购买
加入购物车
