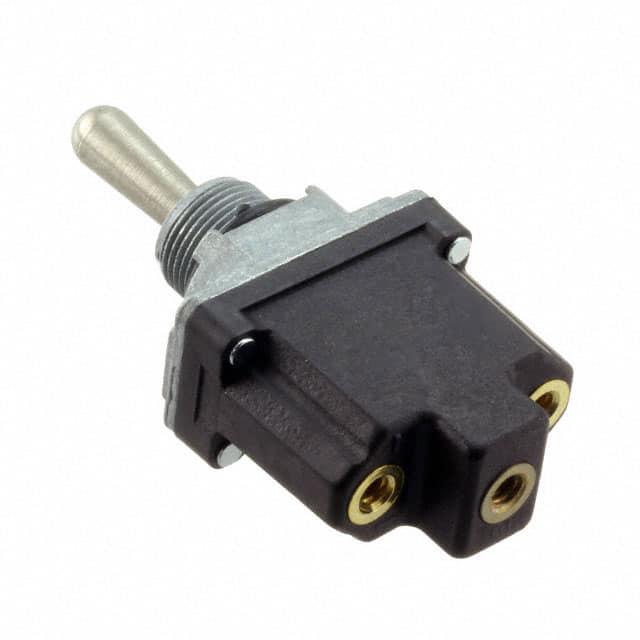

61NT1-7-NH

产品分类: 拨动开关
厂牌: HONEYWELL
产品描述: 277V(AC) Mom-Off-Mom 250V 125V 15A 17.02mm SPDT 螺纹安装,面板安装 28.45mm(长度)*15.75mm(高度)
供应商型号: N-61NT1-7-NH
供应商: 云汉优选
标准整包数: 1
HONEYWELL 拨动开关 61NT1-7-NH

61NT1-7-NH概述

    MICRO SWITCH™ NT系列商用级拨动开关技术手册解析

    1. 产品简介


    MICRO SWITCH™ NT系列商用级拨动开关是一种耐用且成本效益高的拨动开关。该系列产品主要适用于多种严苛的户外环境,包括重型设备振动、极端温度、灰尘、溅水和直接喷水的应用场合。产品种类丰富,包括单极(1-极)、双极(2-极)和四极(4-极)选项,可满足各种电路需求。它们具有2位或3位的保持和瞬时操作模式,适合不同的电路和操作需求。

    2. 技术参数


    - 环境密封:IP67/IP68, NEMA 3, 3R, 4, 13
    - 工作温度:-40 °C 至 71 °C
    - 电路:单极单掷(SPST)、单极双掷(SPDT)、双极单掷(DPST)、双极双掷(DPDT)、四极单掷(4PST)、四极双掷(4PDT)
    - 端子类型:螺钉、焊锡、快速连接
    - 接触材料:银合金、镀金
    - 额定电流:最高20安培(电阻负载)
    - 认证:UL、CSA、CE

    3. 产品特点和优势


    - 多功能性:提供1-极、2-极和4-极选项,以满足各种电路要求。
    - 高防护等级:符合NEMA 3, 3R, 4, 13和IP67/IP68标准,可在恶劣环境中可靠工作。
    - 多样化操作模式:2-位或3-位保持和瞬时动作,适应不同电路需求。
    - 优化设计:可选的阶梯设计增加了接线端子间的空间,防止短路。面板支撑带O形圈密封件的设计消除了背后的硬件需求,简化了安装过程。
    - 安全特性:可选的拉式解锁杠杆需要两次独立的操作来激活开关,避免意外操作。

    4. 应用案例和使用建议


    - 高空作业平台:用于控制平台的升降和旋转。
    - 卡车平台:用于控制货物升降门的折叠和升降。
    - 工业设备:用于起重机和工厂地面设备的控制。
    - 铁路机车:应用于火车和维护设备的控制面板。
    - 建筑设备:用于控制工程机械的操作及灯和泵等设备的开关。
    - 农业机械:用于控制收割机、谷物处理器和干燥机等设备。
    使用建议:
    - 在极端环境下使用时,确保安装位置能够承受冲击和振动。
    - 使用带阶梯设计的产品以增加端子之间的空间,防止短路。
    - 考虑使用锁定手柄,以防意外操作。

    5. 兼容性和支持


    - 兼容性:该产品与各种电器兼容,如2极连接器(19PA168-NT)和1极连接器(19PA169-NT),这些连接器具有相同的封装尺寸。
    - 支持和维护:由Honeywell提供全球范围内的技术支持和服务。

    6. 常见问题与解决方案


    - 问题1:开关无法正常操作。
    - 解决方案:检查安装是否正确,确认电源是否接通,确保没有异物堵塞。
    - 问题2:接线端子松动。
    - 解决方案:重新紧固接线端子,使用合适的扭矩工具。
    - 问题3:外壳损坏。
    - 解决方案:更换外壳,确保选用符合NEMA和IP标准的产品。

    7. 总结和推荐


    MICRO SWITCH™ NT系列商用级拨动开关凭借其卓越的环境密封能力、多功能性和广泛的认证,在严苛环境中表现出色。产品经过精心设计,以应对各种电路和操作需求,使其成为众多行业的理想选择。无论是在建筑设备、农业机械还是铁路机车上,这款开关都表现出色。建议在要求高性能和高可靠性的项目中优先考虑此产品。

61NT1-7-NH参数

参数
指示颜色 -
最大交流触点电压 125V
最大直流触点电压 250V
电流额定值 15A
电压额定值 277V(AC)
执行器长度 17.02mm
机械寿命 -
开关功能 Mom-Off-Mom
长*宽*高 28.45mm(长度)*15.75mm(高度)
通用封装 SPDT
安装方式 螺纹安装,面板安装
零件状态 在售
包装方式 散装

61NT1-7-NH厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

61NT1-7-NH数据手册

厂牌 PDF简要描述 下载
HONEYWELL 拨动开关 HONEYWELL 61NT1-7-NH 61NT1-7-NH数据手册

61NT1-7-NH封装设计

查看详情并下载
Symbol
Footprint
3D Model
