首页  >  产品百科  >  2TL1-50K

2TL1-50K

产品分类: 拨动开关
厂牌: HONEYWELL
产品描述: 277V(AC) On-On-Mom 250V 125V 20A 26.67mm 螺纹安装,面板安装 33.5mm(长度)*72.9mm(高度)
供应商型号: Q-2TL1-50K
供应商: 期货订购
标准整包数: 25

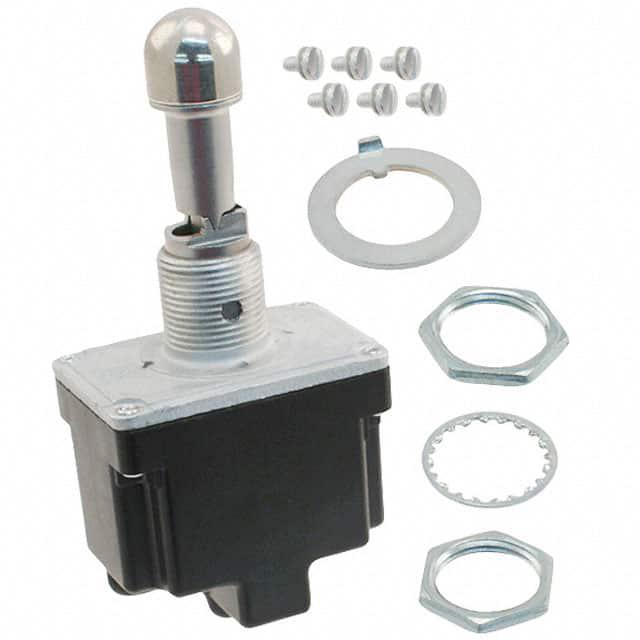

HONEYWELL 拨动开关 2TL1-50K

2TL1-50K概述


    产品简介


    Honeywell MICRO SWITCH TL系列手动开关 是一种高可靠性、多功能的机械开关,广泛应用于工业自动化、航空、通信等领域。它提供单极、双极和四极电路选择,并支持1到4个极的电路设计。TL系列开关的特色在于其耐用性和温度适应性,能在极端环境下保持稳定的工作状态。

    技术参数


    - 认证标准:通过MIL-S-3950认证,确保其在恶劣环境下的可靠性能。
    - 防护等级:具有环境防尘防水密封设计。
    - 温度范围:-85°F至+160°F(-65°C至+71°C),适用于广泛的环境温度。
    - 电气特性:
    - 额定电流:115 VAC, 28 VDC, 115 VDC, 250 VDC, 230 VAC
    - 不同型号的电流限制:见下表
    - 频率范围:60 Hz 和 400 Hz
    | 额定电流代码 | 115 VAC | 28 VDC | 115 VDC | 250 VDC | 60 & 400 Hz | 230 VAC |
    ||
    | 1 | 15 A | 20 A | 5 A | 0.75 A | 0.5 A | 10 A |
    | 2 | 10 A | 15 A | 4 A | 0.75 A | 0.5 A | 7 A |
    | 3 | 15 A | 20 A | 7 A | 0.75 A | 0.5 A | 15 A |
    | 4 | 10 A | 18 A | 5 A | 0.75 A | 0.5 A | 8 A |

    产品特点和优势


    1. 高耐久性:采用高温耐受材料和银镉氧化物接触点,确保长期使用中的稳定性。
    2. 多重电路选项:提供多种电路配置,满足不同的应用需求。
    3. 多位置和操作模式:支持2、3位切换和保持/瞬时模式,增加了灵活性。
    4. 环境适应性:可以在极端温度下正常工作,适合户外和工业应用。
    5. 安全性:提供带锁定机构的拉出解锁型手柄,避免意外操作。

    应用案例和使用建议


    应用案例:TL系列开关广泛应用于汽车制造生产线上的控制面板、飞机内部控制系统以及各种电气控制系统中。这些开关确保了系统的可靠运行和控制精度。
    使用建议:
    - 在安装过程中确保接线牢固且正确连接。
    - 注意环境温度和湿度条件,确保在合适的环境中使用。
    - 如需更多定制功能,可联系Micro Switch应用中心寻求技术支持。

    兼容性和支持


    - 兼容性:TL系列开关与其他标准电子元器件兼容,可以方便地集成到现有的系统中。
    - 支持服务:提供全球技术支持热线,随时解答您的疑问并提供必要的帮助。

    常见问题与解决方案


    - 问题:开关无法正确接通或断开。
    - 解决方案:检查接线是否松动或错误连接,确保螺丝紧固。
    - 问题:开关在低温环境下工作不稳定。
    - 解决方案:确认是否在规定温度范围内使用,如超出了范围,请调整使用环境。
    - 问题:需要更多的电路配置选项。
    - 解决方案:请咨询Micro Switch应用中心获取更多定制化配置信息。

    总结和推荐


    总结:Honeywell MICRO SWITCH TL系列手动开关以其高可靠性、环境适应性和多功能性成为众多应用场景中的理想选择。它们的设计考虑到了不同工况下的应用需求,提供了一系列可靠的电气和机械特性。
    推荐:强烈推荐Honeywell MICRO SWITCH TL系列手动开关,特别是对可靠性要求较高、需要在恶劣环境中工作的应用场景。通过细致的技术支持和服务,您可以确信该产品能完美符合您的需求。

2TL1-50K参数

参数
执行器长度 26.67mm
机械寿命 -
开关功能 On-On-Mom
指示颜色 -
最大交流触点电压 125V
最大直流触点电压 250V
电流额定值 20A
电压额定值 277V(AC)
长*宽*高 33.5mm(长度)*72.9mm(高度)
安装方式 螺纹安装,面板安装
零件状态 在售
包装方式 散装

2TL1-50K厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

2TL1-50K数据手册

厂牌 PDF简要描述 下载
HONEYWELL 拨动开关 HONEYWELL 2TL1-50K 2TL1-50K数据手册

2TL1-50K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 113.55 ¥ 931.11
50+ $ 100.2 ¥ 821.64
100+ $ 82.25 ¥ 674.45
500+ $ 72.5875 ¥ 595.2175
1500+ $ 67.75 ¥ 555.55
库存: 2500
起订量: 25 增量: 25
交货地:
最小起订量为:25
合计: ¥ 23277.75
