首页  >  产品百科  >  JE-5

JE-5

产品分类: 开关配件
厂牌: HONEYWELL

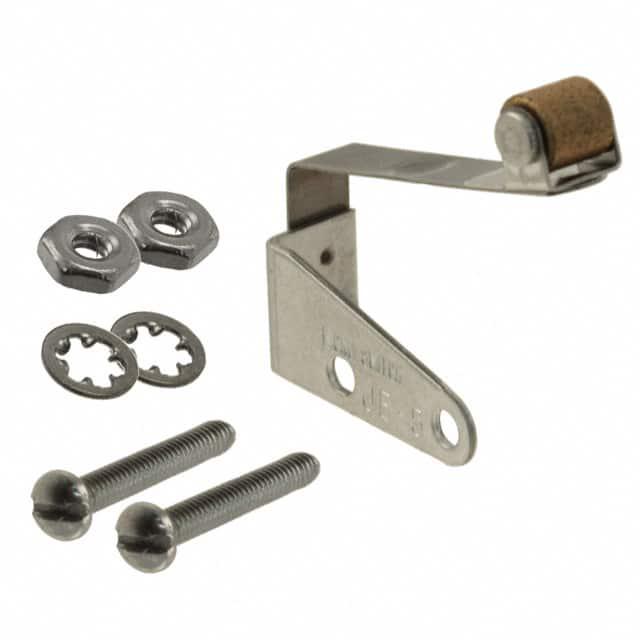

产品描述: Honeywell 滚轮杠杆, 微动开关执行器, 适用于SE/XE 系列
供应商型号: 1608188
供应商: 海外现货
标准整包数: 1
HONEYWELL 开关配件 JE-5

JE-5概述

    MICRO SWITCH™ Miniature Sealed Basic Switches

    产品简介


    MICRO SWITCH™ Miniature Sealed Basic Switches系列包括SE系列和XE系列,这些微型密封基本开关设计用于航空、军事系统以及其他需要精密可靠位置指示的应用。这些开关适用于广泛的领域,包括军事和商用飞机及直升机、军事陆地车辆(履带式和轮式车辆),以及其他需要一定程度环境密封性的商业和工业应用。

    技术参数


    以下是MICRO SWITCH™ Miniature Sealed Basic Switches的技术规格概述:
    | 特征 | SE Series | XE Series |
    |
    | 描述 | 环境密封开关 | 环境密封小型开关 |
    | 外壳材料 | 阳极氧化铝 | 阳极氧化铝 |
    | 机械耐久性 | 联系客户 | 25,000次 |
    | 电气耐久性 | 联系客户 | 25,000次 |
    | 电路 | SPST (NC), SPST (NO), SPDT | SPST (NC), SPST (NO), SPDT |
    | 电气端子 | 环氧密封导线,0.52 mm² | 环氧密封导线,0.52 mm² |
    | 电气额定值 | 5 A @ 30 Vdc; 5 A @ 250 Vac, 60 Hz | 7 A @ 28 Vdc; 7 A @ 250 Vac, 60 Hz |
    | 密封符号 | 3级“防水”符合MIL-PRF-8805 | 3级“防水”符合MIL-PRF-8805 |
    | 温度范围 | -53 °C至105 °C [-65 °F至221 °F] | -53 °C至105 °C [-65 °F至221 °F] |
    | 振动等级 | 2级(15G)符合MIL-PRF-8805 | 2级(15G)符合MIL-PRF-8805 |
    | 批准 | UL,CSA | UL,MIL-PRF-8805 |
    | 操纵杆 | 顶部引脚操纵杆,可选辅助操纵杆 | 顶部引脚操纵杆,可选辅助操纵杆 |

    产品特点和优势


    - 军用认证:XE系列具备MIL-PRF-8805认证,适合于需要军用级别认证的应用。
    - 紧凑型密封设计:SE和XE系列均采用小型封装设计,可以在苛刻环境下提供高可靠性。
    - 高温适应性:开关的温度范围广泛,从-53°C到105°C,且可以选择最高达到149°C的选项。
    - 电气兼容性:提供银触点以控制功率回路或金触点以控制逻辑电平回路。
    - 辅助操作机构:辅助操作机构进一步扩展了产品功能,以满足额外的应用需求。

    应用案例和使用建议


    MICRO SWITCH™ Miniature Sealed Basic Switches被广泛应用于各种环境中,例如:
    - 军用飞机和直升机:监测门或面板的开闭状态,监控机械部件的位置,以及与液压、燃油和其他系统的阀门位置。
    - 商业飞机和直升机:与军用飞机类似的应用,如门或面板的状态监测。
    - 地面支持设备:门或面板的监测,以及阀门开闭状态的监控。
    - 军事陆地车辆:门和防护装置的位置监测,以及阀门和电磁阀的位置监测。
    建议使用时,确保选择合适的电气端子和电气评级,以匹配具体的应用需求。

    兼容性和支持


    - 兼容性:此系列产品可与其他特定要求相匹配,尤其是军用或民用标准相关的场合。
    - 支持:Honeywell提供了丰富的技术支持,可通过联系信息进行详细咨询,例如info.sc@honeywell.com。

    常见问题与解决方案


    1. 温度适应性不足
    - 解决方法:选择更高温度范围的型号,例如14XE系列。
    2. 电气连接故障
    - 解决方法:检查电气端子连接是否牢固,重新焊接或更换损坏的接线。
    3. 振动敏感性
    - 解决方法:确认安装位置尽可能远离高振动区域,并确保安装稳固。

    总结和推荐


    MICRO SWITCH™ Miniature Sealed Basic Switches是一款高性能、高可靠性的产品,适用于多种苛刻环境下的应用。该产品具备出色的电气特性、温度适应性和可靠性,尤其是在需要严格环境密封和高温操作条件的应用中表现优异。因此,强烈推荐使用此系列产品以提升应用的整体性能和可靠性。

JE-5参数

参数
长*宽*高 23.9mm*4.8mm*22.3mm
安装方式 螺纹安装
零件状态 在售
包装方式 散装

JE-5厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

JE-5数据手册

厂牌 PDF简要描述 下载
HONEYWELL 开关配件 HONEYWELL JE-5 JE-5数据手册

JE-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 152.3667
5+ ¥ 142.2089
10+ ¥ 142.2089
20+ ¥ 139.6694
50+ ¥ 139.6694
库存: 1483
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 152.36
直接购买
加入购物车
