SE5470-003

产品分类: 光纤收发器
厂牌: HONEYWELL
产品描述: 880nm TO-46 通孔安装 4.06mm(长度)*4.06mm(宽度)
供应商型号: N-SE5470-003
供应商: 云汉优选
标准整包数: 1

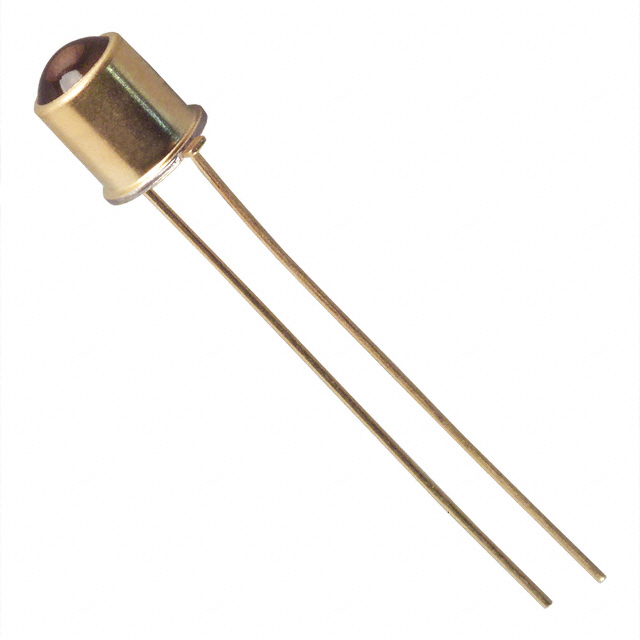

HONEYWELL 光纤收发器 SE5470-003

SE5470-003概述

    AlGaAs Infrared Emitting Diode SE3470/5470

    1. 产品简介


    AlGaAs红外发光二极管(SE3470/5470)是一种用于红外光传输的重要组件,适用于多种电子系统和设备。该产品包括两种型号:SE3470系列和平窗设计,以及SE5470系列带透镜设计。其主要功能是发射红外光,广泛应用于遥控器、安防监控、光电传感器等领域。

    2. 技术参数


    - 封装类型: TO-46金属壳封装
    - 波长: 880 nm
    - 峰值电流: 3 A(1 µs脉冲宽度,300 pps)
    - 连续正向电流: 100 mA
    - 最大功率耗散: 150 mW
    - 工作温度范围: -55°C 至 +125°C
    - 存储温度范围: -65°C 至 +150°C
    - 焊接温度(10秒): 260°C
    - 辐射强度角: 90° 或 20°(标称值)

    3. 产品特点和优势


    - 高输出功率: 相较于GaAs器件,在相同正向电流下,输出功率提高约70%。
    - 宽工作温度范围: 适应极端环境,能够在-55°C至+125°C范围内正常工作。
    - 匹配性强: 与Honeywell的SD3421/5421光电二极管、SD3443/5443/5491光电晶体管、SD3410/5410光电达林顿管及SD5600系列施密特触发器高度匹配。
    - 适用性强: 理想用于高脉冲电流应用。

    4. 应用案例和使用建议


    - 遥控器: 通过发送红外信号实现远程控制。
    - 安防监控: 用于夜间照明或检测入侵。
    - 光电传感器: 在环境光强度变化时保持稳定输出。
    使用建议:
    - 电路设计: 注意选择合适的限流电阻,确保在规定的电压和电流范围内工作。
    - 散热管理: 使用散热片以避免因高温导致性能下降。
    - 环境影响: 考虑使用屏蔽罩以防止电磁干扰。

    5. 兼容性和支持


    - 兼容性: 与Honeywell的光电探测器(如SD3421/5421、SD3443/5443/5491、SD3410/5410、SD5600)紧密配合。
    - 支持服务: Honeywell提供持续的技术支持和配件供应,确保长期可靠运行。

    6. 常见问题与解决方案


    - 问题: 发射距离不足。
    - 解决方法: 检查限流电阻设置,确认红外接收端灵敏度。
    - 问题: 温度过高。
    - 解决方法: 增加散热措施,如使用散热片或冷却装置。
    - 问题: 输出不稳定。
    - 解决方法: 检查电路连接是否正确,避免接触不良或电磁干扰。

    7. 总结和推荐


    SE3470/5470是一款高性能红外发光二极管,具有较高的输出功率、宽工作温度范围和广泛的匹配性。它特别适合需要高脉冲电流应用的场景。虽然价格相对较高,但其优异的性能和广泛的应用前景使其成为值得推荐的产品。如果您需要一个稳定可靠的红外发射源,SE3470/5470无疑是一个明智的选择。

SE5470-003参数

参数
数据传输速率 -
光纤类型 -
波长 880nm
连接类型 -
最大传输距离 -
最大工作供电电压 -
最小工作供电电压 -
长*宽*高 4.06mm(长度)*4.06mm(宽度)
通用封装 TO-46
安装方式 通孔安装
应用等级 工业级
零件状态 停产
包装方式 散装

SE5470-003厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

SE5470-003数据手册

厂牌 PDF简要描述 下载
HONEYWELL 光纤收发器 HONEYWELL SE5470-003 SE5470-003数据手册

SE5470-003封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
30+ $ 3.7312 ¥ 31.7152
75+ $ 3.5638 ¥ 30.2923
100+ $ 3.3252 ¥ 28.2642
1000+ $ 3.1926 ¥ 27.1371
5000+ $ 3.1314 ¥ 26.6169
库存: 30756
起订量: 30 增量: 1
