11TW1-5M

产品分类: 拨动开关
厂牌: HONEYWELL
产品描述: 28V(DC) On-Off-Mom 28V 125V 5A 29.46mm SPDT 焊接安装,面板安装 14.61mm(长度)*62.48mm(高度)
供应商型号: 785-11TW1-5M
供应商: Mouser
标准整包数: 1

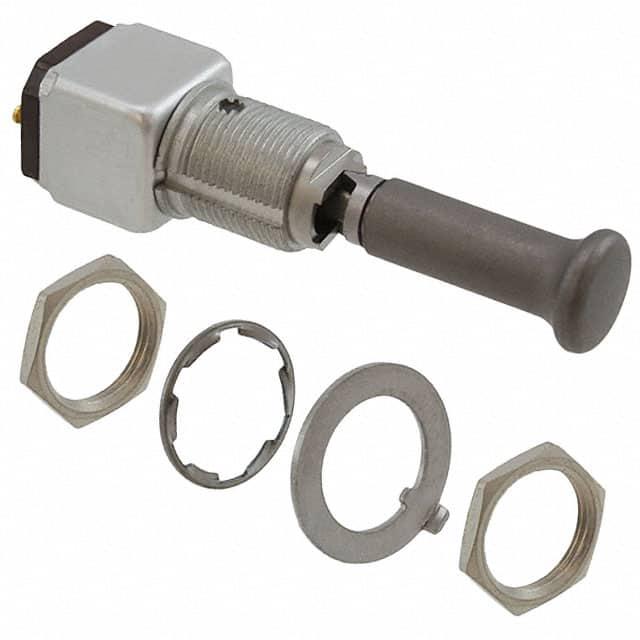

HONEYWELL 拨动开关 11TW1-5M

11TW1-5M概述

    MICRO SWITCH Miniature Military-Grade Toggle Switch, TW Series

    1. 产品简介


    产品类型与功能:
    Honeywell的微型军规级摇杆开关(TW系列)是经过MIL-83731规范认证的产品,适用于密封和非密封型摇杆开关。这些开关旨在满足军事、航空航天及其他严苛应用需求,特别是那些空间受限的应用场合。
    应用领域:
    - 军事和商业飞机及直升机
    - 地面支持设备
    - 军用车辆
    - 工业机械和建筑设备
    - 过程控制

    2. 技术参数


    - 认证标准: MIL-DTL-83731合格
    - 操作温度范围: -65°C至71°C(-85°F至160°F)
    - 拨动尺寸: 1/4英寸和15/32英寸
    - 电路类型: 单极单掷(SPST),单极双掷(SPDT),双极双掷(DPDT)
    - 终端类型: 螺丝,焊锡,快速连接(H58),集成电线端子系统(IWTS)
    - 接触材料: 银合金或镀金
    - 电气耐久性: 在满载情况下进行20,000次循环

    3. 产品特点和优势


    - 符合军用规格: TW系列开关经过MIL-DTL-83731认证,适用于军事/航空航天领域的严格要求。
    - 小型化设计: 减小占用空间和重量,适合空间受限的环境中使用。
    - 环境密封: 可防止液体和尘埃进入,适应多种恶劣环境。
    - 多样化配置: 可选电路、终端和杠杆设计,以适应各种不同的应用需求。
    - 耐用性: 在极端温度(-65°C至71°C)下仍能正常工作,且通过了20,000次循环测试。

    4. 应用案例和使用建议


    应用案例:
    - 军用飞机和车辆: 操作面板上的开关在极端环境下仍需保持稳定工作,TW系列开关凭借其耐用性和环境密封性成为理想选择。
    - 工业机械: 在高振动和冲击的环境中,TW系列开关能够可靠地工作,不会因外部因素导致故障。
    使用建议:
    - 对于极端温度环境,确保所有接口和电缆都被正确安装和固定。
    - 在高震动和冲击环境中使用时,考虑采用带锁定功能的摇杆开关以增强安全性。

    5. 兼容性和支持


    - 兼容性: TW系列开关具有多种尺寸和配置选项,可以与不同的电气系统和其他设备兼容。
    - 技术支持: Honeywell提供全球网络支持,可通过官方网站、电话或当地销售办公室获取详细信息和技术支持。

    6. 常见问题与解决方案


    - 问题: 开关在潮湿环境中无法正常工作。
    - 解决方案: 确保所有密封件完好无损,同时遵循正确的安装步骤,保证密封效果。

    - 问题: 拨动阻力过大。
    - 解决方案: 检查是否需要润滑拨动部位,并确保所有连接部件都正确安装。

    7. 总结和推荐


    综合评估:
    Honeywell的TW系列微型军规级摇杆开关是一款高度可靠的产品,特别适合需要高度耐用性和环境密封性的应用场合。它的多功能配置和广泛的适用范围使其在市场上具有很强的竞争力。对于需要在极端环境下保持稳定工作的应用,TW系列是一个理想的选择。
    推荐使用:
    强烈推荐在军事、航空以及对环境耐受性有高要求的工业应用中使用这款产品。

11TW1-5M参数

参数
开关功能 On-Off-Mom
指示颜色 -
最大交流触点电压 125V
最大直流触点电压 28V
电流额定值 5A
电压额定值 28V(DC)
执行器长度 29.46mm
机械寿命 -
长*宽*高 14.61mm(长度)*62.48mm(高度)
通用封装 SPDT
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

11TW1-5M厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

11TW1-5M数据手册

厂牌 PDF简要描述 下载
HONEYWELL 拨动开关 HONEYWELL 11TW1-5M 11TW1-5M数据手册

11TW1-5M封装设计

查看详情并下载
Symbol
Footprint
3D Model
