首页  >  产品百科  >  4TL82-72

4TL82-72

产品分类: 拨动开关
厂牌: HONEYWELL
产品描述: 277V(AC) Mom-On-Mom 250V 125V 20A 25.4mm 螺纹安装,面板安装 33.53mm(长度)*71.63mm(高度)
供应商型号: 4TL82-72
供应商: Master
标准整包数: 1

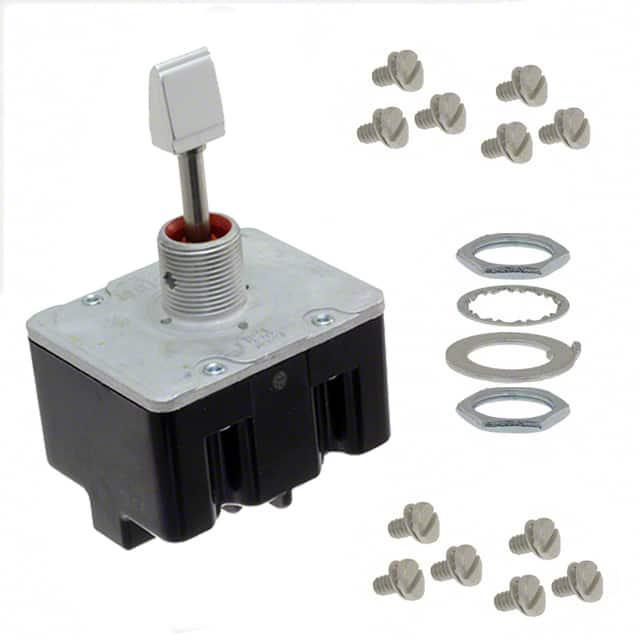

HONEYWELL 拨动开关 4TL82-72

4TL82-72概述

    # MICRO SWITCH Military-Grade Toggle Switches TL Series

    产品简介


    MICRO SWITCH Military-Grade Toggle Switches TL系列是专为军事和航空航天应用设计的密封型转换开关。这些开关符合MIL-DTL-3950标准,适用于极端环境条件下的各种操作,广泛应用于飞机、地面支持设备、军用车辆和建筑设备等领域。TL系列通过其可靠性、耐用性和多功能性,在电子系统控制方面发挥着关键作用。

    技术参数


    主要技术规格
    - 温度范围:-65°C至71°C(-85°F至160°F)
    - 额定电流:最高可达20安培(AC/DC能力)
    - 电路选项:单极(SPST, SPDT)、双极(DPST, DPDT)、四极(4PST, 4PDT)
    - 安装方式:螺纹安装(15/32英寸Ø)
    - 电气认证:UL、CSA、CE
    - 尺寸:高26.7毫米,宽33.5毫米,厚22.6毫米(1.05英寸高,1.32英寸宽,0.89英寸厚)
    电气规格
    - L192代码:10安培,125VAC, 250VAC, 277VAC;1/4马力,125VAC;1/2马力,250VAC, 277VAC;3安培,125VAC“L”
    - L191代码:15安培,125VAC, 250VAC, 277VAC;1/2马力,125VAC;1马力,250VAC, 277VAC;5安培,125VAC“L”
    连接方式
    - 螺丝终端
    - 焊接终端
    - IWTS(集成线缆终端系统)终端

    产品特点和优势


    TL系列开关的主要特点是其MIL-DTL-3950认证、环境密封和广泛的电路选项。这种设计确保了在最恶劣环境中也能保持高可靠性。此外,其多极配置和动作模式使其能够灵活适应各种电路和执行器要求。特别是锁紧杠杆的设计进一步增强了误触防止能力,提高了整体系统的安全性。

    应用案例和使用建议


    应用案例
    1. 航空器:TL系列开关广泛用于固定翼飞机和直升机驾驶舱,确保飞行安全。
    2. 地面支持设备:在机场地面支持设备中用于控制泵、灯和升降平台等。
    3. 陆地车辆:用于控制灯光、泵和起落架等机械部件。
    4. 建筑设备:在道路建设设备如铣削机、摊铺机和伐木机中用于控制机械运动和开关。
    使用建议
    - 在恶劣环境下,建议使用带有环境密封的TL系列开关,以避免液体和灰尘进入。
    - 针对高压或大功率应用,应选择适合额定电流较大的开关型号。
    - 使用锁紧杠杆配置可以有效减少误操作的风险,特别是在需要高度可靠性的环境中。

    兼容性和支持


    TL系列开关具有多种连接选项,包括螺丝终端、焊接终端和IWTS终端,确保其与不同类型的电缆和设备兼容。制造商提供了详细的订购指南和支持文档,以便于用户选择合适的型号并进行正确的安装。

    常见问题与解决方案


    常见问题
    1. 误操作:如何防止意外激活?
    2. 安装错误:如何正确选择和安装?
    解决方案
    1. 防止误操作:建议选择带有锁紧杠杆(拉解锁)配置的开关,需两个独立的动作才能激活开关。
    2. 安装错误:参照技术手册中的安装指导,确保按照推荐的连接方式正确安装。

    总结和推荐


    总体而言,MICRO SWITCH Military-Grade Toggle Switches TL系列以其卓越的性能、可靠性和广泛的应用范围成为军事和工业领域的理想选择。对于需要在严苛条件下保证高可靠性的应用场合,TL系列开关无疑是最佳的选择。强烈推荐使用这款产品,尤其是那些需要高水平可靠性和耐用性的关键应用。

4TL82-72参数

参数
电流额定值 20A
电压额定值 277V(AC)
执行器长度 25.4mm
机械寿命 -
开关功能 Mom-On-Mom
指示颜色 -
最大交流触点电压 125V
最大直流触点电压 250V
长*宽*高 33.53mm(长度)*71.63mm(高度)
安装方式 螺纹安装,面板安装
零件状态 在售
包装方式 散装

4TL82-72厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

4TL82-72数据手册

厂牌 PDF简要描述 下载
HONEYWELL 拨动开关 HONEYWELL 4TL82-72 4TL82-72数据手册

4TL82-72封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 181.7466 ¥ 1511.1479
5+ $ 171.0628 ¥ 1421.5641
10+ $ 168.3464 ¥ 1378.5891
13+ $ 166.4368 ¥ 1362.9517
25+ $ 165.5612 ¥ 1355.781
38+ $ 164.7066 ¥ 1348.7831
50+ $ 164.7066 ¥ 1348.7831
库存: 34
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1511.14
直接购买
加入购物车
