首页  >  产品百科  >  JE-1

JE-1

产品分类: 开关配件
厂牌: HONEYWELL
产品描述:
供应商型号: TS-JE-1
供应商: 海外现货
标准整包数: 1

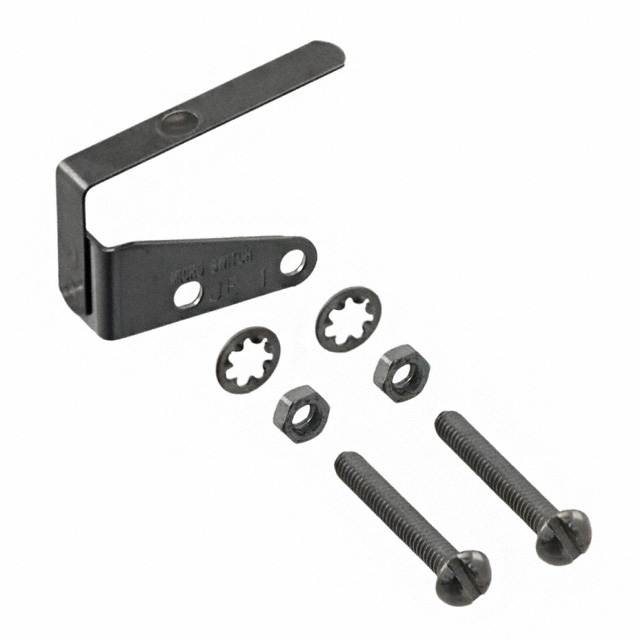

HONEYWELL 开关配件 JE-1

JE-1概述

    MICRO SWITCH™ Miniature Sealed Basic Switches SE and XE Series

    1. 产品简介


    MICRO SWITCH™ SE 和 XE 系列微型密封基本开关是精密且可靠的微动开关,专为飞机及军事系统的关键位置指示而设计。这些开关适用于从军用及商用飞机和直升机到军用车辆(履带式和轮式车辆)的广泛应用。此外,它们也适用于需要一定程度环境密封性的商业和工业应用场合。

    2. 技术参数


    | 特征 | SE 系列 | XE 系列 |
    |
    | 描述 | 环境密封开关 | 微型环境密封开关 |
    | 外壳材料 | 阳极氧化铝 | 阳极氧化铝 |
    | 机械耐久性 | 联系info.sc@honeywell.com | 25,000 次 |
    | 电气耐久性 | 联系info.sc@honeywell.com | 25,000 次 |
    | 电路配置 | SPST (NC), SPST (NO), SPDT | SPST (NC), SPST (NO), SPDT |
    | 电气终端 | 环氧密封引线 (0.52 mm² [20 awg]) 或环氧密封焊针 | 环氧密封引线 (0.52 mm² [20 awg]) 或环氧密封焊针 |
    | 电气额定值 | 5 A @ 30 Vdc; 5 A @ 250 Vac, 60 Hz | 7 A @ 28 Vdc; 7 A @ 250 Vac, 60 Hz |
    | 密封等级符号 | 符号 3 “防水” 按 MIL-PRF-8805 标准 | 符号 3 “防水” 按 MIL-PRF-8805 标准 |
    | 温度范围 | -53 °C 至 105 °C [-65 °F 至 221 °F] (标准)
    -26 °C 至 85 °C [-15 °F 至 185 °F] (5SE 系列) | -53 °C 至 105 °C [-65 °F 至 221 °F] (标准)
    -26 °C 至 85 °C [-15 °F 至 185 °F] (5XE 系列) |
    | 可选温度范围 | 联系info.sc@honeywell.com | -53 °C 至 149 °C [-65°F 至 300 °F] (14XE 系列) |
    | 振动等级 | 2级 (15 G) 按 MIL-PRF-8805 标准 | 2级 (15 G) 按 MIL-PRF-8805 标准 |
    | 认证 | UL, CSA | UL, MIL-PRF-8805 |
    | 触发器 | 顶部针形柱塞,可选辅助触发器 | 顶部针形柱塞,可选辅助触发器 |

    3. 产品特点和优势


    SE 和 XE 系列具备以下特点和优势:
    - 军规认证:SE 系列通过 UL 和 CSA 认证;XE 系列符合 MIL-PRF-8805 标准,适用于航空航天和军事相关应用。
    - 紧凑密封:小型化整体封装设计,占用更少空间,适用于严苛的室内或室外环境。
    - 高温适应性:工作温度范围广泛,标准型号可达 -53 °C 至 105 °C,可选型号高达 -53 °C 至 149 °C。
    - 低电压和功率能力:提供银触点用于控制功率电路,金触点用于逻辑电平电路。
    - 多样性触发器:辅以额外的辅助触发器扩展应用功能。
    - 多样化连接选项:提供焊锡尾端、预带 M 级导线或自定义连接,减少安装时间。

    4. 应用案例和使用建议


    SE 和 XE 系列开关广泛应用于以下几个领域:
    - 军事航空和直升机:监测舱门或面板的状态(开/关或锁定/解锁),以及与液压、燃油和其他系统的阀门位置。
    - 商用航空和直升机:同上,但更多侧重于非军用的商业需求。
    - 地面支持设备:用于监测舱门或面板状态,以及阀门的开启或关闭情况。
    - 军用车辆:监测舱门、防护装置的位置,以及阀门和电磁阀的位置。
    使用建议:
    - 在高湿度环境中使用时,注意定期检查和维护密封性,确保最佳性能。
    - 选择合适的工作温度范围的型号,特别是在极端气候条件下使用时。

    5. 兼容性和支持


    SE 和 XE 系列开关具有广泛的适用性和较高的互换性,适合多种应用场景。Honeywell 提供完善的售后服务和技术支持,确保用户在安装和使用过程中获得充分帮助。

    6. 常见问题与解决方案


    - 问题:设备频繁触发不正常。
    - 解决方案:检查安装环境,确认是否有过多振动或冲击,以及接触点是否有腐蚀。
    - 问题:触发电压不稳定。
    - 解决方案:检查电源供应和连接线缆,确保电气连接良好。

    7. 总结和推荐


    综上所述,MICRO SWITCH™ SE 和 XE 系列微型密封基本开关在设计上考虑到了耐用性和多功能性,能够满足各种严格的应用需求。其优秀的密封性和广泛的温度适应性使其成为航空航天和军事领域的理想选择。推荐在涉及高可靠性和高性能要求的场合使用。对于需要在极端环境下工作的用户来说,这是一个值得信赖的选择。

JE-1参数

参数
长*宽*高 26.3mm*4.8mm*17.3mm
安装方式 螺纹安装
零件状态 在售
包装方式 散装

JE-1厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

JE-1数据手册

厂牌 PDF简要描述 下载
HONEYWELL 开关配件 HONEYWELL JE-1 JE-1数据手册

JE-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 14.1816 ¥ 128.9817
25+ $ 13.908 ¥ 126.4933
50+ $ 13.6344 ¥ 124.0049
200+ $ 12.3006 ¥ 111.874
500+ $ 12.0612 ¥ 109.6966
库存: 98
起订量: 16 增量: 1
交货地:
最小起订量为:10
合计: ¥ 1289.81
