4TL144-7E

产品分类: 拨动开关
厂牌: HONEYWELL
产品描述: 277V(AC) Mom-Off-Mom 250V 125V 20A 26.67mm 螺纹安装,面板安装 33.53mm(长度)*74.42mm(高度)
供应商型号: 4TL144-7E
供应商: Master
标准整包数: 1

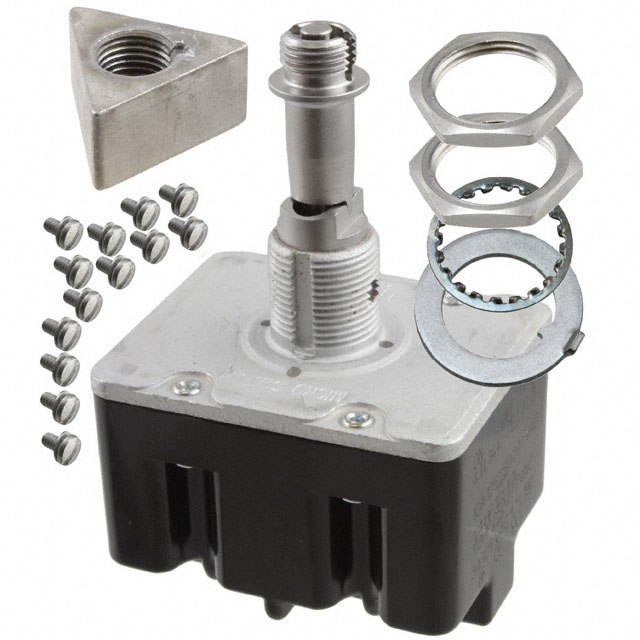

HONEYWELL 拨动开关 4TL144-7E

4TL144-7E概述


    产品简介


    MICRO SWITCH™ TL 系列翘板开关是一款高性能、高可靠性的小型开关。它具备多种配置选项,适用于工业、航空、建筑机械、测试仪器、农业设备、过程控制及医疗设备等多个领域的严苛环境。其基本类型为4极开关,具有3个位置选择,并且配备了螺钉端子和锁定杠杆。

    技术参数


    | 参数 | 值 |

    | 电路类型 | 4PDT (四极双掷) |
    | 操作方式 | 3位操作 |
    | 额定电流电压 | 0.75 A @ 115 Vdc, 0.5 A @ 250 Vdc |
    0.5 A 至 10 A @ 0.5 Vac 至 277 Vac |
    0.5 A 至 18 A @ 0.5 Vdc 至 28 Vdc |
    | 铰链类型 | 锁定型 |
    | 封装类型 | 步进式设计外壳 |
    | 工作温度范围 | -85°F 至 +160°F |
    | 认证标准 | UL, CSA, CE |

    产品特点和优势


    TL系列开关的特点包括环境密封,防止灰尘和湿气侵入,确保在恶劣环境下的可靠运行。此外,其非跟踪、耐高温的材料可以提供长久的使用寿命。特制的锁定杠杆设计可以有效避免意外操作,确保系统的稳定性和安全性。这种开关还提供银镉氧化物接触点,以确保稳定的电气连接。

    应用案例和使用建议


    这些开关被广泛应用于工业机械、农业设备和航空航天设备等。例如,在农业设备中,它们用于控制各种机器的操作,以应对户外工作的严苛环境。在医疗设备中,这些开关用于各种诊断和治疗设备,确保操作的安全性和准确性。
    建议在使用这些开关时,注意保持适当的清洁和维护,特别是在灰尘较多或湿度较大的环境中使用时。安装时也应注意正确的电气接线,以确保开关的功能和安全性能。

    兼容性和支持


    TL系列开关具有广泛的兼容性,可与其他类型的电气系统轻松集成。制造商提供了详尽的技术文档和支持服务,以帮助用户了解和使用这些开关。

    常见问题与解决方案


    1. 问题:如何防止开关意外操作?
    解答: 使用锁定杠杆设计。必须先拉出杠杆约2.3毫米才能改变位置。

    2. 问题:如何确定合适的额定电流?
    解答: 根据具体应用需求,查阅技术手册中的电流电压范围。

    总结和推荐


    综上所述,MICRO SWITCH™ TL系列开关以其优异的密封性能、高可靠性和稳定性,成为众多严苛环境下的理想选择。其独特的锁定杠杆设计有助于提高系统的安全性和稳定性。如果您正在寻找一款适合工业、农业、航空航天等多领域的可靠开关,这款产品值得考虑。

4TL144-7E参数

参数
机械寿命 -
开关功能 Mom-Off-Mom
指示颜色 -
最大交流触点电压 125V
最大直流触点电压 250V
电流额定值 20A
电压额定值 277V(AC)
执行器长度 26.67mm
长*宽*高 33.53mm(长度)*74.42mm(高度)
安装方式 螺纹安装,面板安装
包装方式 散装

4TL144-7E厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

4TL144-7E数据手册

厂牌 PDF简要描述 下载
HONEYWELL 拨动开关 HONEYWELL 4TL144-7E 4TL144-7E数据手册

4TL144-7E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 258.1774 ¥ 2146.6385
5+ $ 246.965 ¥ 2022.3971
10+ $ 244.9394 ¥ 2005.8095
13+ $ 243.7156 ¥ 1995.7878
25+ $ 242.5023 ¥ 1985.8525
38+ $ 241.2891 ¥ 1975.9172
50+ $ 241.2891 ¥ 1975.9172
库存: 40
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 2146.63
