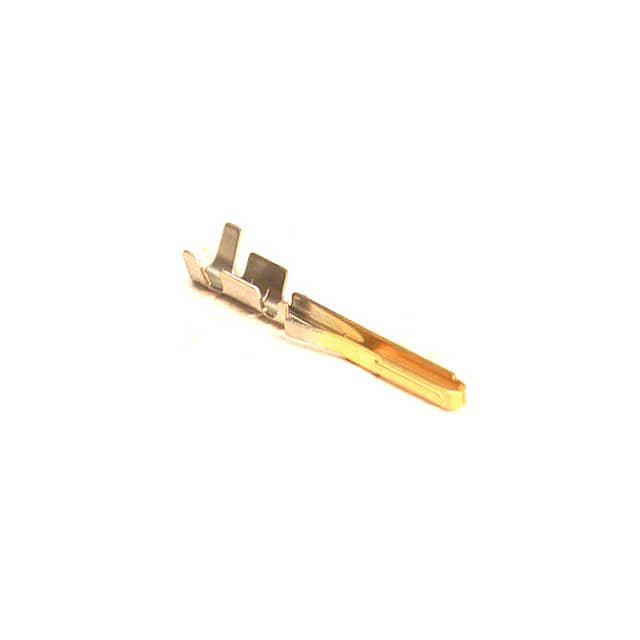

QR/P8-PC-211

产品分类: 背板连接器 - 触头
厂牌: HIROSE ELECTRIC
产品描述: Contact PIN Crimp ST Cable Mount 20-24AWG Reel
供应商型号: JY-QR/P8-PC-211
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC 背板连接器 - 触头 QR/P8-PC-211

QR/P8-PC-211概述

    QR/P8 系列超紧凑矩形高针数插销连接器

    产品简介


    QR/P8 系列是一款超紧凑型矩形、多引脚数和插销连接器,适用于机架和面板。作为现有 QR/P、QR/P1 和 QR/P4 系列的改进版本,它在市场上获得了良好的反馈。QR/P8 系列提供了三种不同引脚数量:8、12 和 20。线缆连接采用压接方式,从而实现更简便的连接和更高的可靠性。

    技术参数


    - 工作温度:-10°C 到 +60°C
    - 额定电流:
    - 功率:3A(使用 20AWG)
    - 信号:2A(使用 24AWG)
    - 额定电压:
    - 功率:300V AC
    - 信号:30V AC
    - 接触电阻:最大 30mΩ(在 1A 直流下)
    - 绝缘电阻:最小 1000MΩ(在 500V DC 下)
    - 耐电压:
    - 功率:2000V AC 1分钟
    - 信号:500V AC 1分钟
    - 安全标准:UL、CSA、TÜV

    产品特点和优势


    1. 紧凑设计:比 QR/P4 系列小 20%,但保持相同的引脚数量。
    2. 集成设计:导柱和外壳一体化注塑成型,节省空间。
    3. 浮动设计:采用阶梯螺钉,实现浮动设计,增强连接稳定性。
    4. 认证:通过 UL、CSA 和 TÜV 认证,确保产品质量和可靠性。

    应用案例和使用建议


    - 应用场景:广泛应用于各种工业控制、通信设备、医疗仪器等领域。
    - 使用建议:在实际应用中,应选择合适规格的电缆以确保最佳连接效果。同时,应遵循制造商提供的安装指南,确保正确安装和使用。

    兼容性和支持


    - 兼容性:与现有设备和其他连接器具有良好的兼容性。
    - 支持:厂商提供详细的使用手册和技术支持,确保用户能够正确安装和使用产品。对于需要高可靠性的应用(如汽车、医疗、公共基础设施等),建议联系销售代表进行评估。

    常见问题与解决方案


    1. 问题:连接不牢固
    - 解决方案:检查压接工具是否正确使用,确保压接过程符合规范。
    2. 问题:接触不良
    - 解决方案:检查接触点是否清洁,必要时重新压接。
    3. 问题:耐压不足
    - 解决方案:确认使用的电缆规格符合要求,必要时更换符合标准的电缆。

    总结和推荐


    QR/P8 系列连接器凭借其紧凑的设计、稳定的连接性和高可靠性,在市场上具有很强的竞争力。其独特的浮动设计和高精度的压接方式使其在各种应用场景中表现出色。尽管初始成本可能稍高,但从长远来看,其可靠性和使用寿命能够为用户带来更大的价值。因此,强烈推荐使用 QR/P8 系列连接器。

QR/P8-PC-211参数

参数
安装方式 压入式
零件状态 在售
包装方式 卷带包装

QR/P8-PC-211厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

QR/P8-PC-211数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 背板连接器 - 触头 HIROSE ELECTRIC QR/P8-PC-211 QR/P8-PC-211数据手册

QR/P8-PC-211封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.1433
库存: 50
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.14
