1736934632

产品分类: 背板连接器 - 触头
厂牌: MOLEX

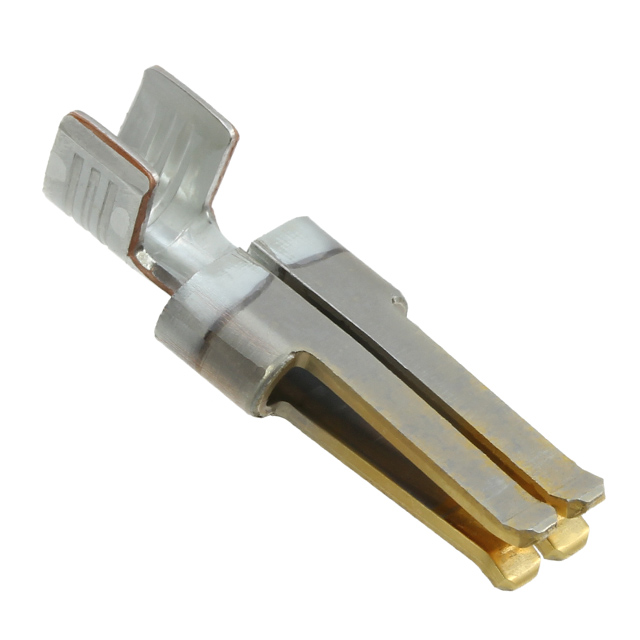

产品描述: Terminal 10-12AWG Copper Alloy F 24.56mm Gold Reel
供应商型号: FA-1736934632
供应商: Avnet
标准整包数: 5000
MOLEX 背板连接器 - 触头 1736934632

1736934632概述

    # EXTreme Ten60Power Hybrid Power-and-Signal Connectors and Harness Solutions

    产品简介


    EXTreme Ten60Power Hybrid Power-and-Signal Connectors and Harness Solutions 是一款专为板对板、线对板及面板对板应用设计的高密度电流连接器和线束解决方案。该系列产品以其高电流密度(每英寸可达260安培)、低功率损耗和设计灵活性而著称,适用于需要高度可靠和高效电力传输的应用场景。

    技术参数


    - 电压:电源最大600V,信号最大250V
    - 电流:电源最大—板对板60.0A,线对板50.0A,面板对板50.0A;信号最大2.5A
    - 耐压绝缘性能:1500V
    - 最小绝缘电阻:5000兆欧姆
    - 额定温度范围:-40°C 至 +105°C
    - 接触材料:电源触点采用铜合金,信号触点也采用铜合金
    - 连接器接口类型:可选直角和垂直式插头
    - 模块配置:提供从1到9电路的分路刀片电源模块和从1到10电路的标准电源刀片模块

    产品特点和优势


    - 灵活的模块配置:提供2到6个电源电路和0到24个信号电路,可根据具体设计需求进行优化配置。
    - 多功能设计:支持电源单独和混合电源信号配置,提供多种连接方式以适应不同的应用需求。
    - 易于组装:提供完整的插头和线束解决方案,减少了客户的组装负担。
    - 高可靠性:具有良好的抗电弧性能,支持热插拔应用。
    - 增强的系统气流:采用低轮廓设计,10.00mm的高度有助于系统散热。
    - 耐用性:提供200次插拔循环的耐用性能。

    应用案例和使用建议


    - 数据通信设备:适用于服务器和电信设备中的高电流密度需求。
    - 消费电子产品:可用于家电、娱乐系统和暖通空调(HVAC)系统中的复杂布线。
    - 推荐配置:对于板对板应用,推荐使用3行和5行信号模块以提高空间利用率和设计灵活性。对于线对板应用,推荐选择带有盲插配对功能的面板安装插座。

    兼容性和支持


    - 兼容性:与标准的EXTreme Ten60Power插头兼容。
    - 支持服务:Molex公司提供了全面的技术支持和维护服务,确保客户在使用过程中得到充分支持。

    常见问题与解决方案


    - 问题1:如何处理接触不良?
    - 解决方法:确保插头和插座正确对齐并施加适当的插入力。
    - 问题2:如何避免信号干扰?
    - 解决方法:遵循正确的布线规范,避免电源和信号线路交叉布设。
    - 问题3:如何确保长期稳定性?
    - 解决方法:定期检查和维护连接器,确保所有组件处于良好状态。

    总结和推荐


    综上所述,EXTreme Ten60Power Hybrid Power-and-Signal Connectors and Harness Solutions是一款高性能、多功能的电子元器件,特别适合于需要高电流密度和设计灵活性的应用场合。其出色的抗电弧性能、可靠的机械和电气性能,以及完善的配套支持服务使其在市场上具有极高的竞争力。强烈推荐该产品用于数据中心、服务器、电信设备、消费电子及其他需要高可靠性的应用领域。

1736934632参数

参数
安装方式 压入式
零件状态 在售
包装方式 卷带包装

1736934632厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

1736934632数据手册

厂牌 PDF简要描述 下载
MOLEX 背板连接器 - 触头 MOLEX 1736934632 1736934632数据手册

1736934632封装设计

查看详情并下载
Symbol
Footprint
3D Model
