QR/P-XC-221(12)

产品分类: 背板连接器 - 触头
厂牌: HIROSE ELECTRIC

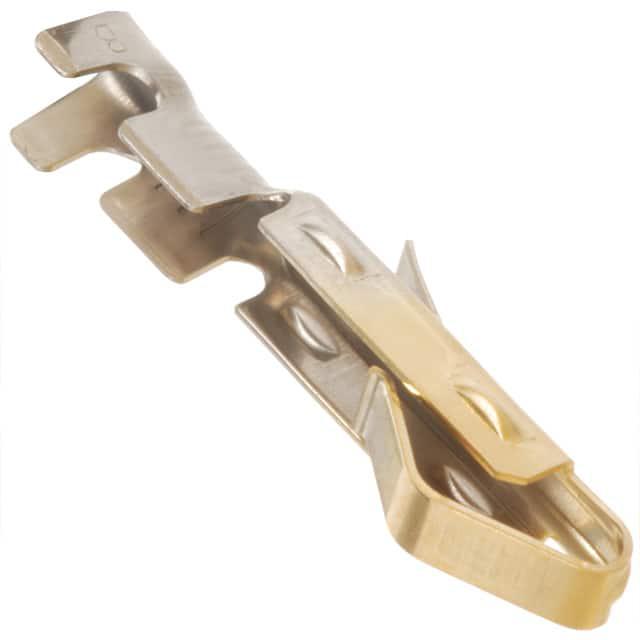

产品描述: Contact SKT Crimp ST Cable Mount 18-24AWG Reel
供应商型号: 4166030
供应商: element14
标准整包数: 1
HIROSE ELECTRIC 背板连接器 - 触头 QR/P-XC-221(12)

QR/P-XC-221(12)概述

    QR/P 系列插接式压接连接器技术手册

    1. 产品简介


    QR/P 系列插接式压接连接器专为需要频繁插拔操作的机器如复印机及其他设备设计。这些连接器支持4、8、12、16和24个引脚数。采用压接方式实现电线端接,以提供更高的可靠性。特别是,该系列采用无性别接触方式,保证了连接时的平滑耦合操作,非常适用于机器本身的插接连接。

    2. 技术参数


    | 参数 | 规格 |

    | 接触电阻 | ≤10Ω @ DC1A |
    | 绝缘电阻 | ≥5000MΩ @ DC500V |
    | 耐压电压 | AC 3000V (1分钟) |
    | 电流等级 | 最大13A (AWG#14使用) |
    | 电压等级 | AC 600V |
    | 材料 | 绝缘体:聚对苯二甲酸丁二醇酯 (PBT) 蓝色;接触点:磷青铜,表面镀镍并选择性镀金 |
    | 适用导线 | AWG#14 至 #16;AWG#18 至 #24 |

    3. 产品特点和优势


    - 无性别接触:通用的镀金镍无性别接触方式适用于插头和插座外壳,提高了客户利用率并简化库存管理。
    - 压接型连接器:外壳和接触件分开供应,便于安装。
    - 序排列:两对位于两端的接触点用于电源电路,比其他接触点长,增强了连接稳定性。
    - 防护措施:采用钢镍涂层的导柱,能承受意外耦合冲击。
    - 浮动套管:插座安装通过浮动套管实现,有助于在耦合过程中自我调整,确保平滑连接。

    4. 应用案例和使用建议


    主要应用于办公自动化、数据通信、自动售货机和仪器仪表等领域。建议根据面板设计确定组合,确保插拔侧之间的匹配间隙小于2毫米。例如,在安装前考虑面板开孔尺寸,保持对称性,以确保连接顺利进行。

    5. 兼容性和支持


    该产品支持多种规格,适用于不同直径的导线(AWG#14 至 #24)。厂商提供详细的装配和拆卸指导,包括专用工具(如手动压接工具和接触提取工具),并可在组装后通过轻拉电缆检查连接情况。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头和插座不匹配 | 检查引脚数量是否正确,确保正确的引脚数 |
    | 连接不稳定 | 确保正确的压接方式和接触压力,避免接触松动 |
    | 无法插入 | 检查导柱是否完好,如有损坏更换新的连接器 |

    7. 总结和推荐


    总体而言,QR/P 系列插接式压接连接器具有高可靠性和易用性,特别适合需要频繁插拔操作的应用场合。其独特的无性别接触设计和压接型结构使其在市场上具备竞争优势。推荐在需要高度稳定和可靠连接的场景下使用,例如工业自动化、数据通信和其他需要频繁维护的场合。

QR/P-XC-221(12)参数

参数
安装方式 压入式
零件状态 在售
包装方式 卷带包装

QR/P-XC-221(12)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

QR/P-XC-221(12)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 背板连接器 - 触头 HIROSE ELECTRIC QR/P-XC-221(12) QR/P-XC-221(12)数据手册

QR/P-XC-221(12)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 6.9156
10+ ¥ 5.4672
100+ ¥ 4.66
500+ ¥ 4.19
1000+ ¥ 3.73
2500+ ¥ 3.55
库存: 5000
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 6.91
