首页  >  产品百科  >  HIF4-40D-3.18R

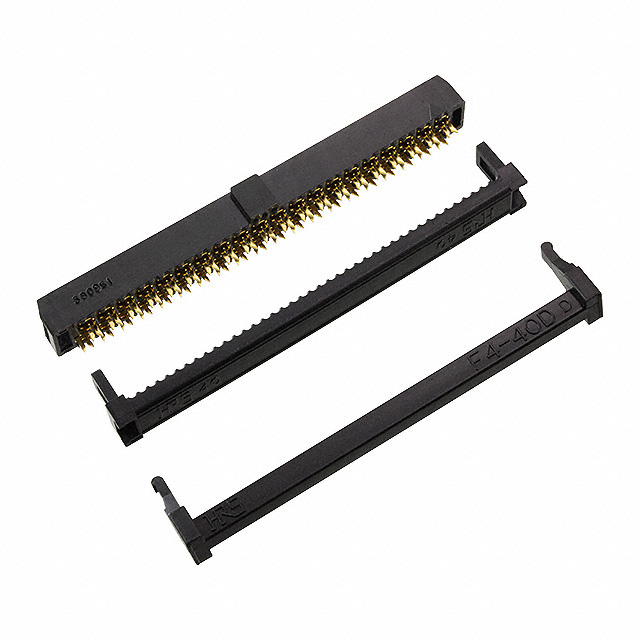

HIF4-40D-3.18R

厂牌: HIROSE ELECTRIC
产品描述: 24 AWG Receptacle 3.18mm 2 40pin 203nm 金 黑色 IDC 导线安装,自由悬挂,通孔安装
供应商型号: H123921-ND
供应商: Digi-Key
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 自由悬挂/面板安装 HIF4-40D-3.18R

HIF4-40D-3.18R概述

    HIF4 Series Ribbon Cable Connector 技术手册

    1. 产品简介


    HIF4系列接线片连接器是一款专为广泛应用于计算机、终端设备及其他电子设备设计的连接解决方案。该系列连接器具备出色的电流容量和锁紧机制,适用于各种严苛的应用环境。

    2. 技术参数


    - 电流容量: 3A(HIF4系列) vs 1A(HIF3系列)
    - 适用电缆: UL2651 AWG#24平扁电缆(7芯,直径:1.0至1.2mm)
    - 电压等级: 300V AC
    - 操作温度范围: –55°C 至 +85°C
    - 存储温度范围: –10°C 至 +60°C
    - 操作湿度范围: 40% 至 80%
    - 存储湿度范围: 40% 至 70%
    - 绝缘电阻: 最小1000 MΩ@500V DC
    - 耐压测试: 1000V AC/1分钟无闪络或绝缘击穿
    - 接触电阻: 最大15 mΩ@0.1A
    - 振动测试: 在10至55Hz频率范围内,单振幅为0.75mm,持续2小时无1μs以上电气中断
    - 稳态湿度测试: 绝缘电阻最小1000 MΩ@40°C和90%-95%湿度条件下,连续96小时
    - 温度循环测试: 无损伤、裂缝或零件松动,完成5次温度循环
    - 焊接热稳定性: 无影响性能的部件变形,焊锡槽260°C持续10秒;手工焊锡360°C持续5秒

    3. 产品特点和优势


    - 高电流容量: 较高的电流容量(3A)使HIF4系列能够用于更广泛的场景。
    - 全锁紧机制: 原装Hirose锁定机制确保了良好的振动和冲击稳定性。
    - 一键插入和拔出机制: 自动插入和提取功能无需额外工具。
    - 材料及加工: 插座和插针分别采用镀金磷青铜和镀镍铜锡合金,提供了良好的机械强度和电性能。

    4. 应用案例和使用建议


    - 应用案例: 本连接器被广泛应用于电脑、打印机、扫描仪以及其他电子设备中。
    - 使用建议: 在安装过程中注意不要施加过大的负载以免导致锁具变形。对于扭曲电缆或切口电缆(如滚屏式电缆),请咨询HRS销售部门以解决可能出现的连接问题。

    5. 兼容性和支持


    - 兼容性: 该连接器适用于AWG#24平扁电缆,能够方便地与多种电子设备兼容。
    - 支持: Hirose官方网站提供了详尽的设计图纸和技术规范,客户可以联系Hirose销售代表获取最新资料。

    6. 常见问题与解决方案


    - 问题1: 连接器插入困难。
    - 解决办法: 确保电缆规格正确,并且没有施加过大的外部压力。
    - 问题2: 连接器锁定失效。
    - 解决办法: 检查锁定机构是否有损坏或磨损,必要时更换新的连接器。

    7. 总结和推荐


    HIF4系列接线片连接器凭借其高电流容量、可靠的锁定机制以及简单易用的操作特性,在多种应用场景中表现出色。我们强烈推荐使用此产品,尤其是对电流容量要求较高的应用场合。

HIF4-40D-3.18R参数

参数
线规 24 AWG
排数 2
间距 3.18mm
电缆端接 IDC
触头镀层
针脚数 40pin
触头镀层厚度 203nm
颜色 黑色
类型 Receptacle
安装方式 导线安装,自由悬挂,通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

HIF4-40D-3.18R厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HIF4-40D-3.18R数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 自由悬挂/面板安装 HIROSE ELECTRIC HIF4-40D-3.18R HIF4-40D-3.18R数据手册

HIF4-40D-3.18R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 15.2464 ¥ 127.5933
10+ $ 12.9574 ¥ 108.4369
30+ $ 11.9905 ¥ 100.3455
60+ $ 11.4182 ¥ 95.5557
120+ $ 10.8734 ¥ 90.9966
270+ $ 10.2691 ¥ 85.9393
510+ $ 9.819 ¥ 82.1726
1020+ $ 9.3509 ¥ 78.2556
库存: 24
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 127.59
直接购买
加入购物车
