首页  >  产品百科  >  HK-LR-SR2(12)

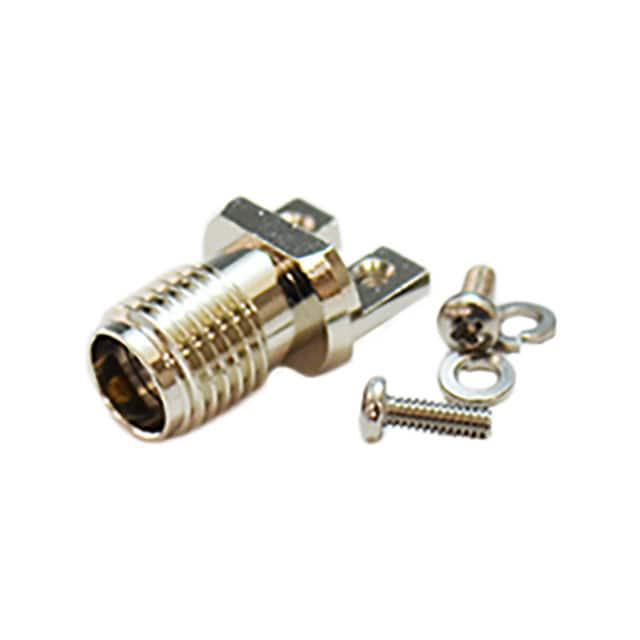

HK-LR-SR2(12)

产品分类: 同轴连接器(RF)
厂牌: HIROSE ELECTRIC
产品描述: Female Socket,Receptacle,Threaded 1 40GHz 50Ω 银色 螺纹 压缩 板安装,螺纹安装,边缘安装
供应商型号: 3234250
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC 同轴连接器(RF) HK-LR-SR2(12)

HK-LR-SR2(12)概述


    产品简介


    2.92mm Coaxial Connectors
    2.92mm系列同轴连接器符合MIL标准规范,旨在满足高速数据传输和无线电通信应用中的高频率需求。该系列产品具有多种类型的插头和插座配置,适用于不同场景下的高性能连接需求。这些连接器广泛应用于数据传输测量设备、无线电通信设备、测量仪器、射频模块、无线电功率放大器、高速路由器、高速交换机等领域。

    技术参数


    - 支持频率范围: 最高可达40GHz
    - 接口类型: 插座和插头
    - 安装方式: 螺纹安装
    - 适用电缆: 0.085英寸柔性电缆
    - 电气特性:
    - 特性阻抗: 50Ω
    - 工作温度范围: -55°C至+105°C(95%RH或以下)
    - 储存温度范围: -55°C至+50°C(95%RH或以下)
    - 耐电压性能: 500VAC一分钟内无闪络或击穿现象
    - 电压驻波比 (VSWR):
    - 0至18GHz范围内 ≤ 1.15
    - 18GHz至26.5GHz范围内 ≤ 1.10
    - 26.5GHz至40GHz范围内 ≤ 1.30
    - 使用寿命: 500次插拔后接触电阻保持在规定范围内
    - 振动和冲击性能: 在振动和冲击条件下无电性能中断
    - 湿度和温度循环性能: 经过多次温湿度循环测试后无损坏

    产品特点和优势


    - 符合MIL-STD-348B标准: 确保了在严苛环境下的可靠性和一致性
    - 高频率性能: 支持高达40GHz的信号传输,非常适合高频应用
    - 可重复使用性: 不需要焊接,简化了装配过程,减少了安装复杂度
    - 柔性电缆适用性: 0.085英寸柔性电缆适用,便于灵活布局
    - 环保材料: RoHS2合规,无铅化设计

    应用案例和使用建议


    这些连接器广泛应用于数据传输测量系统、无线电通信设备和高频率应用的测量仪器中。例如,在使用网络分析仪进行测试时,可以选择型号为HK-P-SF085的插头连接器和HK-R201或HK-PR201的插座连接器。
    使用建议:
    - 在高可靠性要求的应用场景下(如汽车),请联系公司代表以获取更多信息。
    - 配合0.085英寸柔性电缆使用时,确保电缆与连接器之间的良好匹配,减少信号损失。
    - 使用过程中注意避免壳体接口处灰尘污染,保持清洁。

    兼容性和支持


    这些连接器与特定的电缆和测试板兼容,适用于高频率测试板应用。制造商提供了详尽的技术支持和售后服务,如有任何疑问或问题,建议联系制造商。

    常见问题与解决方案


    - 问题: 在多次插拔后接触电阻增加
    - 解决方案: 检查连接器是否受损,如发现损坏需及时更换。

    - 问题: 温湿度循环测试后出现故障
    - 解决方案: 确认是否按照规定的温湿度条件进行测试,确认材料质量是否合格。

    总结和推荐


    2.92mm Coaxial Connectors凭借其高性能、高可靠性以及广泛应用的兼容性,是适用于各种高频率应用的理想选择。其高频率支持能力、可重复使用性及环保特性使其在市场上具备较强竞争力。总体而言,这是一款值得推荐的产品。

HK-LR-SR2(12)参数

参数
阻抗 50Ω
外壳颜色 银色
最大频率 40GHz
紧固类型 螺纹
端口数 1
触头端接 压缩
类型 Female Socket,Receptacle,Threaded
安装方式 板安装,螺纹安装,边缘安装
零件状态 在售
包装方式 散装,袋装

HK-LR-SR2(12)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HK-LR-SR2(12)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 同轴连接器(RF) HIROSE ELECTRIC HK-LR-SR2(12) HK-LR-SR2(12)数据手册

HK-LR-SR2(12)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 287.7789
20+ ¥ 282.5465
40+ ¥ 282.5465
60+ ¥ 282.5465
100+ ¥ 282.5465
260+ ¥ 282.5465
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 287.77
