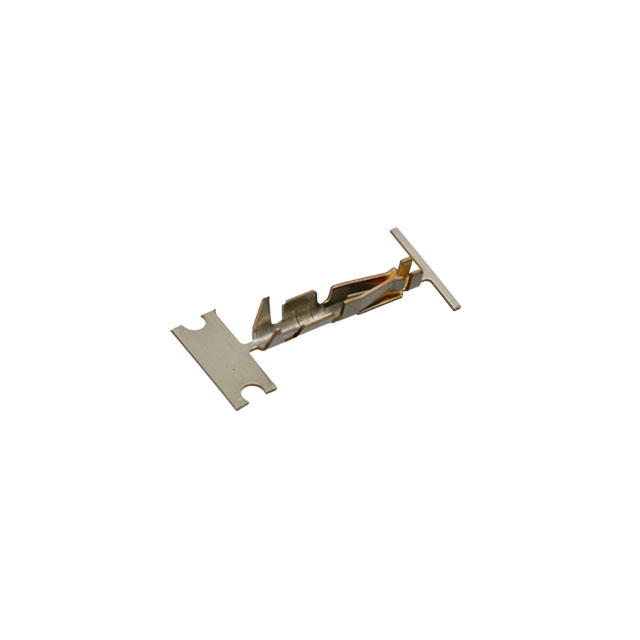

A1-2226SCFC

产品分类: 矩形连接器 - 触头
厂牌: HIROSE ELECTRIC
产品描述: Connector Headers and PCB Receptacles 压接 203nm 金 22-26 AWG 压入式
供应商型号: CSJ-ST40863069
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 触头 A1-2226SCFC

A1-2226SCFC概述

    2.54mm Pitch High Density Connector 技术手册

    1. 产品简介


    2.54mm Pitch High Density Connector 是由HIROSE公司生产的高密度连接器系列,包括A1和A2两个系列。这些连接器主要用于计算机、录像机(VTR)和其他各种类型的电子设备。A1系列设计为双排结构,而A2系列则为单排结构。其主要功能是提供高密度的电气连接,适用于紧凑空间内的多点信号传输。

    2. 技术参数


    - 额定电流: 3A
    - 额定电压: 200V AC
    - 工作温度范围: -55°C 到 +85°C
    - 存储温度范围: -10°C 到 +60°C
    - 工作湿度范围: 40% 到 80%
    - 存储湿度范围: 40% 到 70%
    - 绝缘电阻: 最小值为1000M ohms @ 500V DC
    - 耐压: 650V AC / 1分钟内无闪络或击穿
    - 接触电阻: 最大值为15m ohms @ 0.1A DC
    - 振动测试: 频率范围10到55Hz,单振幅0.75mm,各方向2小时无电连续性中断
    - 稳态湿度测试: 在40°C和90%至95%相对湿度下保持96小时,绝缘电阻≥1000M ohms
    - 温度循环测试: 经历-65°C到+125°C五个循环后无损坏、裂纹或松动
    - 操作寿命: 接触电阻≤15m ohms,可承受500次插拔
    - 焊接热稳定性: 组件变形不影响性能
    - 浸锡槽: 260°C / 10秒
    - 手工焊接: 350°C / 3秒

    3. 产品特点和优势


    - 高密度安装: 2.54mm间距设计,使得连接器可以高效利用电路板空间,避免闲置空间。
    - 接触数量多样化: A1系列提供6到64个接触点,而A2系列提供1到20个接触点,灵活性高。
    - 兼容性强: A1系列与HIF3B电缆侧和HIF3H插座兼容,适用于广泛的连接需求。

    4. 应用案例和使用建议


    - 计算机: 用于主板上的I/O接口、扩展卡插槽等。
    - VTR: 视频传输系统的信号传输和电源连接。
    - 工业控制设备: 高温、振动等恶劣环境下仍能保持稳定连接。
    使用建议:
    - 环境选择: 确保工作和存储环境满足规定条件,以确保连接器性能。
    - 焊接注意: 使用适当的焊接工具和技术,避免过度加热导致损坏。

    5. 兼容性和支持


    - 兼容性: A1系列与HIF3B电缆侧和HIF3H插座兼容。
    - 厂商支持: HIROSE公司提供技术支持,包括图纸和特定型号规格。

    6. 常见问题与解决方案


    - 问题1: 绝缘电阻下降
    - 解决方案: 检查是否有湿气进入或尘埃污染,清洁或重新密封。
    - 问题2: 接触电阻增加
    - 解决方案: 重新插入插头或更换连接器。
    - 问题3: 耐压测试失败
    - 解决方案: 确认焊接质量,检查是否存在短路或焊接不良。

    7. 总结和推荐


    2.54mm Pitch High Density Connector 系列在多个方面表现出色,适用于需要高密度和可靠性的应用场合。其多样化的接触点选择和兼容性使其在市场上具有很高的竞争力。强烈推荐给需要高密度电气连接的电子设备制造商。

A1-2226SCFC参数

参数
触头镀层厚度 203nm
类型 Connector Headers and PCB Receptacles
线规 22-26 AWG
触头镀层
触头端接 压接
安装方式 压入式
零件状态 在售
包装方式 卷带包装

A1-2226SCFC厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

A1-2226SCFC数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 触头 HIROSE ELECTRIC A1-2226SCFC A1-2226SCFC数据手册
