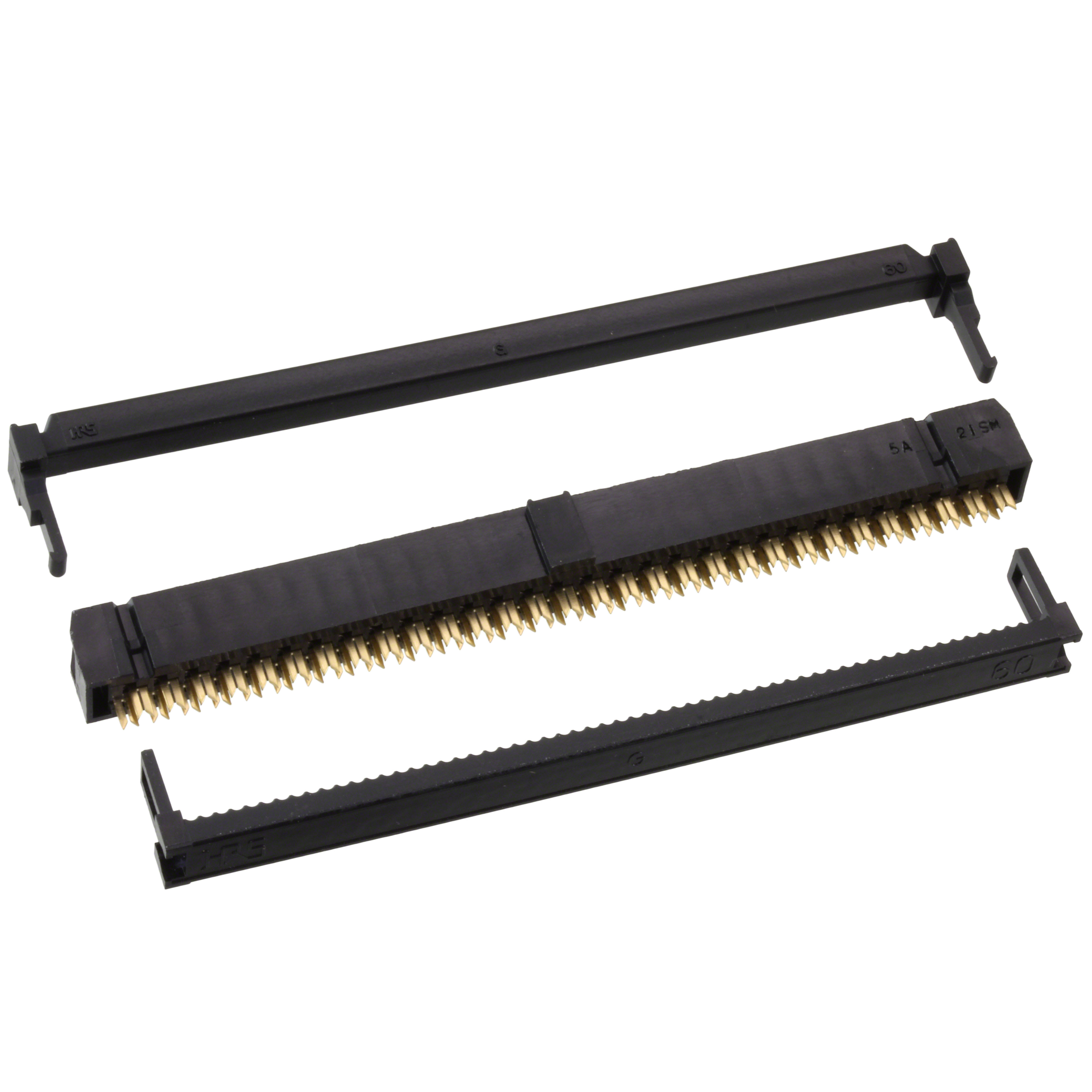

HIF3BB-60D-2.54R

厂牌: HIROSE ELECTRIC
产品描述: 28 AWG Socket 2.54mm 2 60pin 金 黑色 IDC 导线安装,自由悬挂,通孔安装 80.77mm(长度)*15.6mm(高度)
供应商型号: H123788-ND
供应商: Digi-Key
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 自由悬挂/面板安装 HIF3BB-60D-2.54R

HIF3BB-60D-2.54R概述


    产品简介


    HIF3B系列 – 符合MIL标准的扁平电缆连接器
    HIF3B系列是符合美国军用标准(MIL-STD)的高可靠性连接器,适用于广泛的工业和军事应用。这些连接器采用UL认证材料制造,具有良好的绝缘和耐热性能,能够在极端环境下保持稳定的电气连接。

    技术参数


    - 工作温度范围:-55°C 至 +85°C
    - 存储温度范围:-10°C 至 +60°C
    - 工作湿度范围:40% 至 80%
    - 存储湿度范围:40% 至 70%
    - 额定电流:IDC型连接器最大额定电流为1A(28AWG),压接型连接器最大额定电流为1A(32/36AWG),其他类型连接器最大额定电流为3A。
    - 额定电压:200V
    - 适用电缆:28AWG UL2651扁平电缆(7芯,直径0.127mm)
    - 机械特性:提供防止误插入的机制,包含凸起区和定位键槽
    - 振动耐受性:频率10至55Hz,单振幅0.75mm,2小时/方向,无超过1μs的电气中断
    - 湿度耐受性:在40°C下96小时,90%至95%相对湿度下,绝缘电阻不低于1000MΩ
    - 温度循环测试:在-55°C至+15°C至+35°C至+125°C之间循环,无损坏、裂纹或部件松动,共计5次
    - 耐用性:插拔500次后接触电阻不超过15mΩ
    - 耐焊接热:焊锡浴260°C,10秒;手动焊锡360°C,5秒,组件无变形影响性能

    产品特点和优势


    1. MIL标准合规:HIF3B系列严格遵循MIL标准,确保了连接器在严苛环境下的可靠性和稳定性。
    2. UL认证:获得UL认证的产品具备更高的安全性和可靠性,可以放心应用于多种场合。
    3. 防误插入设计:独特的防误插入机制,通过定位键和键槽确保正确的连接方式,避免错误连接导致的故障。
    4. 宽广的应用范围:适用于需要高稳定性和耐用性的多种场合,如工业自动化、通信系统和军事装备。

    应用案例和使用建议


    应用案例
    HIF3B系列广泛应用于各类工业设备和自动化系统中,例如自动化生产线、航空电子设备、雷达系统和地面通讯设施。这些连接器能够确保数据传输的稳定性和设备运行的安全性。
    使用建议
    1. 正确安装:根据用户手册的要求正确安装连接器,确保连接牢固且防误插。
    2. 环境适应性:在极端环境下使用时,要特别注意连接器的工作温度和湿度范围,以确保长期稳定运行。
    3. 定期检查:建议定期检查连接器的状态,确保其连接可靠性。若发现异常情况,应及时更换或维修。

    兼容性和支持


    HIF3B系列兼容多种不同类型的电缆和连接结构,能够与市场上常见的电子设备和模块轻松配合使用。制造商提供了详细的技术支持和服务,以确保用户能够顺利使用并解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 检查连接器是否完全插入,并确保定位键和键槽对齐。|
    | 无法正常导电 | 检查连接器的绝缘层是否受损,必要时更换新的连接器。|
    | 温度范围外使用 | 在超出正常工作温度范围的情况下,采取额外的散热措施或选择适合更高温度范围的型号。|

    总结和推荐


    HIF3B系列作为一款高性能、高可靠性的连接器,其在极端环境下的卓越表现使其成为众多应用场合的理想选择。其独特设计和高可靠性使其在市场上具备显著的竞争优势。我们强烈推荐HIF3B系列连接器用于需要高度稳定和可靠的电子连接场景。
    希望以上内容能帮助您深入了解HIF3B系列连接器的特点和优势,如有更多问题或需要进一步的技术支持,请联系我们的专业团队。

HIF3BB-60D-2.54R参数

参数
针脚数 60pin
触头镀层
颜色 黑色
线规 28 AWG
间距 2.54mm
触头镀层厚度 -
排数 2
电缆端接 IDC
类型 Socket
长*宽*高 80.77mm(长度)*15.6mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 商用级
零件状态 停产
包装方式 托盘

HIF3BB-60D-2.54R厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HIF3BB-60D-2.54R数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 自由悬挂/面板安装 HIROSE ELECTRIC HIF3BB-60D-2.54R HIF3BB-60D-2.54R数据手册
