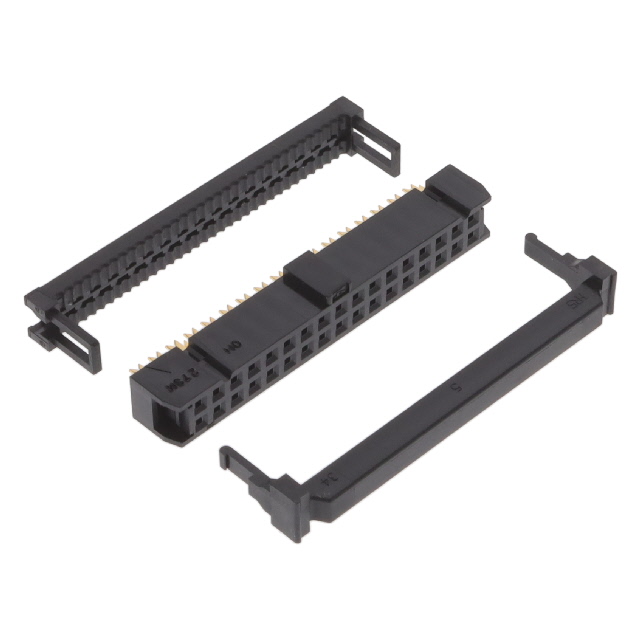

HIF3BA-34D-2.54R(63)

厂牌: HIROSE ELECTRIC
产品描述: 28 AWG Socket 2.54mm 2 34pin 200nm 金 黑色 IDC 导线安装,自由悬挂,通孔安装 47.75mm(长度)*7.2mm(高度)
供应商型号: J-HIF3BA-34D-2.54R(63)
供应商: 云汉优选
标准整包数: 60
HIROSE ELECTRIC 矩形连接器 - 自由悬挂/面板安装 HIF3BA-34D-2.54R(63)

HIF3BA-34D-2.54R(63)概述


    产品简介


    HIF3B系列是符合MIL标准的扁平电缆连接器,适用于多种广泛的应用。它不仅经过了UL认证,还具有防误插设计。该系列采用IDC(绝缘位移接触)技术,适合28 AWG的电线,其额定电流为1A,并且能在200V电压下正常工作。HIF3B系列因其高可靠性和广泛应用领域的适应性,在电子行业获得了广泛的认可。

    技术参数


    - 操作温度范围:-55°C 至 +85°C
    - 存储温度范围:-10°C 至 +60°C
    - 操作湿度范围:40% 至 80%
    - 存储湿度范围:40% 至 70%
    - 电流额定值:IDC类型 1A;压接 32 AWG和36 AWG类型 1A;其他类型 3A
    - 电压额定值:200V
    - 材料:绝缘体为黑色PBT材料,通过UL94V-0等级测试;接触件为铍铜材质,端子接触部位镀金,引脚头为黄铜,选择性镀金
    - 接触电阻:最大15毫欧
    - 耐振动性能:在10至55Hz频率范围内,振幅为0.75mm,各方向持续2小时无电气断开现象
    - 稳态湿度测试:在40°C,湿度90%-95%条件下持续96小时,绝缘电阻大于1000兆欧
    - 温度循环测试:经受-55°C至+15°C到+35°C再到+125°C五次循环后,无损坏、裂缝或部件松动现象
    - 耐用性测试:插拔次数达500次后,接触电阻仍小于等于15毫欧
    - 耐焊热测试:焊接浴温260°C,时间10秒;手动焊接360°C,时间5秒,无性能影响变形

    产品特点和优势


    1. 符合MIL标准:HIF3B系列严格遵守军事级别的MIL标准,确保了高度的可靠性和稳定性。
    2. UL认证:该系列已经通过了美国保险商实验室(UL)的安全认证,证明其质量和安全性。
    3. 防误插入设计:独特的机械设计有效防止错误安装,减少连接器失效的风险。
    4. 适配电缆:适用于UL2651标准的28 AWG扁平电缆,特别适合于复杂电路连接。
    5. 广泛的温度和湿度适应性:能够在极端环境下保持稳定的性能表现。
    6. 耐用性和抗振动性:通过多次的插拔和耐振动测试,确保长期可靠的连接性能。

    应用案例和使用建议


    应用场景
    HIF3B系列连接器被广泛应用于通信、航空航天、工业控制等领域。例如,它可以用于军用雷达系统中的信号传输,也可以应用于汽车电子控制系统中对稳定性和可靠性要求较高的场合。
    使用建议
    1. 正确安装:在安装前检查连接器的极化键槽和极化键是否正确安装,避免误插。
    2. 温度管理:由于该产品的工作温度范围较广,需要特别注意在高温或低温环境下的安装位置,以确保最佳性能。
    3. 湿度过滤:在高湿度环境中使用时,需要注意保护措施,如增加防水保护层等。
    4. 定期检查:在长期使用过程中,建议定期进行插拔次数的检测,以保证连接器的可靠性。

    兼容性和支持


    HIF3B系列与各类标准的扁平电缆和电子设备兼容。HIROSE ELECTRIC提供了全面的技术支持和服务,包括安装指南、维护手册和技术咨询等。此外,根据具体型号的不同,某些特定的产品还可以提供额外的支持服务。

    常见问题与解决方案


    1. 问:如何防止误插入?
    - 答:连接器设计了独特的极化键和键槽,仅允许在正确的方向上插入。请参照产品手册上的安装说明,确保正确的安装方式。

    2. 问:在高湿度环境下如何保证性能?
    - 答:使用前需确认环境湿度在40%至80%之间。如果湿度超出此范围,考虑使用外部防护套件或干燥剂来维持合适的湿度水平。

    总结和推荐


    HIF3B系列连接器以其出色的性能和广泛的应用范围,成为许多电子设备制造商的理想选择。其符合MIL标准的特性使其在恶劣环境下仍能保持卓越的性能,同时其独特的防误插设计极大地提升了安全性和可靠性。综合来看,HIF3B系列是值得推荐的产品。无论是用于通信、航空航天还是工业自动化等领域,都能表现出色,满足各种苛刻条件下的需求。

HIF3BA-34D-2.54R(63)参数

参数
触头镀层厚度 200nm
排数 2
颜色 黑色
电缆端接 IDC
线规 28 AWG
触头镀层
针脚数 34pin
间距 2.54mm
类型 Socket
长*宽*高 47.75mm(长度)*7.2mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘
