首页  >  产品百科  >  GT13S-1P/S-R

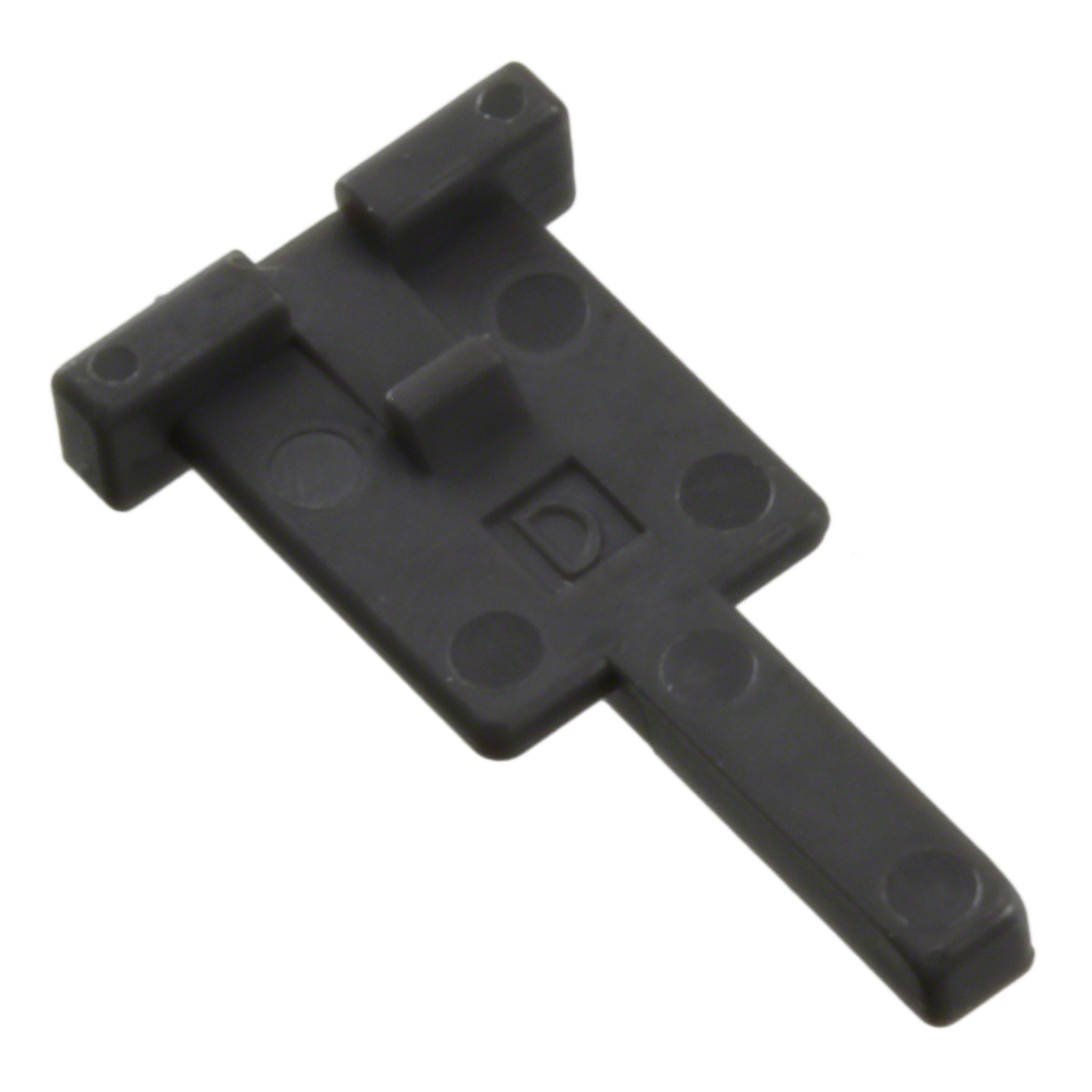

GT13S-1P/S-R

厂牌: HIROSE ELECTRIC
产品描述: Accessories,Automotive Connectors,Retainer 灰色 Retainer 固定安装
供应商型号: GT13S-1P/S-R
供应商: 云汉优选
标准整包数: 100
HIROSE ELECTRIC 同轴连接器(RF) - 配件 GT13S-1P/S-R

GT13S-1P/S-R概述

    GT13 系列空间节省型同轴电缆连接器

    产品简介


    GT13系列是专为汽车天线设计的空间节省型同轴电缆连接器。这种连接器旨在提供高效的信号传输性能,适用于汽车电视和无线电天线等应用。通过其独特的设计,GT13系列连接器在保证可靠性的同时,还能显著减少安装时间和提高装配质量。

    技术参数


    - 额定电流:信号1A,电源3A
    - 频率范围:最高可达1GHz
    - 工作温度:-30°C至+105°C
    - 额定电压:250V DC
    - 接触电阻:最大30mΩ(在1A DC条件下测量)
    - 绝缘电阻:最小100MΩ(在500V DC条件下测量)
    - 耐压:无绝缘击穿现象,650V AC持续1分钟
    - 插拔寿命:接触电阻最大60mΩ,经过30次插入/拔出循环

    产品特点和优势


    1. 一次性压接:内外导体一次压接完成,避免了接触内导体的风险,确保了一致的位置独立于操作者的技能水平。这种方法有助于稳定装配质量和减少组装时间。
    2. 紧凑轻便:相比HRS GT5系列,GT13系列更为紧凑和轻便,非常适合空间受限的应用环境。
    3. 高可靠性:采用铜合金和镀锡工艺,提高了连接器的可靠性和耐用性。

    应用案例和使用建议


    GT13系列广泛应用于汽车天线系统,特别是在需要高性能信号传输的环境中。例如,在一辆配备多个无线通信系统的现代汽车中,GT13系列连接器能够确保稳定的信号传输,从而提升用户体验。对于装配过程中,建议严格按照制造商提供的步骤进行操作,以确保最佳的性能表现。

    兼容性和支持


    GT13系列与多种终端兼容,包括GT13-2428/1.6-2.9SCF(55),GT13-30/1.6-2.9SCF(55),GT13-2428/F4-5SCF(55),GT13-30/F4-5SCF(55),GT13L-2428/1.1-2.2SCF(55),GT13L-2428/1.6-2.9SCF(55),GT13L-30/1.6-2.9SCF(55)等。此外,还需要配合专用的固定件(如GT13S-1P/S-R)一起使用,这些固定件需单独购买。

    常见问题与解决方案


    1. 连接器安装困难:建议使用制造商提供的专用工具,并确保按照正确的步骤操作。
    2. 接触电阻高:检查连接器和终端之间的接触是否紧密,并确认终端与连接器的兼容性。
    3. 耐压测试失败:检查耐压测试仪器设置是否正确,并确保连接器在测试过程中没有损坏。

    总结和推荐


    总体而言,GT13系列是一款高度可靠的汽车天线连接器,具有优异的信号传输能力和紧凑的设计。对于希望提升汽车天线性能的用户来说,GT13系列是一个非常值得考虑的选择。其易于安装的特点也使得它成为众多汽车制造商的理想选择。如果你正在寻找一款高效且可靠的汽车天线连接器,GT13系列绝对是一个不错的选择。

GT13S-1P/S-R参数

参数
颜色 灰色
基体镀层 -
配件类型 Retainer
类型 Accessories,Automotive Connectors,Retainer
安装方式 固定安装
零件状态 在售
包装方式 袋装

GT13S-1P/S-R厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

GT13S-1P/S-R数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 同轴连接器(RF) - 配件 HIROSE ELECTRIC GT13S-1P/S-R GT13S-1P/S-R数据手册
