ZX62-AB-5PA

产品分类: USB/DVI/HDMI 连接器
厂牌: HIROSE ELECTRIC
产品描述: 30V(AC) USB-micro AB USB 2.0 1 5 插头 底座安装,水平安装,贴片安装 8.8mm(长度)*5.6mm(高度)
供应商型号: H11580TR-ND
供应商: Digi-Key
标准整包数: 2000

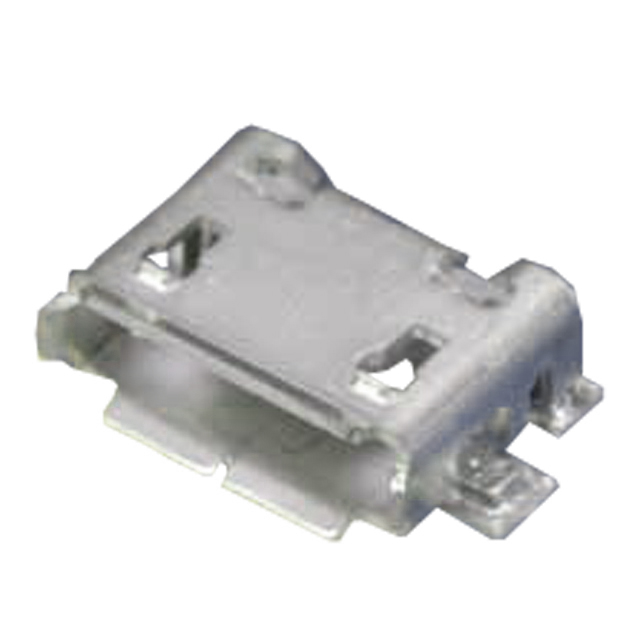

HIROSE ELECTRIC USB/DVI/HDMI 连接器 ZX62-AB-5PA

ZX62-AB-5PA概述


    产品简介


    ZX系列Micro-USB连接器符合USB 2.0标准,适用于各种高度可靠的应用场景。这些连接器极其小巧,且通过了物理、电气和环境要求测试。它们提供了多种安装和终端样式,使其能够在不同应用场合中灵活使用。ZX系列连接器主要包括插头(Plugs)和插座(Receptacles),设计用于高速数据传输和可靠的电源接口。

    技术参数


    - 数据传输速率:支持高达480 Mbps的数据传输速度,满足USB 2.0标准。
    - 电流评级:每接触点额定电流为1A,第1和第5接触点额定电流可达1.8A,其余接触点为0.5A。
    - 电压评级:最高支持30V AC电压。
    - 操作温度范围:-30°C至+85°C。
    - 存储温度范围:-30°C至+60°C。
    - 接触电阻:初始最大值为10mΩ,最终最大值为30mΩ。
    - 耐压能力:无闪络或绝缘击穿,在100V AC下持续1分钟内。
    - 电容:相邻接触点间最大2pF(1000Hz AC电压)。
    - 耐用性:插入/拔出10,000次后,接触电阻最大上升值为10mΩ。
    - 总插入/拔出力:插入力最大为35N,拔出力最小为8N。

    产品特点和优势


    1. 体积小:相比标准Mini-USB连接器,ZX系列体积减小约60%,但仍然支持高速数据传输。
    2. 多样的接口配置:支持Micro-B和Micro-AB接口,具备标准、中间和反向安装方式,适用于不同的应用需求。
    3. 可靠的连接机制:独特的Hirose主动锁扣机构保证了连接器的可靠性和持久性,即使多次使用,也能保持顺畅的插拔体验。
    4. 认证资格:Hirose是第一家获得Micro-USB认证(TID编号)的企业,确保产品质量和可靠性。

    应用案例和使用建议


    ZX系列Micro-USB连接器广泛应用于手机、平板电脑、便携式设备等领域,可支持数据传输、音频输出和充电等功能。根据实际应用场景,建议选择合适的接口配置和安装方式以最大化使用效率。例如,在需要高可靠性的情况下,如汽车应用,应联系公司代表获取更多信息。

    兼容性和支持


    ZX系列Micro-USB连接器具有良好的兼容性,可与其他标准的USB 2.0设备无缝对接。Hirose提供全面的技术支持和售后服务,帮助用户解决使用过程中可能遇到的问题。若需特定部件的详细图纸和技术规范,可直接联系公司进行查询。

    常见问题与解决方案


    - 问题1:如何正确处理和安装连接器?
    - 解决方案:应小心操作连接器,避免施加过大的外部力量。安装时应持握连接器主体,按照正确的方向进行操作,避免直接拉扯电缆。

    - 问题2:工具标记对连接器的功能有影响吗?
    - 解决方案:表面工具标记不会影响连接器的外观、形状或功能。这类情况属于正常现象。

    总结和推荐


    ZX系列Micro-USB连接器凭借其小巧的体积、高可靠性和广泛的适用性,成为现代电子设备的理想选择。该系列连接器不仅支持高速数据传输和电源供应,还具备出色的耐用性和兼容性。推荐在需要高效、可靠数据和电源接口的设备中使用ZX系列连接器。无论是手机、平板电脑还是其他便携式设备,都能从中受益。对于追求卓越性能和长期稳定性的用户,ZX系列Micro-USB连接器无疑是最佳选择。

ZX62-AB-5PA参数

参数
端口数 1
触头数量 5
类型 USB-micro AB
公母头 插头
规格 USB 2.0
额定电压 30V(AC)
长*宽*高 8.8mm(长度)*5.6mm(高度)
安装方式 底座安装,水平安装,贴片安装
包装方式 卷带包装

ZX62-AB-5PA厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

ZX62-AB-5PA数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC USB/DVI/HDMI 连接器 HIROSE ELECTRIC ZX62-AB-5PA ZX62-AB-5PA数据手册

ZX62-AB-5PA封装设计

查看详情并下载
Symbol
Footprint
3D Model
