ZX60-B-5S(31)

产品分类: USB/DVI/HDMI 连接器
厂牌: HIROSE ELECTRIC
产品描述: 30V(AC) USB-micro B USB 2.0 1 5 插头 水平安装,贴片安装,通孔安装
供应商型号: JY-ZX60-B-5S(31)
供应商: 云汉优选
标准整包数: 1

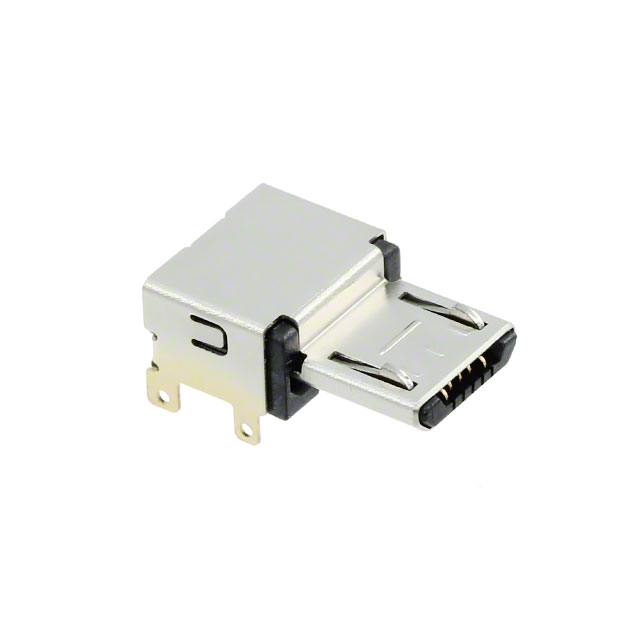

HIROSE ELECTRIC USB/DVI/HDMI 连接器 ZX60-B-5S(31)

ZX60-B-5S(31)概述

    ZX Series Micro-USB Connectors

    产品简介


    ZX系列Micro-USB连接器符合USB 2.0标准,提供极其小巧且高度可靠的接口。此系列包含各种安装和接线风格的插座和插头,适用于广泛的电子应用场合。ZX系列旨在提供高速数据传输(480 Mbps),并在紧凑的空间内实现卓越的耐用性和可靠性。

    技术参数


    - 电流规格:每个接触点最大为1A;接触点1和5的最大电流为1.8A;接触点2、3和4的最大电流为0.5A。
    - 电压规格:交流30V。
    - 工作温度范围:储存温度-30°C到+60°C,操作温度范围-30°C到+85°C。
    - 接触电阻:最大30mΩ(100mA条件下)。
    - 耐压能力:100V交流,持续1分钟。
    - 电容:相邻接触点间最大电容2pF(1000Hz交流电压下)。
    - 耐用性:接触电阻上升不超过初始值10mΩ,循环次数达10,000次。
    - 插入/拔出力:插入最大力35N,拔出最小力8N。

    产品特点和优势


    1. 尺寸缩减:相较于标准Mini-USB连接器,ZX系列连接器体积减少了约60%,同时保持USB 2.0标准规定的480Mbps数据传输速率。
    2. 接口配置:提供Micro-B和Micro-AB两种接口,具有标准、中间安装和倒装样式。
    3. 多种接线方式:提供表面贴装技术(SMT)、穿孔板焊接等多种安装方式,方便在不同应用场景中使用。
    4. 顺畅对接与分离:由于独特的Hirose主动锁扣机制,使得对接和分离操作更加顺畅,使用寿命更长。
    5. 认证资质:Hirose是首个获得Micro-USB认证的公司,产品已通过相关测试并具备相应的TID编号。

    应用案例和使用建议


    ZX系列Micro-USB连接器广泛应用于智能手机、平板电脑及其他便携式电子设备。建议在高可靠性需求的应用场景(如汽车工业)下,选择与特定型号匹配的产品,并确保连接稳定无误。
    对于高可靠性要求的汽车应用,我们建议您联系公司代表获取进一步信息和支持。

    兼容性和支持


    ZX系列连接器兼容于所有遵循USB 2.0标准的电子设备。客户可以享受由Hirose提供的全面技术支持服务,包括但不限于安装指导、故障排查等。如有需要,请联系我们的技术支持团队获取更多信息。

    常见问题与解决方案


    1. 问题:如何正确安装连接器?
    - 解答:确保按照制造商的指引进行安装,避免施加过大的外部力量。手持连接器主体部分进行对接,防止通过电缆施力。
    2. 问题:为何有些插座表面可见工具痕迹?
    - 解答:这是正常现象,不会影响插座的功能性。
    3. 问题:接头外观是否有生产批次变化?
    - 解答:不同批次可能会存在外观差异,但这不影响产品的性能。

    总结和推荐


    ZX系列Micro-USB连接器凭借其卓越的尺寸减小、高度可靠的设计以及多样的安装方式,使其在市场上具有很强的竞争力。适用于对空间有限但需要高速数据传输的各类电子设备。对于寻求高质量USB连接解决方案的用户,强烈推荐使用ZX系列Micro-USB连接器。

ZX60-B-5S(31)参数

参数
公母头 插头
规格 USB 2.0
额定电压 30V(AC)
端口数 1
触头数量 5
类型 USB-micro B
安装方式 水平安装,贴片安装,通孔安装
零件状态 在售
包装方式 卷带包装

ZX60-B-5S(31)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

ZX60-B-5S(31)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC USB/DVI/HDMI 连接器 HIROSE ELECTRIC ZX60-B-5S(31) ZX60-B-5S(31)数据手册

ZX60-B-5S(31)封装设计

查看详情并下载
Symbol
Footprint
3D Model
