QR/P1-SC2A-211(12)

产品分类: 背板连接器 - 触头
厂牌: HIROSE ELECTRIC
产品描述: QR/P6 SERIES RECTANGULAR MINIATURE MULTI-CONTACT RACK/PANEL CRIMP CONNECTOR
供应商型号: QR/P1-SC2A-211(12)
供应商: 国内现货
标准整包数: 5000

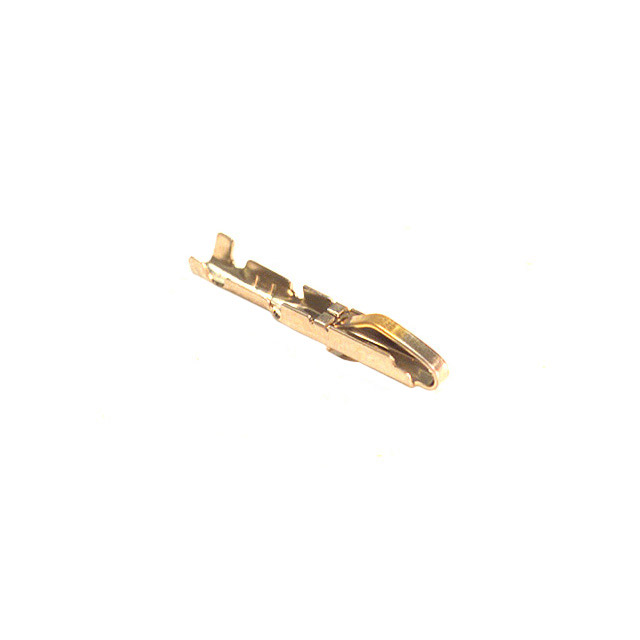

HIROSE ELECTRIC 背板连接器 - 触头 QR/P1-SC2A-211(12)

QR/P1-SC2A-211(12)概述

    QR/P1 系列矩形高针数插接式板对板连接器



    产品简介




    QR/P1 系列是日本广濑电机公司(Hirose Electric Co., Ltd.)推出的一款小型、矩形、高针数的插接式板对板连接器。该系列连接器设计用于机架和面板间的连接,旨在实现更高密度的安装。产品具有五种不同的针脚数:8、12、16、24 和 32,提供便捷的线缆压接连接方式,确保操作简便且可靠性高。适用于多种工业控制、通信系统及医疗设备等场合。


    技术参数




    - 额定电流:
    - 功率接触:最大 13A(使用 14 AWG 导线时)
    - 信号接触:最大 3A
    - 额定电压:
    - 功率接触:250V AC(120V AC 至 250V AC,250V AC 至 300V DC)
    - 信号接触:125V AC(125V AC 至 150V DC)
    - 绝缘电阻:
    - 最小 5000MΩ(500V DC 测试)
    - 耐压能力:
    - 功率接触:1000V AC 持续 1 分钟无闪络或击穿
    - 信号接触:500V AC 持续 1 分钟无闪络或击穿
    - 安全认证:
    - UL、CSA、TÜV 认证
    - 工作温度范围:
    - -10°C 至 +60°C


    产品特点和优势




    1. 插接设计:提供较大的有效对接长度,易于插拔。
    2. 浮动结构:采用浮动衬套设计,具备一定浮动范围(最大 0.4mm),适应不同安装误差。
    3. 安全认证:符合 UL、CSA、TÜV 认证标准,确保在各种严苛环境下的可靠使用。
    4. 紧凑设计:较传统 QR/P 系列更为紧凑,满足高密度安装需求。


    应用案例和使用建议




    1. 应用场景:广泛应用于工业自动化设备、通信网络系统及医疗仪器等领域。
    2. 使用建议:选择合适的电缆与连接器配合使用,以确保最佳性能。例如,对于功率接触,推荐使用 14 到 16 AWG 的电缆;对于信号接触,推荐使用 20 到 24 AWG 的电缆。如果需要组装非指定的电缆,建议联系销售代表获取专业指导。


    兼容性和支持




    - 兼容性:可与其他符合相关规格的设备或部件配合使用。
    - 支持服务:提供详尽的产品规格文档和技术支持,若有需要请联系销售代表。


    常见问题与解决方案




    1. 问:连接器安装过程中如何避免误装?
    - 解答:请参照产品说明书中的装配指南进行操作,同时使用专用工具确保正确安装。

    2. 问:如何判断连接器是否正常工作?
    - 解答:使用万用表测试连接器的导通性和绝缘性,确保没有短路现象发生。

    3. 问:如何处理连接器出现松动的情况?
    - 解答:检查连接器是否按照正确的扭矩值紧固,并确认电缆压接牢固。如问题依旧,可能需要更换连接器。


    总结和推荐




    综上所述,QR/P1 系列连接器凭借其紧凑设计、高密度安装、安全认证及可靠连接等特点,在众多工业应用中表现出色。建议在需要高可靠性连接的场合优先选用。无论是在工厂自动化还是通信设备领域,该系列产品均能提供卓越的性能表现,值得信赖。

QR/P1-SC2A-211(12)参数

参数
安装方式 压入式
零件状态 在售
包装方式 卷带包装

QR/P1-SC2A-211(12)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

QR/P1-SC2A-211(12)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 背板连接器 - 触头 HIROSE ELECTRIC QR/P1-SC2A-211(12) QR/P1-SC2A-211(12)数据手册

QR/P1-SC2A-211(12)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 0.9595
库存: 5439
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 4797.5
