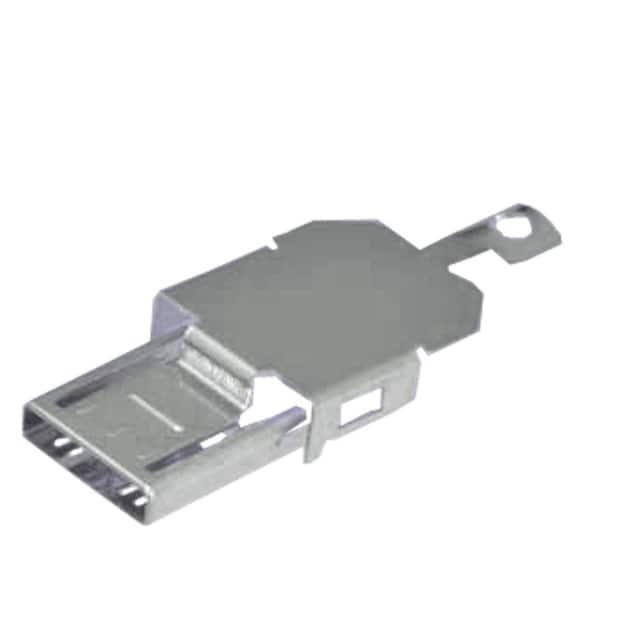

ZX40-A-SLDA

产品分类: USB/DVI/HDMI 连接器
厂牌: HIROSE ELECTRIC
产品描述: Micro USB Type A Connectors,Micro USB Type A Plug,Type A,USB,USB Connectors 1 5Contact 板安装,顶部安装
供应商型号: 4072281
供应商: 海外现货
标准整包数: 10
HIROSE ELECTRIC USB/DVI/HDMI 连接器 ZX40-A-SLDA

ZX40-A-SLDA概述


    产品简介


    ZX系列微USB连接器符合USB 2.0标准,适用于各种小型且高可靠性的连接需求。这些连接器提供了广泛的设计选择,包括多种安装和端接方式,可以应用于不同的领域。

    技术参数


    1. 尺寸
    - 比标准Mini-USB连接器小约60%,保持了480 Mbps的高速数据传输能力。
    2. 接口配置
    - 微B和微AB接口(标准、中置和反装式)。
    - SMT和穿孔式PC板端接。
    3. 插头样式
    - 相应于接口,支持微A和微B接口,可直接焊接或PCB焊接。
    4. 操作性能
    - 平滑的对接和分离操作,减少磨损,延长使用寿命。独特的Hirose主动卡扣机制确保可靠的耐用性连接。
    5. 其他性能
    - 接触电阻:最大30mΩ(100mA测试电流)。
    - 耐受电压:无击穿或绝缘击穿(100V交流电,持续1分钟)。
    - 容量:相邻触点间最大为2pF(1kHz下交流电压)。
    - 使用寿命:插入/拔出10,000次后接触电阻上升不超过初始值的10mΩ。
    - 插入力:最大35N;拔出力:最小8N。
    6. 工作条件
    - 工作温度范围:-30°C到+85°C。
    - 存储温度范围:-30°C到+60°C。

    产品特点和优势


    1. 尺寸小巧
    - 体积减小约60%,却依然保持高速数据传输的能力,满足对空间要求高的设备需求。
    2. 可靠性高
    - 通过耐久性测试验证了其可靠性,即使在反复使用后仍能保证良好的连接效果。
    3. 多种接口配置
    - 支持微B和微AB两种接口,提供多种安装和端接方式,灵活适应不同应用需求。
    4. 平滑对接体验
    - 独特的卡扣机制保证了稳定的连接,提升了用户体验。
    5. 认证优势
    - Hirose是第一个获得Micro-USB认证的公司,产品具有更强的市场认可度。

    应用案例和使用建议


    ZX系列微USB连接器广泛应用于消费电子、移动设备及车载系统等领域。例如,在汽车电子系统中,它们可用于车载信息娱乐系统和导航系统的数据传输。对于终端用户,以下是一些使用建议:
    1. 正确安装
    - 在安装时需遵循制造商提供的指南,确保连接器被正确装配并固定,以避免过大的外部力量导致损坏。
    2. 避免拉扯
    - 在拆卸时不应通过拉扯电缆来进行,而应该按照设计的方向平稳地分离插头和插座。

    兼容性和支持


    ZX系列微USB连接器可以与其他符合USB 2.0标准的设备无缝兼容。Hirose Electric提供全面的技术支持和售后服务,确保客户能够充分利用这些连接器的优势。

    常见问题与解决方案


    1. Q: 插头和插座不易分离怎么办?
    - A: 可能是因为安装方向错误或未完全插入。请确保按照正确的方向安装,并尝试轻推插头使其完全插入后再拔出。
    2. Q: 连接器出现接触不良怎么办?
    - A: 检查连接器是否有明显的物理损伤,如断针或变形。如果有损坏,请更换新的连接器。
    3. Q: 如何处理长时间暴露在极端环境下导致的性能下降?
    - A: 根据应用的具体情况调整使用条件,如有必要,考虑使用额外的防护措施,如防水套等。

    总结和推荐


    ZX系列微USB连接器是一款高性能、高可靠性的产品,具有广泛的适用性和优越的操作性能。由于其小巧的体积和高度的兼容性,非常适合用于各类小型设备。结合以上各项优势,我们认为这款连接器非常值得推荐使用。

ZX40-A-SLDA参数

参数
规格 -
额定电压 -
端口数 1
触头数量 5Contact
类型 Micro USB Type A Connectors,Micro USB Type A Plug,Type A,USB,USB Connectors
公母头 -
安装方式 板安装,顶部安装
零件状态 在售
包装方式 卷带包装

ZX40-A-SLDA厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

ZX40-A-SLDA数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC USB/DVI/HDMI 连接器 HIROSE ELECTRIC ZX40-A-SLDA ZX40-A-SLDA数据手册

ZX40-A-SLDA封装设计

查看详情并下载
Symbol
Footprint
3D Model
