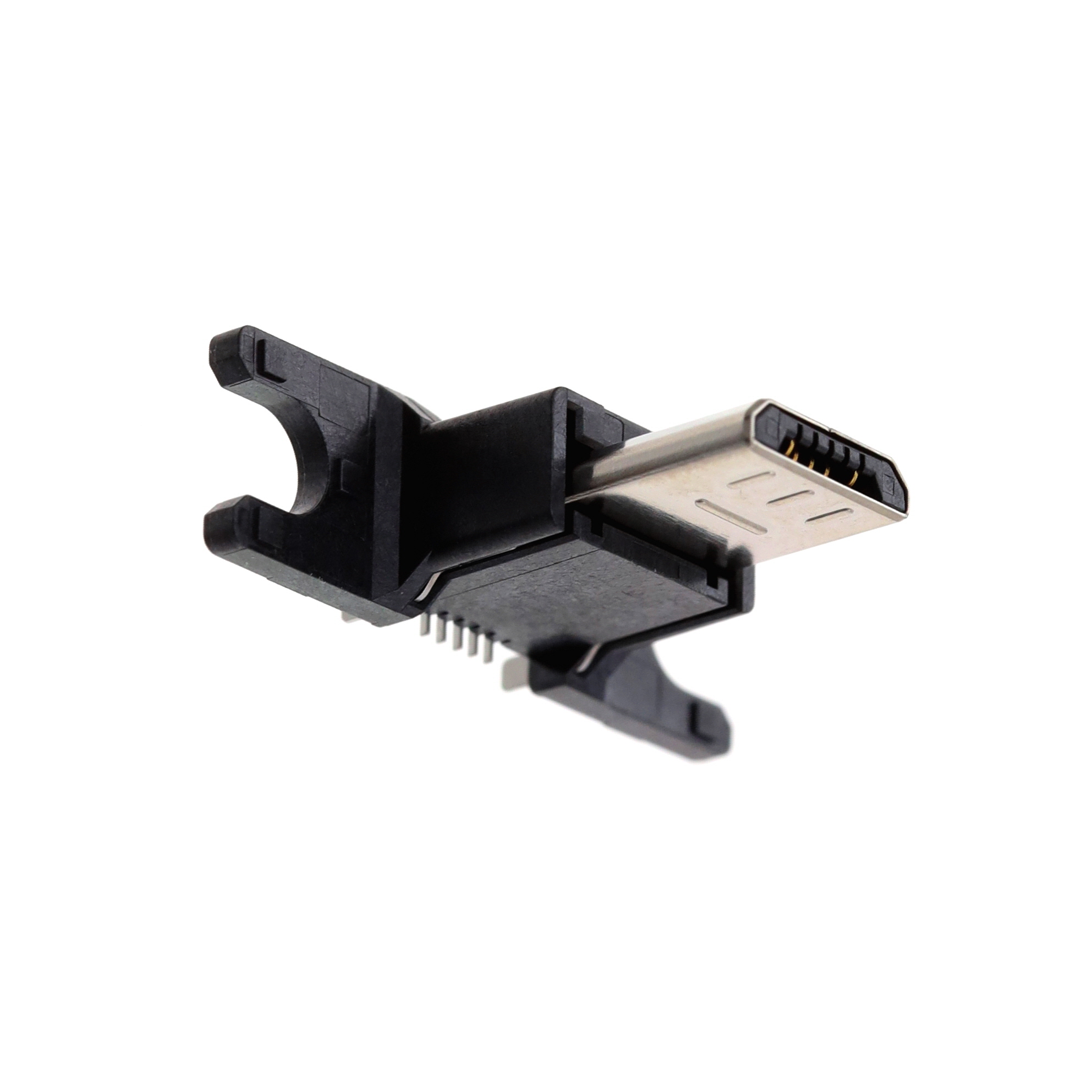

ZX80-B-5SA(31)

产品分类: USB/DVI/HDMI 连接器
厂牌: HIROSE ELECTRIC
产品描述: Hirose USB2.0B公头 USB连接器, ZX系列, 表面, 焊接端接
供应商型号: AV-A-HISZX80B5SA31
供应商: Avnet
标准整包数: 200
HIROSE ELECTRIC USB/DVI/HDMI 连接器 ZX80-B-5SA(31)

ZX80-B-5SA(31)概述

    ZX360 Series USB3.0 Micro-B Connector 技术手册解析

    1. 产品简介


    ZX360 系列是符合 MicroUSB 3.0 规范的 Micro-USB 连接器,支持高达 5Gbps 的高速数据传输。作为下一代接口,它适用于各种小型设备,提供卓越的数据传输性能和可靠性。

    2. 技术参数


    | 参数名称 | 规格 |

    | 额定电流 | 1A/接触(信号),1.8A/接触(电源),0.5A/其他 |
    | 额定电压 | 30V AC |
    | 工作温度范围 | -30°C 至 +85°C |
    | 存储温度范围 | -30°C 至 +60°C |
    | 接触电阻 | ≤30mΩ(100mA 测试) |
    | 耐压测试 | 100V AC / 1 分钟无闪络或击穿 |
    | 电容 | 相邻触点间 ≤2pF(1000Hz 交流电压) |
    | 使用寿命 | 插拔循环 10,000 次后接触电阻增加≤10mΩ |
    | 插入/拔出力 | 插入:≤35N;初始拔出:≥10N;耐久后拔出:≥8N |

    3. 产品特点和优势


    - 高数据传输速率:支持 USB 3.0 的 5Gbps 高速传输,比 MicroUSB 2.0 的 480Mbps 快 10 倍。
    - 兼容性:全面支持 MicroUSB 2.0 设备,保证了良好的兼容性。
    - 可靠性和耐用性:独特的主动锁紧机制提供了清晰的触觉反馈,且不会因重复使用而减退。
    - 环保材料:符合 RoHS 标准,为无卤素产品,最大溴、氯含量分别为 900ppm 和 1500ppm。
    - 广泛的应用领域:适用于汽车等需要高可靠性的场合。

    4. 应用案例和使用建议


    ZX360 系列广泛应用于智能手机、平板电脑和其他便携式电子设备。对于要求高可靠性的应用,如汽车电子系统,建议联系销售代表获取更多详细信息。安装时应注意:
    - 将插头直接从插座上垂直拔出,不要拉扯线缆以免损坏连接器。
    - 虽然插槽表面可能有轻微划痕,但不影响整体性能。

    5. 兼容性和支持


    ZX360 系列支持与各种 MicroUSB 2.0 设备无缝连接,适用于多种不同的电子设备。制造商 Hirose Electric Co., Ltd. 提供技术支持和维修服务。如果您需要了解某个产品的 TID 号码状态,可直接联系销售代表。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头插入困难 | 确认接口是否有污物,必要时清洁。 |
    | 数据传输不稳定 | 检查插头是否正确插入,重新连接试试。 |
    | 插头接触不良 | 检查插孔和插针是否有损坏,更换受损部件。 |

    7. 总结和推荐


    ZX360 系列 USB3.0 Micro-B 连接器以其出色的传输速度、可靠的锁紧机制和环保特性,在市场上具有很强的竞争力。无论是追求高性能还是关注环保标准的企业和个人用户,该系列都是值得推荐的选择。如果您对高可靠性和高性能有需求,特别是用于汽车等关键领域的应用,强烈推荐使用此系列连接器。

ZX80-B-5SA(31)参数

参数
端口数 1
触头数量 5
类型 USB-micro B
公母头 插头
规格 USB 2.0
额定电压 30V(AC)
安装方式 垂直安装,法兰安装,贴片安装,通孔安装
零件状态 在售
包装方式 卷带包装

ZX80-B-5SA(31)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

ZX80-B-5SA(31)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC USB/DVI/HDMI 连接器 HIROSE ELECTRIC ZX80-B-5SA(31) ZX80-B-5SA(31)数据手册

ZX80-B-5SA(31)封装设计

查看详情并下载
Symbol
Footprint
3D Model
