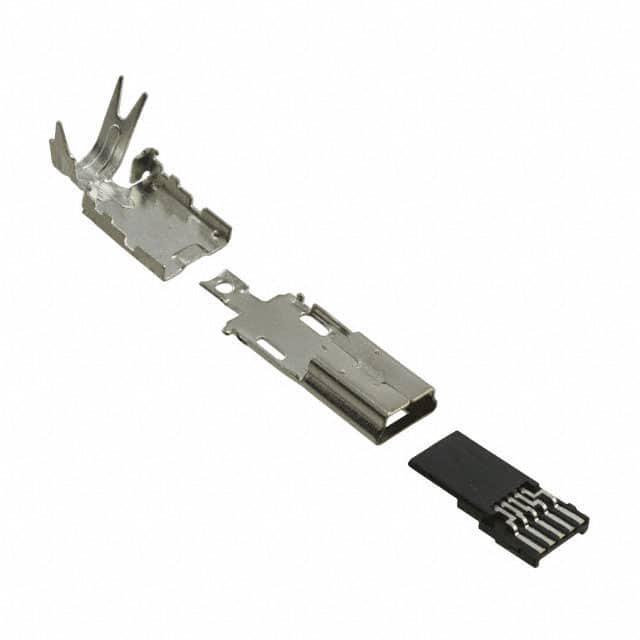

UX40A-MB-5P

产品分类: USB/DVI/HDMI 连接器
厂牌: HIROSE ELECTRIC
产品描述: Hirose USB2.0B公头 USB连接器, UX系列, 电缆安装, 焊接端接
供应商型号: JY-UX40A-MB-5P
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC USB/DVI/HDMI 连接器 UX40A-MB-5P

UX40A-MB-5P概述


    产品简介


    USB 2.0标准连接器(UX系列)是一种高性能电子元器件,广泛应用于个人电脑外设、数据终端、便携式终端、数码相机以及其他设备。这些连接器不仅符合USB 2.0标准,还通过了USB协会指定认证组织的认证,能够实现高达480 Mbps的数据传输速率,提供卓越的外围设备连接能力。

    技术参数


    - 兼容性:UX系列连接器完全兼容USB 2.0标准。
    - 低偏移结构:插头和插座之间的接触号(2和3)设计为相等的电气长度,确保理论上的零偏移。
    - 无热缩管需求:线束终止部分固定在模具上,独特的金属屏蔽结构防止短路的发生,无需使用热缩管。
    - 易于处理的插头:插头采用咔嗒锁定设计,确保可靠的连接。过模部分设计紧凑,节省空间。
    - 金属屏蔽:提供SMT或DIP安装的金属屏蔽选项。
    - 定位凸台:可选配或不配定位凸台,以适应不同PCB设计。
    - 适合自动安装:适用于自动装配机。
    - RoHS合规:所有材料和物质均符合RoHS标准。

    产品特点和优势


    1. 高速传输:最高可达480 Mbps,满足高带宽需求。
    2. 低偏移设计:零偏移的设计保证了数据传输的稳定性。
    3. 易于安装:设计人性化,方便用户安装和维护。
    4. 灵活的选择:支持SMT和DIP安装方式,适用于多种应用环境。
    5. 环保合规:符合RoHS标准,适用于现代绿色制造标准。

    应用案例和使用建议


    - 个人电脑外设:可用于笔记本电脑、键盘、鼠标等外围设备的连接。
    - 便携式设备:数码相机、MP3播放器等需要高速传输的小型设备。
    - 数据终端:如打印机、扫描仪等需要稳定数据传输的设备。
    使用建议:
    - 在进行安装时,确保按照制造商的指南正确使用定位凸台。
    - 使用前检查接头是否牢固安装,确保良好的电气连接。
    - 对于需要高频振动的应用环境,可以考虑添加额外的机械加固措施。

    兼容性和支持


    UX系列连接器具有良好的兼容性,可与其他符合USB 2.0标准的设备无缝对接。制造商提供全面的技术支持和维护服务,包括详细的安装指南和技术文档。

    常见问题与解决方案


    - 问题1:连接不稳定。
    - 解决方案:检查插头和插座是否正确对齐,确保定位凸台的位置正确。
    - 问题2:接触电阻过高。
    - 解决方案:清洁接触面,使用适当的清洗剂去除污垢和氧化物。
    - 问题3:无法插入或拔出。
    - 解决方案:检查是否有异物阻塞插口,确认插头和插座之间没有过紧的摩擦。

    总结和推荐


    UX系列USB 2.0标准连接器凭借其高速传输、低偏移结构和便捷安装的特点,在多种应用环境中表现出色。该产品不仅符合RoHS标准,还提供了广泛的配置选择,适用于各种复杂的工业和消费电子应用。综上所述,强烈推荐使用UX系列连接器以获得最佳的性能和可靠性。

UX40A-MB-5P参数

参数
公母头 插头
规格 USB 2.0
额定电压 30V(AC)
端口数 1
触头数量 5
类型 USB-mini B
长*宽*高 7.45mm(长度)*22.7mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

UX40A-MB-5P厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

UX40A-MB-5P数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC USB/DVI/HDMI 连接器 HIROSE ELECTRIC UX40A-MB-5P UX40A-MB-5P数据手册

UX40A-MB-5P封装设计

查看详情并下载
Symbol
Footprint
3D Model
