TM11APA1-88P

产品分类: 模块化连接器 - 插头
厂牌: HIROSE ELECTRIC
产品描述: Hirose RJ45接口 TM11P系列, 公插RJ45 连接器, 电缆安装型, 单路单口
供应商型号: ET-2300427
供应商: 海外现货
标准整包数: 1

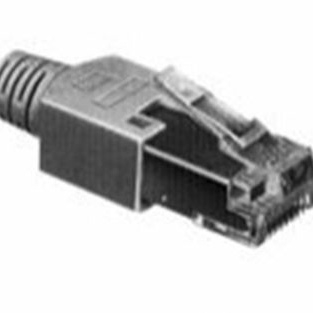

HIROSE ELECTRIC 模块化连接器 - 插头 TM11APA1-88P

TM11APA1-88P概述

    电子元器件产品技术手册

    1. 产品简介


    本文介绍的是来自Hirose Electric Co., Ltd. 的系列电子连接器产品,包括TM11P-66P、TM11AP-88P 和 TM11APA-88P。这些连接器主要用于电缆连接,具有不同的导体数和封装方式。它们广泛应用于电子设备、通信设备和其他需要高可靠性的信号传输场合。

    2. 技术参数


    以下是各型号的主要技术参数:
    - TM11P-66P
    - 插头类型:六导体,直盖
    - 覆盖颜色:米色、黑色
    - 材料与电镀:聚碳酸酯插头壳、磷青铜端子、聚碳酸酯覆盖层,镀金
    - 额定电流:0.5 A/针
    - 额定电压:125 VAC/针
    - 绝缘电阻:≥100 MΩ
    - 耐压测试:500 Vrms AC,持续1分钟
    - 导线直径:0.9~1.0 mm
    - 包装数量:每包100个
    - TM11AP-88P
    - 插头类型:八导体,直盖
    - 覆盖颜色:多种可选
    - 材料与电镀:聚碳酸酯插头壳、磷青铜端子、聚碳酸酯覆盖层,镀金
    - 额定电流:0.5 A/针
    - 额定电压:125 VAC/针
    - 绝缘电阻:≥100 MΩ
    - 耐压测试:500 Vrms AC,持续1分钟
    - 导线直径:0.9~1.0 mm
    - 包装数量:每包100个
    - TM11APA-88P
    - 插头类型:L形/ T形,八导体,直盖
    - 覆盖颜色:米色、黑色
    - 材料与电镀:聚碳酸酯插头壳、磷青铜端子、聚碳酸酯覆盖层,镀金
    - 额定电流:0.5 A/针
    - 额定电压:125 VAC/针
    - 绝缘电阻:≥100 MΩ
    - 耐压测试:500 Vrms AC,持续1分钟
    - 导线直径:0.9~1.0 mm
    - 包装数量:每包100个

    3. 产品特点和优势


    这些连接器的特点包括:
    - 多导体配置:适应不同复杂度的应用需求。
    - 高可靠性:额定电压和电流的设计确保了高稳定性和耐用性。
    - 广泛的适用性:支持多种覆盖颜色,以满足不同设计需求。
    - 环保材料:符合RoHS标准,有助于减少环境污染。
    - 良好的电气性能:高绝缘电阻和高耐压测试,确保信号传输的稳定性。

    4. 应用案例和使用建议


    这些连接器可以广泛应用于各种场合,例如:
    - 电信设备
    - 数据中心
    - 汽车电子
    - 工业自动化设备
    使用建议:
    - 确保导线直径在推荐范围内以避免接触不良。
    - 在组装过程中使用配套工具,以保证连接稳固可靠。
    - 注意环境温度和湿度,避免超出产品的额定工作范围。

    5. 兼容性和支持


    这些产品与其它Hirose标准连接器兼容,且得到了厂商提供的技术支持。如需进一步了解,请联系Hirose的销售代表。

    6. 常见问题与解决方案


    - 问题:如何判断连接器是否正确安装?
    - 解决方案:检查连接器上的标志和标识,确保导体与插孔对应,并进行耐压测试确认连接质量。

    - 问题:连接器接触不良怎么办?
    - 解决方案:检查导线直径是否符合规格,确保连接紧密。如问题仍然存在,考虑重新制作连接。

    7. 总结和推荐


    总体而言,Hirose的TM11系列连接器提供了优异的电气性能和高可靠性,适合各种复杂应用场景。鉴于其广泛的适用性、环保特性和良好的技术支持,强烈推荐使用。

    本文根据Hirose Electric Co., Ltd. 官方技术手册编写,所有信息仅供参考。详细设计和最新信息请参阅官方图纸和网站。

TM11APA1-88P参数

参数
长*宽*高 30mm(长度)*11.7mm(宽度)
安装方式 导线安装
零件状态 在售
包装方式 散装

TM11APA1-88P厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

TM11APA1-88P数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 模块化连接器 - 插头 HIROSE ELECTRIC TM11APA1-88P TM11APA1-88P数据手册

TM11APA1-88P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.7644 ¥ 65.6094
10+ $ 5.6718 ¥ 47.9267
25+ $ 5.2295 ¥ 44.1896
50+ $ 4.8287 ¥ 40.8027
100+ $ 4.4585 ¥ 37.674
300+ $ 4.0458 ¥ 34.1874
500+ $ 3.8658 ¥ 32.6664
1000+ $ 3.7482 ¥ 31.6719
库存: 752
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 65.6
直接购买
加入购物车
