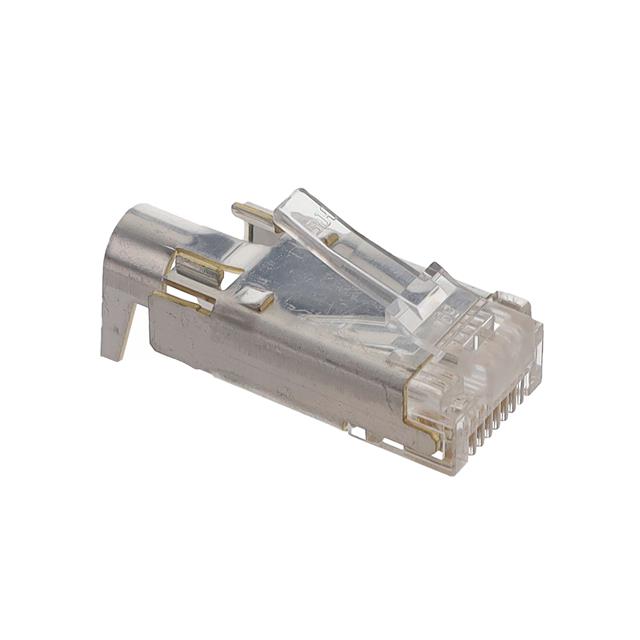

TM11AP-88P(21)

产品分类: 模块化连接器 - 插头
厂牌: HIROSE ELECTRIC
产品描述: Conn RJ-45 PL 8 POS IDT ST Cable Mount 8 Terminal 1 Port Tray
供应商型号: TM11AP-88P(21)-ND
供应商: Digi-Key
标准整包数: 1
HIROSE ELECTRIC 模块化连接器 - 插头 TM11AP-88P(21)

TM11AP-88P(21)概述

    电子元器件产品技术手册解析

    1. 产品简介


    本技术手册介绍了Hirose Electric Co., Ltd.生产的多种型号插头及其配件。这些插头属于小型连接器系列产品,具有坚固耐用的设计,广泛应用于工业自动化、通信设备、家用电器等领域。其中包含三种主要类型的插头:六导体直式插头(TM11P-66P)、八导体直式插头(TM11AP-88P)、以及带有不同角度设计(如L形和T形)的八导体插头(TM11APA-88P 和 TM11APA1-88P)。所有产品均符合RoHS环保标准,且提供多样化的颜色选择以满足客户个性化需求。

    2. 技术参数


    以下是各型号插头的主要技术规格:
    | 参数 | TM11P-66P | TM11AP-88P | TM11APA-88P |
    ||
    | 导体数量 | 6 | 8 | 8 |
    | 封装方式 | 直式 | 直式 | L形/特殊形状 |
    | 额定电流(per pin) | 0.5 A | 0.5 A | 0.5 A |
    | 额定电压(AC) | 125 V | 125 V | 125 V |
    | 绝缘电阻(最小值) | 100 MΩ | 100 MΩ | 100 MΩ |
    | 耐压值(r.m.s. AC) | 500 V | 500 V | 500 V |
    | 工作温度范围 | -40°C ~ +85°C | -40°C ~ +85°C | -40°C ~ +85°C |
    适用电缆参数:
    - 导体直径范围:φ0.9 mm ~ φ1.0 mm
    - 外部绝缘直径:φ5 mm 或 φ5.8 mm

    3. 产品特点和优势


    1. 高可靠性:采用磷青铜镀金终端,确保长期稳定接触性能;
    2. 多样化选择:丰富的颜色和角度选项满足不同的应用场景;
    3. 紧凑设计:尺寸小巧,适合空间受限的设计需求;
    4. 环境友好:全系列符合RoHS标准,减少对环境的影响;
    5. 兼容性强:可适配多种规格电缆,适用于多领域用途。

    4. 应用案例和使用建议


    应用案例:
    - 工业机器人手臂的信号传输连接;
    - 智能家居控制面板内部布线;
    - 医疗设备信号接口连接。
    使用建议:
    - 在安装过程中,需注意根据实际电缆直径选用合适的电线夹持组件;
    - 确保插头与插座之间紧密对接,避免松动影响信号传输质量;
    - 定期检查插头表面是否有污垢或腐蚀现象,及时清洁维护。

    5. 兼容性和支持


    该系列插头能够与其他标准的Molex、TE Connectivity等品牌插接件配套使用。制造商提供详尽的技术文档下载通道及在线客服支持,帮助用户快速解决装配和技术问题。此外,Hirose还提供了详细的组装图纸和工具指南,便于客户自行完成插头组装。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头插入困难 | 确认插头和插座的型号匹配正确 |
    | 信号传输不稳定 | 检查接触点是否有氧化现象并清理干净 |
    | 插头外壳损坏 | 更换新的插头壳体 |

    7. 总结和推荐


    综上所述,Hirose Electric Co., Ltd.的TM系列插头以其高性能、高可靠性和环保特性在市场上占据重要地位。无论是工业级还是消费级应用场景,该系列产品都展现出卓越的适应能力和竞争优势。强烈推荐给需要高质量连接解决方案的专业人士和企业用户。
    结论:此款产品值得高度评价和广泛推广!

TM11AP-88P(21)参数

参数
长*宽*高 30.2mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 散装,托盘

TM11AP-88P(21)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

TM11AP-88P(21)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 模块化连接器 - 插头 HIROSE ELECTRIC TM11AP-88P(21) TM11AP-88P(21)数据手册

TM11AP-88P(21)封装设计

查看详情并下载
Symbol
Footprint
3D Model
