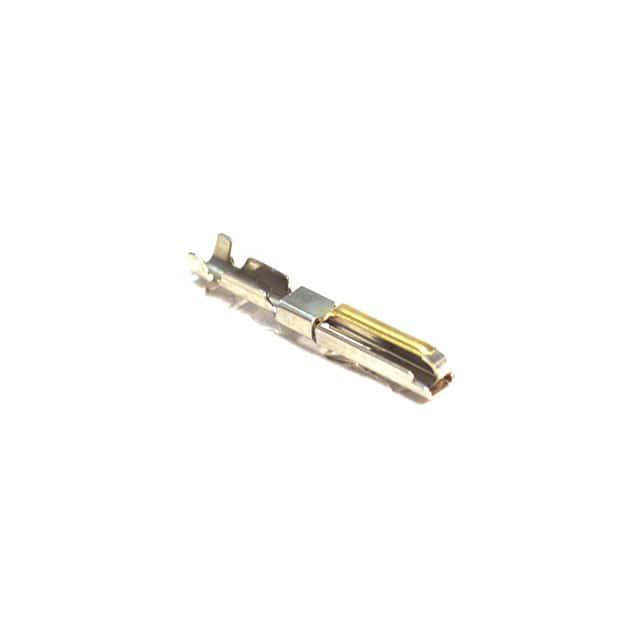

QR/P1-PC2A-111(12)

产品分类: 背板连接器 - 触头
厂牌: HIROSE ELECTRIC
产品描述: Contact PIN Crimp ST Cable Mount 24-28AWG Bag
供应商型号: JY-QR/P1-PC2A-111(12)
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC 背板连接器 - 触头 QR/P1-PC2A-111(12)

QR/P1-PC2A-111(12)概述

    QR/P1 Series: 小型矩形高引脚数面板压接连接器

    产品简介


    QR/P1系列是专为机架和面板设计的小型矩形高引脚数压接连接器,它继承了市场上广受好评的QR/P系列的优点,并进一步优化,使其能够实现更高的密度安装。QR/P1系列提供了五种不同的引脚数选项:8、12、16、24和32,适用于多种应用场景。该系列产品通过采用压接终端,确保了更简便的工作性和更高的可靠性。

    技术参数


    - 额定电流:
    - 功率接触:最大13A(使用14AWG导线)
    - 信号接触:最大3A
    - 额定电压:
    - 功率:交流250V
    - 信号:交流125V
    - 绝缘电阻:最小5000MΩ(直流500V)
    - 耐压测试:无闪络或绝缘击穿,交流1000V(功率),交流500V(信号)
    - 工作温度范围:-10°C到+60°C
    - 接触电阻:
    - 功率接触:最大10mΩ(直流1A测量)
    - 信号接触:最大15mΩ(直流1A测量)

    产品特点和优势


    1. 插拔式设计:具有较大的有效结合长度,便于安装和拆卸。
    2. 浮动衬套:允许浮动设计,增强抗震动和抗冲击能力。
    3. 安全认证:通过UL、CSA和TÜV认证,符合国际安全标准。

    应用案例和使用建议


    QR/P1系列连接器广泛应用于通讯设备、工业自动化、医疗设备和航空航天等领域。例如,在一个工业自动化项目中,工程师可以使用QR/P1系列连接器来实现高速数据传输和电源供应,提高系统的可靠性和效率。为了优化使用效果,建议选择合适的电缆类型,并确保电缆的规格符合要求。

    兼容性和支持


    QR/P1系列连接器的设计兼容性强,适用于多种类型的电缆和设备。制造商提供了详细的图纸和技术规格,以及各种工具(手动压接工具和自动压接工具)以方便安装和维护。对于特定的应用场景或定制需求,客户可以通过联系销售代表获得更专业的技术支持。

    常见问题与解决方案


    - Q:如何正确选择引脚数?
    - A:根据实际应用场景中的需要,合理选择引脚数。例如,如果需要较高的电流承载能力,则可以选择更多的引脚数。
    - Q:如何保证连接器的安全性和可靠性?
    - A:严格按照制造商提供的图纸和规格进行组装,并使用适当的工具。如有必要,可联系销售代表以获取更多专业指导。
    - Q:如何清洁和保养连接器?
    - A:定期用专用工具清洁连接器接口,避免灰尘和杂质影响性能。

    总结和推荐


    总体来看,QR/P1系列连接器凭借其紧凑设计、高效性能和可靠的安全认证,成为了一款非常优秀的产品。无论是用于工业自动化还是其他高端应用场景,都表现出色。因此,我们强烈推荐使用QR/P1系列连接器,以提升系统整体的可靠性和效率。

QR/P1-PC2A-111(12)参数

参数
安装方式 压入式
零件状态 在售
包装方式 散装

QR/P1-PC2A-111(12)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

QR/P1-PC2A-111(12)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 背板连接器 - 触头 HIROSE ELECTRIC QR/P1-PC2A-111(12) QR/P1-PC2A-111(12)数据手册

QR/P1-PC2A-111(12)封装设计

查看详情并下载
Symbol
Footprint
3D Model
