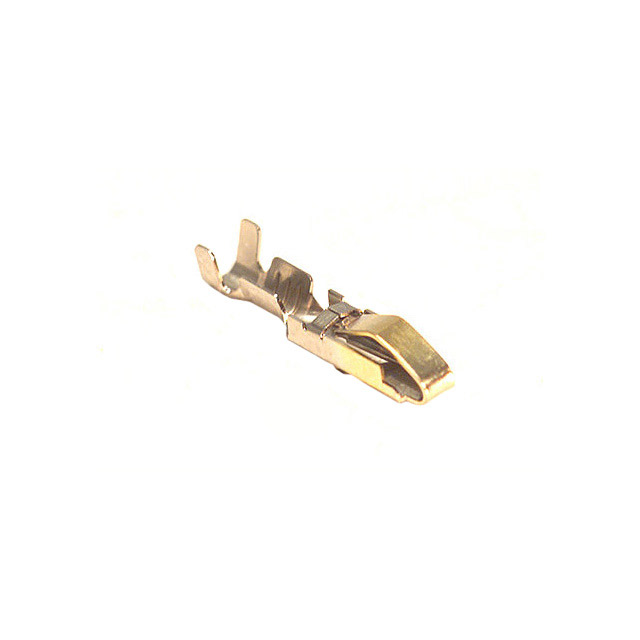

QR/P1-SC1A-211(12)

产品分类: 背板连接器 - 触头
厂牌: HIROSE ELECTRIC
产品描述: QR/P6 SERIES RECTANGULAR MINIATURE MULTI-CONTACT RACK/PANEL CRIMP CONNECTOR
供应商型号: QR/P1-SC1A-211(12)
供应商: 国内现货
标准整包数: 10
HIROSE ELECTRIC 背板连接器 - 触头 QR/P1-SC1A-211(12)

QR/P1-SC1A-211(12)概述

    QR/P1 系列:紧凑型矩形高引脚数插件连接器

    产品简介


    QR/P1 系列是日本广濑电机(Hirose Electric Co., Ltd.)推出的紧凑型矩形多引脚数插件连接器,专为机架和面板设计。这一系列继承了广濑的 QR/P 系列成功经验,提供了更高的密度安装解决方案。QR/P1 系列有五种不同引脚数配置:8、12、16、24 和 32,能够满足各种复杂的电气连接需求。

    技术参数


    | 参数 | 规格 |

    | 额定电流 | 功率:13A(使用14 AWG导线时),信号:3A |
    | 工作温度范围 | -10°C 到 +60°C |
    | 额定电压 | 功率:250V AC,信号:125V AC |
    | 接触电阻 | 功率接触:≤10mΩ,信号接触:≤15mΩ |
    | 绝缘电阻 | ≥5000MΩ(测试电压500V DC) |
    | 耐压 | 功率:1000V AC 1分钟,信号:500V AC 1分钟 |

    产品特点和优势


    1. 插拔设计:采用大有效插拔长度的设计,确保稳定的连接。
    2. 浮动套管:浮动设计使装配更加灵活,提高了可靠性。
    3. 认证标志:UL、CSA 和 TÜV 认证,保障产品质量和安全性。

    应用案例和使用建议


    QR/P1 系列适用于多种应用场景,如数据中心、工业自动化、通信设备等。具体使用建议如下:
    - 在安装过程中确保电缆适配,避免非指定电缆使用带来的风险。
    - 严格按照规范进行组装,以保证最佳的连接效果。
    - 使用适当的工具和夹具,提高工作效率和安全性。

    兼容性和支持


    QR/P1 系列与多种电缆适配,提供灵活的连接解决方案。制造商提供了一系列手动和自动压接工具,确保高效且可靠的安装过程。广濑电机还提供技术支持和售后服务,帮助用户解决安装和使用过程中遇到的问题。

    常见问题与解决方案


    1. 连接不稳定:检查连接是否正确,确保电缆规格符合要求。
    2. 接触电阻异常:重新检查接触点是否清洁,必要时更换接触部件。
    3. 安装难度大:建议使用指定的工具进行安装,以减少操作难度。

    总结和推荐


    总体而言,QR/P1 系列凭借其紧凑设计、高密度安装能力和广泛的适用性,在市场上具有显著的竞争优势。推荐在需要高可靠性连接的场合下使用。用户应严格遵守技术手册的指示,确保安全和有效的安装。
    通过以上的详细介绍,可以看出 QR/P1 系列是一款性能优越、可靠且易于使用的连接器产品。对于需要高密度连接的应用场景,这将是一个理想的选择。

QR/P1-SC1A-211(12)参数

参数
安装方式 压入式
零件状态 在售
包装方式 卷带包装

QR/P1-SC1A-211(12)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

QR/P1-SC1A-211(12)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 背板连接器 - 触头 HIROSE ELECTRIC QR/P1-SC1A-211(12) QR/P1-SC1A-211(12)数据手册

QR/P1-SC1A-211(12)封装设计

查看详情并下载
Symbol
Footprint
3D Model
