HIF6-40D-1.27R

厂牌: HIROSE ELECTRIC
产品描述: 28 AWG Receptacle 1.27mm 2 40pin 金 黑色 IDC 导线安装,自由悬挂,通孔安装
供应商型号:
供应商:
标准整包数: 0

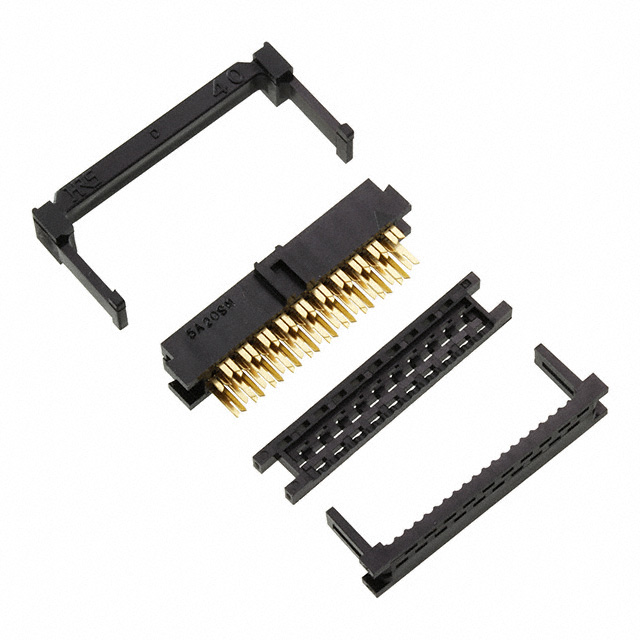

HIROSE ELECTRIC 矩形连接器 - 自由悬挂/面板安装 HIF6-40D-1.27R

HIF6-40D-1.27R概述

    HIF6 系列 1.27mm 轨对轨连接器技术手册

    产品简介


    HIF6 系列是一种1.27mm间距轨对轨连接器,专为需要高可靠性连接的电子设备设计。这种连接器广泛应用于通信、计算机、汽车和工业自动化等领域。它提供两种安装方式:板对板型和绝缘位移型,适用于多种应用场景。

    技术参数


    - 电流规格:0.5A(注1)
    - 电压规格:125V AC(250V DC)
    - 温度范围:工作温度范围为-55°C到+85°C(注1)
    - 湿度范围:工作湿度范围为40%到80%
    - 接触电阻:最大值为30mΩ
    - 绝缘电阻:最小值为1000MΩ
    - 耐压能力:1分钟内300V AC/1分钟
    - 振动测试:频率10至55Hz,单振幅0.75mm,各方向2小时
    - 温度循环测试:40°C下96小时,湿度90%至95%
    - 焊接测试:波峰焊260°C,10秒;手工焊接360°C,5秒
    - 误插入防护结构:具备防止误插入的设计

    产品特点和优势


    1. 产品变种:提供板对板型和绝缘位移型,以适应不同的应用场景。
    2. 广泛的应用:不同型号可以相互组合,因为它们都采用了1.27mm间距的扁平电缆,增加了应用的灵活性。
    3. 适用的电缆类型:使用的是(UL2651)28 AWG扁平电缆,芯数为7根,外护套直径为0.8至1.0mm。
    4. 误插入预防结构:设有误插入预防导向器,可有效防止误插入。
    5. 耐用性:能承受高达500个循环的接插操作。

    应用案例和使用建议


    HIF6系列连接器可以用于多芯扁平电缆的连接。例如,在工业控制系统中,HIF6系列连接器可确保数据传输的稳定性和可靠性。根据手册中的应用场景,我们可以得出一些使用建议:
    - 在高温或潮湿环境下使用时,要特别注意保持适当的通风和干燥条件。
    - 在进行多次接插操作后,定期检查连接器是否松动,以确保可靠的连接。

    兼容性和支持


    - HIF6系列可以与HIF2E, HIF3B 和 HIF5系列的连接器一起使用,形成灵活多样的连接方案。
    - Hirose公司提供全面的技术支持和服务,包括安装指南、故障排除和维护建议等文档资源。

    常见问题与解决方案


    - 问题1:连接器无法正确锁紧。
    - 解决方法:确认是否有正确的锁紧结构,并且在安装过程中没有施加过大的力。
    - 问题2:在多次插拔后,接触电阻增大。
    - 解决方法:检查是否有尘埃或氧化物积累,需要定期清理和维护。


    总结和推荐


    综上所述,HIF6系列1.27mm轨对轨连接器以其可靠性和多功能性在众多应用场景中表现出色。该系列产品不仅适用于广泛的工业和消费类电子产品,而且具备出色的电气性能和耐用性。我们强烈推荐此产品,尤其适合对连接可靠性要求较高的场合。

HIF6-40D-1.27R参数

参数
颜色 黑色
触头镀层厚度 -
间距 1.27mm
类型 Receptacle
排数 2
电缆端接 IDC
针脚数 40pin
触头镀层
线规 28 AWG
安装方式 导线安装,自由悬挂,通孔安装
应用等级 商用级
零件状态 停产
包装方式 托盘

HIF6-40D-1.27R厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HIF6-40D-1.27R数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 自由悬挂/面板安装 HIROSE ELECTRIC HIF6-40D-1.27R HIF6-40D-1.27R数据手册
