DF1B-R28

产品分类: 矩形连接器 - 触头
厂牌: HIROSE ELECTRIC
产品描述: Connector Headers and PCB Receptacles IDC 锡 28 AWG 导线安装
供应商型号: J-DF1B-R28
供应商: 云汉优选
标准整包数: 100

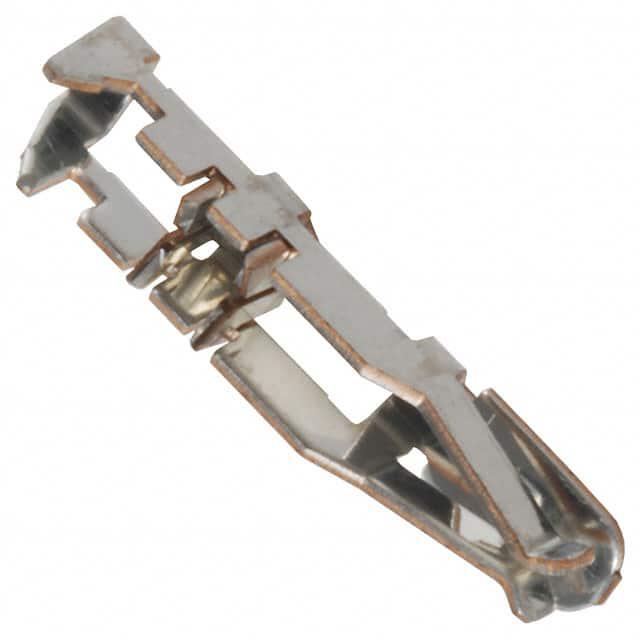

HIROSE ELECTRIC 矩形连接器 - 触头 DF1B-R28

DF1B-R28概述

    DF1B系列2.5mm间距离散线连接器技术手册

    产品简介


    DF1B系列是一款专为离散线连接设计的2.5mm间距连接器,符合UL和CSA标准。此连接器通过绝缘位移和压接技术的创新,使其在不同的电流容量电缆混合使用时表现出色,并且易于维护和更换。

    技术参数


    以下是DF1B系列的一些关键技术和性能参数:
    - 额定电流:
    - 20到24AWG:3A
    - 26AWG:2A
    - 28AWG:1A
    - 30AWG:0.5A
    - 电压等级:250V AC
    - 存储温度范围:-10°C至+60°C
    - 存储湿度范围:40%-70%
    - 操作温度范围:-35°C至+85°C
    - 操作湿度范围:40%-80%

    产品特点和优势


    1. 新绝缘位移和压接理念:DF1B系列采用了新的绝缘位移和压接方法,允许不同电流容量的电缆在同一接线盒中混合使用。这种方法不仅提升了灵活性,还提高了可维护性,接触可以在连接后进行更换,而不影响整体可靠性。
    2. 插装头可用:高轮廓插装头可供选择,适用于板上浇注工艺(使用树脂密封),作为防水措施。
    3. 广泛的变体:单排和双排接点分别适用于“板对线”和“在线”系列,同时提供标准镀锡和镀金产品。

    应用案例和使用建议


    DF1B系列广泛应用于商业设备,特别是复印机和打印机。用户可以将不同电流容量的电缆混在一起,提高系统设计的灵活性。在实际应用中,用户应注意保持电缆与连接器之间的良好接触,避免因接触不良导致的电性能下降。

    兼容性和支持


    DF1B系列支持多种类型的插座、插针和引脚配置,包括直式、右角式及面板安装型,适合不同的应用需求。制造商提供了丰富的技术支持文档和培训资源,帮助用户更好地理解和使用这些连接器。

    常见问题与解决方案


    - 问题1:连接器在高温环境下表现不稳定?
    - 解决方案:确保连接器和电缆均符合规定的温度等级,选择合适的应用环境。
    - 问题2:插入力过大?
    - 解决方案:检查连接器和电缆的装配过程是否正确,确认所有连接部件都已安装到位。
    - 问题3:连接器出现电阻异常?
    - 解决方案:重新检查连接器的接触面,必要时更换新的连接器或清洗接触表面。

    总结和推荐


    DF1B系列2.5mm间距离散线连接器凭借其灵活的设计和优异的电气性能,在商业设备尤其是复印机和打印机的应用中表现出色。尽管初期设置可能需要一定的技术指导,但考虑到其卓越的可靠性和维护便利性,强烈推荐使用DF1B系列连接器。

DF1B-R28参数

参数
线规 28 AWG
触头镀层
触头端接 IDC
触头镀层厚度 -
类型 Connector Headers and PCB Receptacles
安装方式 导线安装
零件状态 在售
包装方式 散装,袋装

DF1B-R28厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF1B-R28数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 触头 HIROSE ELECTRIC DF1B-R28 DF1B-R28数据手册

DF1B-R28封装设计

查看详情并下载
Symbol
Footprint
3D Model
