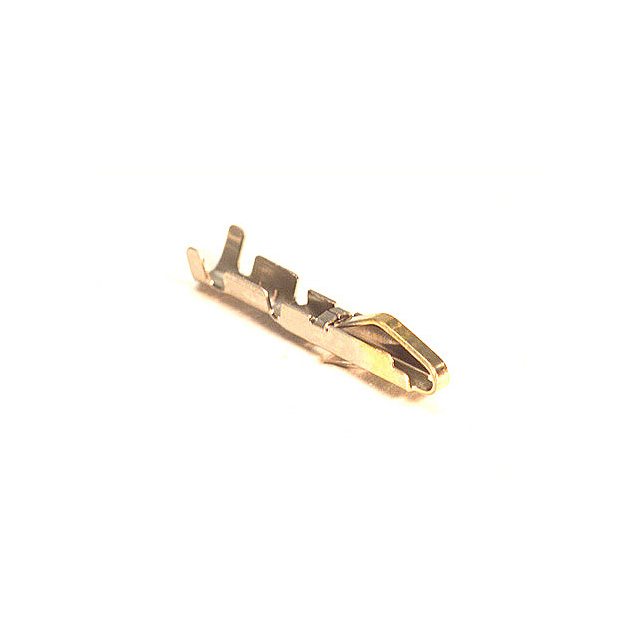

QR/P1-SC2B-121(12)

产品分类: 背板连接器 - 触头
厂牌: HIROSE ELECTRIC
产品描述: Contact SKT Crimp ST Cable Mount 20-24AWG Bag
供应商型号: QR/P1-SC2B-121(12)
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC 背板连接器 - 触头 QR/P1-SC2B-121(12)

QR/P1-SC2B-121(12)概述


    产品简介


    QR/P1 系列是由 Hirose Electric Co., Ltd. 生产的一种小型矩形高针数插拔连接器,适用于机架和面板连接。相比传统的 QR/P 系列,QR/P1 系列更加紧凑,提供了更高的密度安装选项。此系列连接器有五种不同的针数可选:8、12、16、24 和 32。通过采用压接端接方式,实现了更方便的操作和更高的可靠性。

    技术参数


    - 额定电流:
    - 功率接触:14 AWG 时最大 13A
    - 信号接触:最大 3A
    - 额定电压:
    - 功率接触:250V AC
    - 信号接触:125V AC
    - 绝缘电阻:最小 5000MΩ(在 500V DC 下测量)
    - 耐压:
    - 功率接触:1000V AC 持续 1 分钟
    - 信号接触:500V AC 持续 1 分钟
    - 安全标准:UL、CSA、TÜV 认证
    - 工作温度范围:-10℃ 至 +60℃

    产品特点和优势


    1. 插拔设计:插拔设计允许较大的有效配对长度,确保稳定可靠的连接。
    2. 浮动套管设计:允许浮动设计,提高了连接器的灵活性和适应性。
    3. 认证标志:通过了 UL、CSA 和 TÜV 的安全认证,确保产品质量和安全性。

    应用案例和使用建议


    应用案例
    QR/P1 系列广泛应用于通信设备、工业自动化系统和医疗设备等领域。例如,在通信基站中,它可以用于电源和信号的连接;在工业自动化系统中,可以用于传感器和控制器之间的信号传输。
    使用建议
    1. 在使用该连接器时,应选择符合规格要求的电缆,以确保最佳性能和可靠性。
    2. 如果需要使用非标定电缆,建议联系销售代表进行确认。
    3. 严格按照产品规范操作,尤其是组装过程,以确保长期稳定性。

    兼容性和支持


    - 兼容性:QR/P1 系列与相同系列的产品具有良好的兼容性,适用于广泛的设备和应用场合。
    - 支持服务:Hirose 提供全面的技术支持和售后服务,帮助客户解决在使用过程中遇到的各种问题。

    常见问题与解决方案


    1. 问:如何确定合适的电缆类型?
    - 答:请参考产品编号结构表中的适用电缆部分,根据所需的电流和电压选择相应的电缆规格。

    2. 问:如果组装过程中出现问题怎么办?
    - 答:若使用非 Hirose 标识的夹具和工具进行组装,可能会导致质量保证失效。建议使用指定的工具并遵循正确的组装步骤。

    总结和推荐


    QR/P1 系列连接器以其紧凑的设计、可靠性和多样化的应用选择,在通信设备和工业自动化等领域具有明显的优势。它不仅提供了高密度的安装选项,还具备优良的电气特性和安全性。因此,对于需要高效、可靠的连接解决方案的应用场合,我们强烈推荐使用 QR/P1 系列连接器。

QR/P1-SC2B-121(12)参数

参数
安装方式 压入式
零件状态 在售
包装方式 散装

QR/P1-SC2B-121(12)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。
