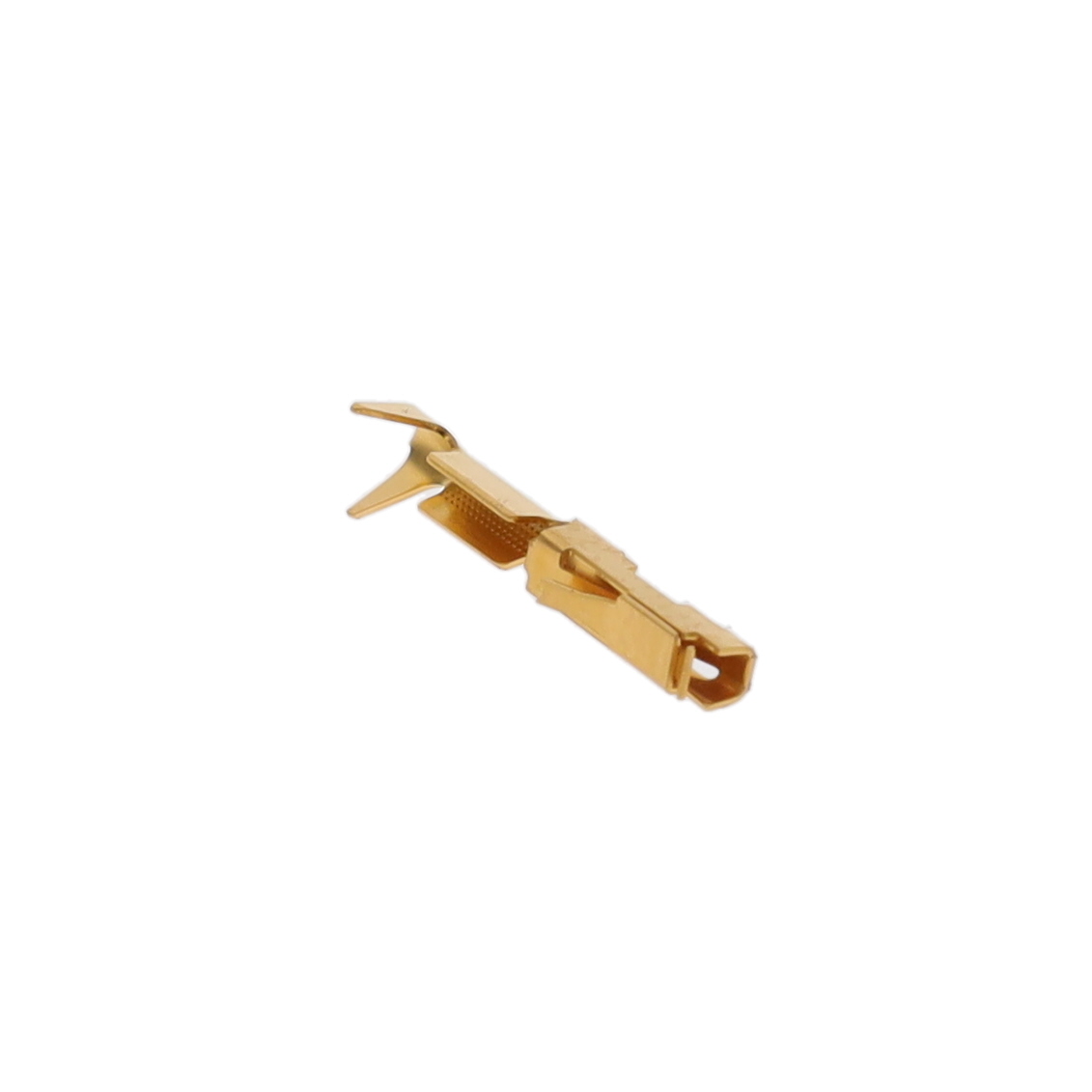

HIF3-2226SCF

产品分类: 矩形连接器 - 触头
厂牌: HIROSE ELECTRIC
产品描述: Hirose 镀金压接端子 母端子, HIF3系列, 最大0.3mm²
供应商型号: 26M-HIF3-2226SCF
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 触头 HIF3-2226SCF

HIF3-2226SCF概述

    HIF3B 系列扁平线连接器:技术手册

    产品简介


    HIF3B 系列扁平线连接器是一款专为符合 MIL 标准而设计的产品,广泛应用于多种场合。该系列产品通过了 UL 认证,并具有防止误插入的设计,确保连接可靠且易于安装。HIF3B 系列提供多种规格,支持 28 AWG 的 IDC 类型扁平电缆(如 UL2651 28 AWG 平行电缆)。

    技术参数


    | 参数 | 规格 | 备注 |
    |
    | 工作温度范围 | -55°C 到 +85°C | 包含电流引起的温升 |
    | 存储温度范围 | -10°C 到 +60°C | 长期存储后的安装和使用 |
    | 操作湿度范围 | 40% 到 80% | 非导电条件下安装后的存储和运输 |
    | 存储湿度范围 | 40% 到 70% | 长期存储后的安装和使用 |
    | 额定电流 | IDC: 1A | 28 AWG |
    压接: 32, 36 AWG: 1A
    其他: 3A
    | 额定电压 | 200V
    | 绝缘电阻 | ≥ 1000MΩ @ 500V DC
    | 耐电压 | 无闪络或绝缘击穿 | 650V AC/1分钟 |
    | 接触电阻 | ≤ 15mΩ @ 0.1A
    | 振动测试 | 无电气中断 ≥ 1μs | 频率:10-55Hz,单振幅:0.75mm,各方向2小时 |
    | 恒定湿度耐受 | ≥ 1000MΩ @ 90%-95% RH | 温度40°C,96小时 |
    | 温度循环耐受 | 无损伤、裂缝或松动 | -55°C到+15°C再到+125°C,5个循环 |
    | 耐用性 | ≤ 15mΩ @ 500次插拔 | 插拔周期 |
    | 焊接耐热性 | 无影响性能的变形 | 波峰焊:260°C/10秒
    手工焊:360°C/5秒 |

    产品特点和优势


    - 符合 MIL 标准:该系列连接器经过严格的质量控制和测试,确保符合美国军用标准。
    - UL 认证:通过了严格的 UL 认证,确保产品的安全性与可靠性。
    - 防误插入机制:独特的防误插入设计,确保正确安装,避免错误连接带来的潜在问题。
    - 适用电缆:支持 28 AWG UL2651 28 AWG 平行电缆(7芯/0.127mm,护套直径 0.9±0.1mm)。

    应用案例和使用建议


    HIF3B 系列连接器广泛应用于航空航天、汽车、工业控制等领域,特别适合需要高可靠性、抗振动及高温条件的应用场景。建议在实际应用时,注意连接器的安装位置和方向,确保连接稳固且可靠。

    兼容性和支持


    HIF3B 系列连接器与其他HIROSE的电子元器件高度兼容,制造商提供全面的技术支持和售后服务,帮助客户解决安装和使用过程中遇到的各种问题。

    常见问题与解决方案


    1. 问题:如何正确选择不同规格的连接器?
    - 解决方案:根据所需电缆规格(28 AWG),选择相应的连接器型号(如 HIF3BA-D2.54R)。
    2. 问题:如何确保连接器的使用寿命?
    - 解决方案:定期检查连接器的接触电阻,确保其在规定的范围内;遵循焊接工艺要求,防止过载损坏。
    3. 问题:在运输过程中如何保护连接器?
    - 解决方案:使用适当的包装材料,避免机械损伤。保持存储环境的温度和湿度在规定范围内。

    总结和推荐


    HIF3B 系列扁平线连接器凭借其卓越的性能、可靠的品质和广泛的应用范围,在市场上具有极高的竞争力。对于需要高可靠性的应用场合,如航空航天和工业自动化领域,强烈推荐使用 HIF3B 系列连接器。该产品不仅能够满足严苛的工作环境要求,还能显著提高系统的稳定性和寿命。

HIF3-2226SCF参数

参数
线规 22-26 AWG
触头镀层
触头端接 压接
触头镀层厚度 203nm
类型 Connector Headers and PCB Receptacles
长*宽*高 12mm(长度)*2.2mm(高度)
安装方式 压入式
零件状态 在售
包装方式 卷带包装
