IX40G-A-10P-JC(7.0)

产品分类: 模块化连接器 - 插孔
厂牌: HIROSE ELECTRIC
产品描述: Multi-Purpose 10pin 导线安装,自由悬挂,通孔安装
供应商型号: 4258562
供应商: 海外现货
标准整包数: 1

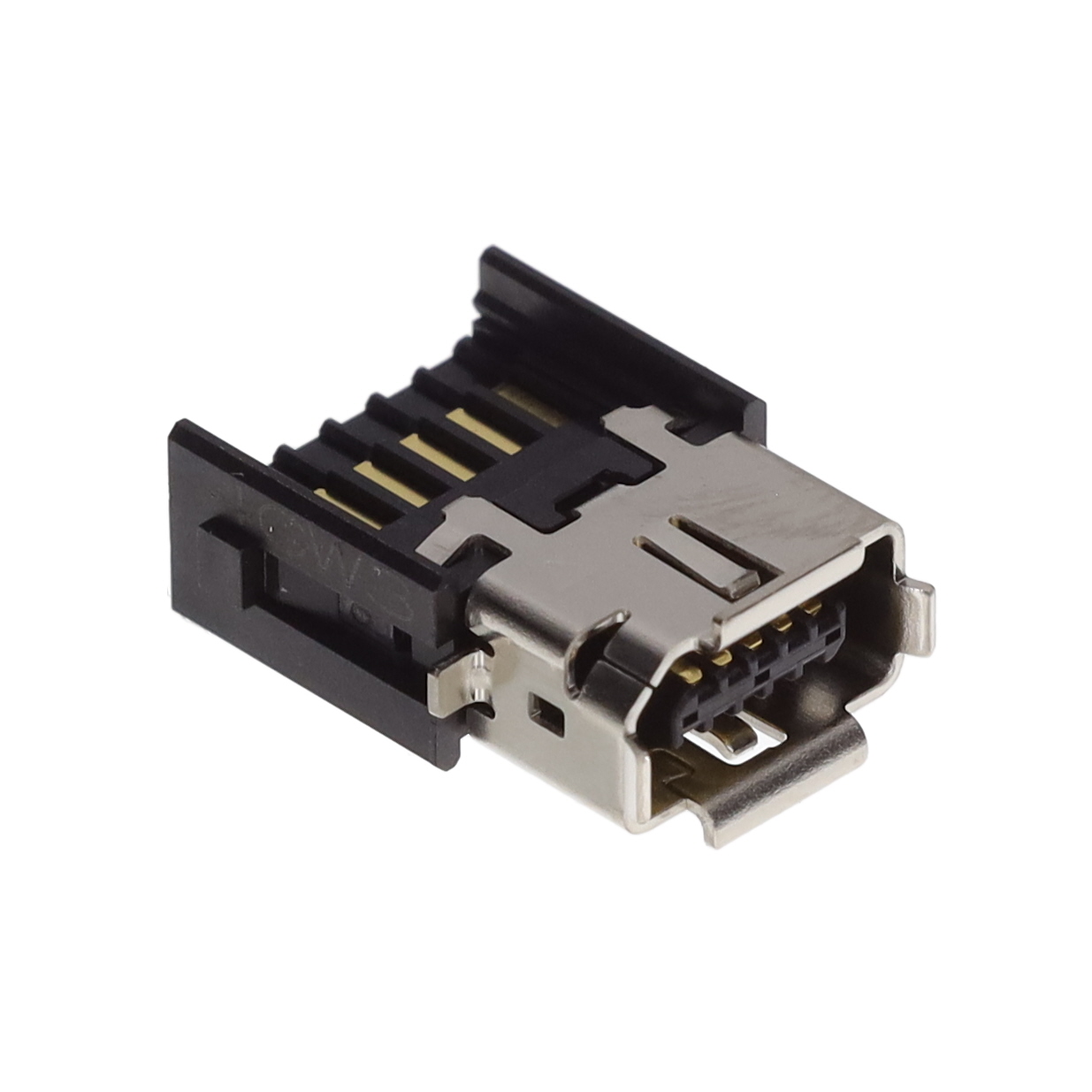

HIROSE ELECTRIC 模块化连接器 - 插孔 IX40G-A-10P-JC(7.0)

IX40G-A-10P-JC(7.0)概述

    IX Series: 下一代工业传输连接器

    产品简介


    IX系列是符合IEC标准的下一代工业传输连接器,适用于工业机械的多功能输入输出连接。它采用紧凑设计,体积仅为RJ45的一半,能够支持高速传输,具备高电磁兼容性,是现代工业自动化和医疗设备的理想选择。

    技术参数


    - 尺寸:体积比RJ45减少75%,支持平行安装间距为10mm。
    - 电流:所有引脚1.5A/引脚;1、2、6和7引脚3A/引脚。
    - 电压:额定交流电压50V,直流电压60V。
    - 温度范围:工作温度范围-40℃至+85℃,存储温度范围-30℃至+60℃。
    - 绝缘电阻:最小值为500MΩ(测试电压500V直流)。
    - 耐压:施加500V直流电压1分钟无闪络或击穿现象。
    - 接触电阻:信号接触电阻最大30mΩ(测试电流100mA),屏蔽层最大100mΩ。
    - 插拔次数:信号接触电阻最大80mΩ(测试100mA),屏蔽层最大100mΩ,可进行5000次插拔。
    - 振动和冲击抵抗:抗振动频率10至500Hz,加速度50m/s²;抗冲击加速度300m/s²,持续时间11ms,三次各方向。
    - 磨损腐蚀抵抗:无电气连续性中断1μs以上,无损坏、裂缝或松动部件。

    产品特点和优势


    1. 尺寸更小,设计自由度更高:体积减小75%,金属锁扣不会折断,提供更大的板载设计灵活性。
    2. 防破裂设计:金属锁扣不会断裂,通过通孔安装壳体,减少SMT引脚的应力。
    3. 广泛的速度支持:支持Cat.5e(1Gbps/4对)和Cat.6A(10Gbps/4对)稳定高速传输。
    4. 多种通信协议:可用于以太网通信(Type A/C)和其他非以太网通信(Type B)。
    5. 卓越的噪声抵抗:外壳压接并与插座接地弹簧直接接触,确保安全操作。
    6. 易于可靠连接:插入时自动锁定,释放时简单按下按钮即可轻松拔出。
    7. 通孔焊接兼容:插座壳体通过通孔安装,增强了PCB的安装强度,同时可以同步回流焊安装。

    应用案例和使用建议


    IX系列连接器适用于工业机械、FA设备和医疗设备等多种场合。例如,在工厂自动化系统中,IX系列连接器可以用于数据采集和控制系统之间的通信,提高系统的可靠性和稳定性。在医疗设备中,它可以确保在高压灭菌过程中不会因震动导致连接不稳定。
    使用建议:
    - 确保正确选择匹配的钥匙(Type A或B),以保证良好的电气连接。
    - 在振动和冲击环境中使用时,考虑额外的加固措施。
    - 避免在不适当的温度范围内长时间运行,以免影响性能。

    兼容性和支持


    IX系列连接器与各种工业设备和通信协议兼容。Hirose公司提供详细的技术文档和支持服务,以帮助客户顺利安装和使用这些连接器。

    常见问题与解决方案


    - Q:如何正确安装IX系列连接器?
    - A: 确保正确选择匹配的钥匙(Type A或B),通过正确的安装方法将连接器固定在电路板上,避免不必要的物理损伤。

    - Q:IX系列连接器在高温环境下能否正常工作?
    - A: IX系列连接器的工作温度范围为-40℃至+85℃,但长期处于极端温度下可能会影响使用寿命。建议使用散热措施。

    总结和推荐


    IX系列连接器凭借其小巧的设计、强大的功能和广泛的应用场景,在工业和医疗设备中表现出色。无论是体积减小、防破裂设计还是高抗干扰能力,都使其成为同类产品中的佼佼者。对于需要高性能连接解决方案的用户,强烈推荐使用IX系列连接器。

IX40G-A-10P-JC(7.0)参数

参数
端口数 -
针脚数 10pin
类型 Multi-Purpose
防护等级 -
朝向 -
安装方式 导线安装,自由悬挂,通孔安装
包装方式 托盘

IX40G-A-10P-JC(7.0)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

IX40G-A-10P-JC(7.0)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 模块化连接器 - 插孔 HIROSE ELECTRIC IX40G-A-10P-JC(7.0) IX40G-A-10P-JC(7.0)数据手册

IX40G-A-10P-JC(7.0)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 42.8301
10+ ¥ 37.6905
100+ ¥ 37.6905
200+ ¥ 37.0052
500+ ¥ 37.0052
1000+ ¥ 37.0052
2500+ ¥ 37.0052
库存: 181
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 42.83
