首页  >  产品百科  >  ZX80-B-5SA

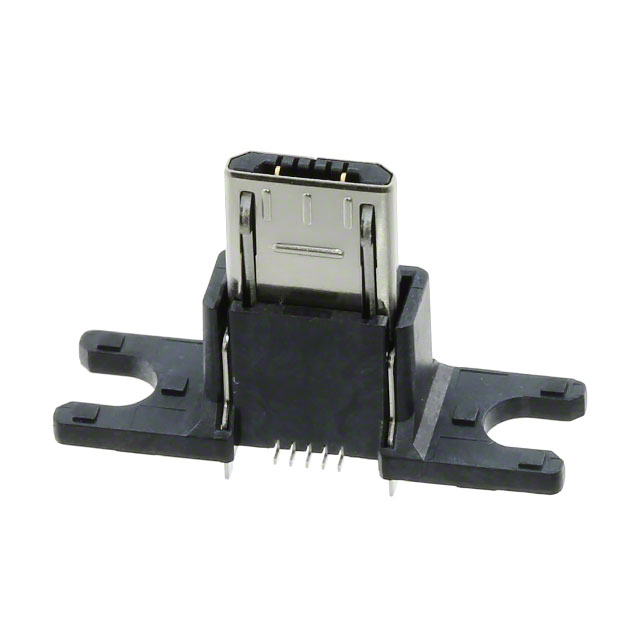

ZX80-B-5SA

产品分类: USB/DVI/HDMI 连接器
厂牌: HIROSE ELECTRIC
产品描述: 30V(AC) USB-micro B USB 2.0 1 5 插头 垂直安装,法兰安装,贴片安装,通孔安装
供应商型号: H11612-ND
供应商: Digi-Key
标准整包数: 1
HIROSE ELECTRIC USB/DVI/HDMI 连接器 ZX80-B-5SA

ZX80-B-5SA概述


    产品简介


    ZX系列Micro-USB连接器是符合USB 2.0标准的电子元件,具备极高的可靠性和小巧的尺寸。该系列包括多种类型的插座和插头,适用于不同的安装和终端样式,广泛应用于各种电子产品中。ZX系列Micro-USB连接器不仅提供了高速的数据传输能力(最高可达480 Mbps),还具有良好的耐用性和使用寿命。

    技术参数


    - 电流额定值: 每个接触点1A,第1和第5接触点为1.8A,其他接触点为0.5A。
    - 电压额定值: 30V交流电。
    - 工作温度范围: -30°C至+85°C。
    - 存储温度范围: -30°C至+60°C。
    - 接触电阻: 最大30毫欧姆,测试电流为100mA。
    - 耐压: 在100V交流电压下无闪络或绝缘击穿,持续时间为1分钟。
    - 电容: 相邻触点间最大2皮法,频率为1000Hz。
    - 耐久性: 接触电阻的最大变化不超过初始值的10毫欧姆,经过10,000次插拔循环。
    - 总插入/拔出力: 插入力最大为35N,拔出力最小为8N。

    产品特点和优势


    - 尺寸减小: 相比于标准Mini-USB连接器,ZX系列Micro-USB连接器的体积减少了约60%,但仍然支持USB 2.0标准要求的480 Mbps高速数据传输。
    - 多样化的接口配置: 支持Micro-B和Micro-AB两种接口配置,并提供标准、反向和下插式等多种安装方式。
    - 可靠的插拔操作: 平滑的插拔操作有助于减少磨损,延长产品寿命。独特的Hirose主动锁紧机制确保了连接器的可靠性和耐用性。
    - 认证优势: Hirose是首家获得Micro-USB认证的公司,拥有TID编号(部分产品可能需要单独确认)。

    应用案例和使用建议


    ZX系列Micro-USB连接器适用于多种应用场景,例如数据传输、耳机连接和充电应用。建议用户根据具体应用选择合适的安装方式和接口类型。例如,对于空间受限的应用,可以考虑使用标准或反向安装的Micro-B接口;对于需要更高稳定性的场合,则可以选用Micro-AB接口。

    兼容性和支持


    ZX系列Micro-USB连接器与符合USB 2.0标准的设备完全兼容。制造商提供详细的技术文档和应用指南,用户可以参考这些资源进行安装和调试。此外,公司遍布全球的服务网络为客户提供及时的技术支持和售后服务。

    常见问题与解决方案


    - 问题: 连接器在插拔过程中容易磨损。
    - 解决方案: 确保插拔操作按照正确方向进行,并避免直接拉扯电缆。
    - 问题: 插座和插头的表面处理颜色可能有所变化。
    - 解决方案: 不同批次的生产可能存在外观差异,但这不会影响其功能和性能。

    总结和推荐


    综上所述,ZX系列Micro-USB连接器在尺寸、可靠性、兼容性和功能性方面都表现出色,尤其适合对空间和性能有严格要求的应用场合。其广泛的型号选择和详细的安装指南使得该系列产品在市场上的竞争力非常强。因此,我们强烈推荐使用ZX系列Micro-USB连接器,以满足各种高性能电子设备的需求。

ZX80-B-5SA参数

参数
触头数量 5
类型 USB-micro B
公母头 插头
规格 USB 2.0
额定电压 30V(AC)
端口数 1
安装方式 垂直安装,法兰安装,贴片安装,通孔安装
包装方式 托盘

ZX80-B-5SA厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

ZX80-B-5SA数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC USB/DVI/HDMI 连接器 HIROSE ELECTRIC ZX80-B-5SA ZX80-B-5SA数据手册

ZX80-B-5SA封装设计

查看详情并下载
Symbol
Footprint
3D Model
