IX40G-B-10S-CV(7.0)

产品分类: 插接式连接器 - 其他
厂牌: HIROSE ELECTRIC

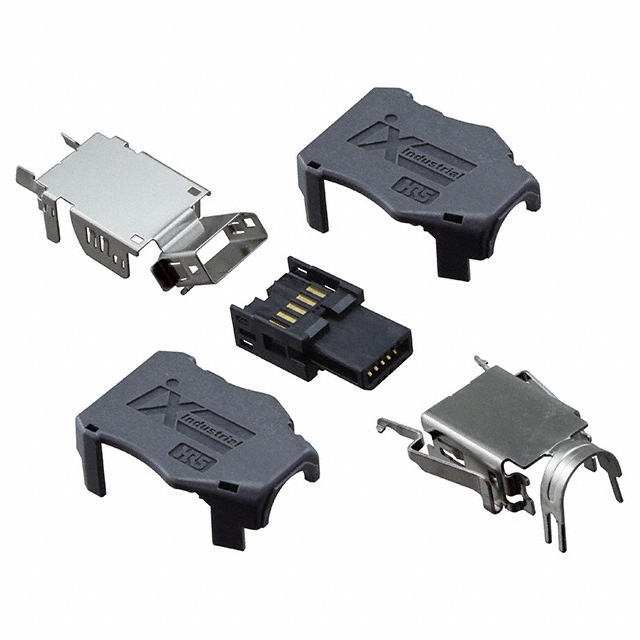

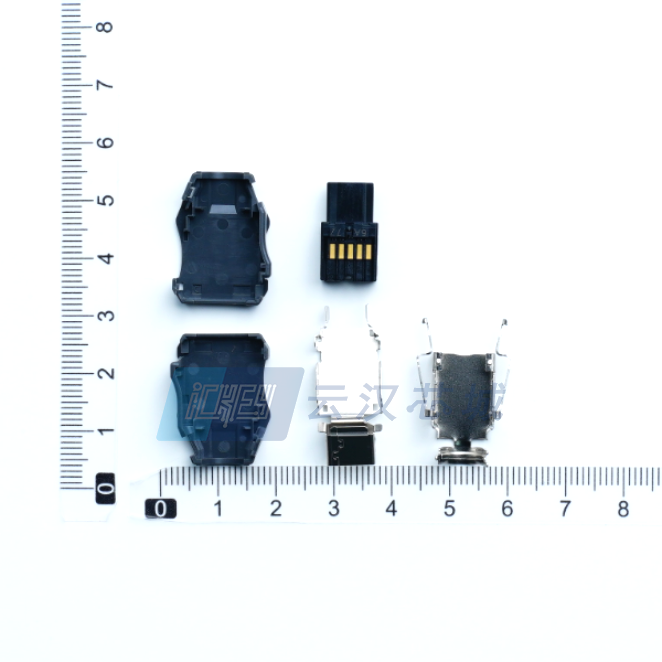

产品描述: Hirose 迷你 I/O 连接器, IX 系列, 10路, 电缆安装, 黑色
供应商型号: IX40G-B-10S-CV(7.0)
供应商: 云汉优选
标准整包数: 100
HIROSE ELECTRIC 插接式连接器 - 其他 IX40G-B-10S-CV(7.0)

IX40G-B-10S-CV(7.0)概述

    # 高质量文章:电子元器件技术手册概览

    1. 产品简介


    本手册详细介绍了一款高性能的电子连接器——IX40G-B-10S-CV(7.0),这是一款专为满足严苛环境下使用需求设计的产品。IX40G-B-10S-CV(7.0)是一款工业级连接器,具备高可靠性和耐用性。该产品主要用于各类通信、工业控制、自动化设备和汽车电子等领域,通过提供稳定的信号传输性能,确保系统运行的稳定性。

    2. 技术参数


    - 工作温度范围:-40°C 至 +85°C (最大相对湿度95%)
    - 存储温度范围:-30°C 至 +60°C (最大相对湿度95%)
    - 额定电压:50 V AC / 60 V DC
    - 额定电流:1.5 A/pin(所有引脚)
    - 特殊引脚电流:3 A/pin(引脚编号1,2,6,7)
    电气特性
    - 接触电阻:最大30 mΩ(针脚);最大100 mΩ(屏蔽层)
    - 绝缘电阻:最小500 MΩ(直流500 V)
    - 电压耐受能力:500 V DC,持续1分钟,漏电流最大2mA
    - 插入损耗:0.02 √(f) dB max
    - 回波损耗:68 – 20log(f) dB min
    - 近端串扰:94 – 20log(f) dB min(1MHz至250MHz),46.04 – 30log(f/250) dB min(250MHz至500MHz)
    - 远端串扰:83.1 – 20log(f) dB min
    - 横向转换损耗:68 – 20log(f) dB min
    机械特性
    - 插拔力:插入最大25 N,拔出最大25 N
    - 操作次数:5000次插拔,配对速度最大10 mm/s,不配对时最少5秒
    - 振动测试:正弦振动频率10至500 Hz,加速度0.35 mm,每轴方向2小时
    - 机械冲击测试:半正弦冲击脉冲11毫秒,每个方向3次冲击,总计18次
    环境特性
    - 温度循环测试:-55°C至+85°C,每个极端温度保持30分钟,过渡时间2至3分钟,重复10次
    - 恒定湿热测试:相对湿度93%,温度40°C,持续21天
    - 盐雾腐蚀测试:35±2°C,5%盐水溶液,48小时
    - 混合气体腐蚀测试:温度25±1°C,相对湿度75±3%,H₂S:10±5 ppb,NO₂:200±50 ppb,Cl₂:10±5 ppb,SO₂:200±20 ppb,连续4天

    3. 产品特点和优势


    IX40G-B-10S-CV(7.0)连接器以其卓越的电气特性和机械特性,在各种严苛环境中表现出色。特别值得一提的是,它具备高电压耐受能力和优良的回波损耗性能,使其能够在高频应用中保持信号的完整性。此外,该产品在振动、冲击和高低温变化等严酷条件下依然能够稳定工作,展示了其极高的可靠性和耐用性。

    4. 应用案例和使用建议


    IX40G-B-10S-CV(7.0)广泛应用于需要高可靠性连接的工业自动化控制系统中,如工厂自动化生产线、远程通信设施等。在使用过程中,应遵循制造商提供的安装指南,确保正确的安装方向和接线顺序。对于特殊环境下的应用,建议定期检查连接器的状态,并进行必要的维护,以确保长期稳定的性能。

    5. 兼容性和支持


    IX40G-B-10S-CV(7.0)符合国际电工委员会IEC 61076-3-124标准,与其他同样符合该标准的设备具有良好的互换性和兼容性。厂商提供了详尽的技术支持文档,用户可以通过官方网站或直接联系销售代表获取更多帮助和支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔力过大 | 确认操作是否正确,如不正确请参考用户手册重新操作 |
    | 连接不稳定 | 检查连接器是否安装到位,并且插头和插座是否完全配合 |
    | 接触电阻过高 | 确保连接器表面无尘埃或腐蚀物,并清洁连接器表面 |

    7. 总结和推荐


    总体来看,IX40G-B-10S-CV(7.0)连接器凭借其卓越的电气特性和机械特性,非常适合于需要高可靠性和稳定性的工业应用场合。在各种严苛环境中,该产品均能表现出色,为用户提供稳定可靠的连接解决方案。鉴于其优异的性能和广泛应用范围,我们强烈推荐此产品给对连接器质量有高要求的用户和企业。

IX40G-B-10S-CV(7.0)参数

参数
长*宽*高 9.2mm(宽度)*17.5mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 托盘

IX40G-B-10S-CV(7.0)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

IX40G-B-10S-CV(7.0)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 插接式连接器 - 其他 HIROSE ELECTRIC IX40G-B-10S-CV(7.0) IX40G-B-10S-CV(7.0)数据手册

IX40G-B-10S-CV(7.0)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 33.176
库存: 200
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 3317.6
