QR/P8-SC-121(12)

产品分类: 背板连接器 - 触头
厂牌: HIROSE ELECTRIC
产品描述: Hirose 镀金压接端子 母端子, QR/P8系列, 最大0.2mm²
供应商型号: JY-QR/P8-SC-121(12)
供应商: 云汉优选
标准整包数: 1

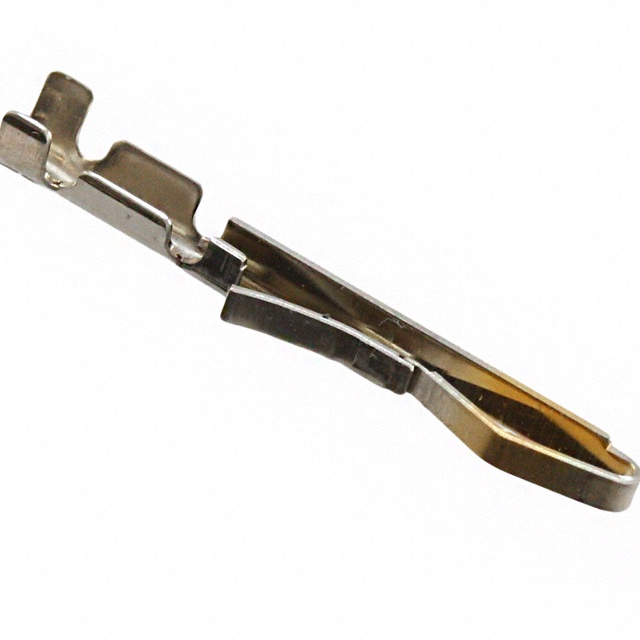

HIROSE ELECTRIC 背板连接器 - 触头 QR/P8-SC-121(12)

QR/P8-SC-121(12)概述

    QR/P8 Series 技术手册

    产品简介


    QR/P8 系列是 HIROSE ELECTRIC 公司推出的一款紧凑型、矩形、高引脚数、插接式连接器,适用于机架和面板。它是在市场广受好评的 QR/P、QR/P1 和 QR/P4 系列基础上开发的更紧凑版本。该系列提供三种不同引脚数量的选择:8 针、12 针和 20 针。采用压接工艺进行线缆连接,操作简便且可靠性更高。

    技术参数


    - 工作温度范围:-10°C 至 +60°C
    - 额定电流:
    - 功率:最大 3A(20AWG)
    - 信号:最大 2A(24AWG)
    - 额定电压:
    - 功率:300VAC
    - 信号:30VAC
    - 接触电阻:最大 30mΩ(1A 直流条件下)
    - 绝缘电阻:最小 1000MΩ(500VDC 条件下)
    - 耐压:
    - 功率:2000VAC(1 分钟)
    - 信号:500VAC(1 分钟)
    - 安全标准:UL、CSA、TÜV 认证
    - 材料与表面处理:
    - 绝缘体:聚碳酸酯,黑色,UL94V-0 等级
    - 接触件:磷青铜,部分镀金(镍底镀层)

    产品特点和优势


    1. 更小的尺寸:相比 QR/P4 系列体积减少 20%,但引脚数量相同,更加紧凑。
    2. 一体化设计:导针和外壳一体成型,节省空间。
    3. 浮动设计:使用阶梯螺钉实现浮动连接设计,提高适应性。
    4. 认证齐全:通过了 UL、CSA、TÜV 安全认证,确保可靠性和安全性。

    应用案例和使用建议


    - 应用场景:广泛应用于工业自动化、医疗仪器、通信设备等领域。
    - 使用建议:
    - 确保使用适用的电缆(20 到 28 AWG)以保证连接可靠性。
    - 使用适当的压接工具,如 CM-105C 手动压接工具或 AP105-QR/P8-1 自动压接工具。
    - 在安装过程中遵循正确的安装步骤,确保连接稳固。

    兼容性和支持


    - 兼容性:可与多种电缆型号兼容,详见产品手册。
    - 支持:HIROSE 提供详尽的技术文档和支持服务,确保客户顺利使用。

    常见问题与解决方案


    - 问题:如何正确选择合适的电缆?
    - 解答:请根据引脚数量和电缆规格(20 至 28 AWG)选择合适型号,具体见产品手册。
    - 问题:压接工具损坏怎么办?
    - 解答:请立即停止使用损坏的工具,并联系 HIROSE 客服获取新的工具或维修服务。

    总结和推荐


    QR/P8 系列连接器凭借其紧凑的设计、高可靠性以及多种应用领域的适用性,成为一款优秀的电子元器件产品。建议在工业自动化、医疗设备及通信系统中优先考虑使用此款连接器,以提升整体系统的稳定性和可靠性。

QR/P8-SC-121(12)参数

参数
安装方式 压入式
零件状态 在售
包装方式 散装

QR/P8-SC-121(12)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

QR/P8-SC-121(12)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 背板连接器 - 触头 HIROSE ELECTRIC QR/P8-SC-121(12) QR/P8-SC-121(12)数据手册

QR/P8-SC-121(12)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.1433
库存: 57
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.14
直接购买
加入购物车
