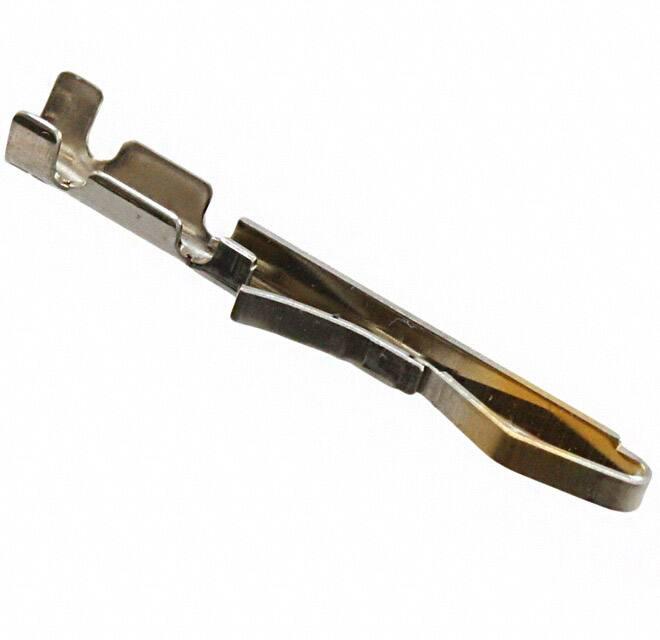

QR/P8-SC-221(12)

产品分类: 背板连接器 - 触头
厂牌: HIROSE ELECTRIC
产品描述: Contact PIN Crimp ST Cable Mount 20-24AWG Reel
供应商型号: QR/P8-SC-221(12)
供应商: 云汉优选
标准整包数: 10

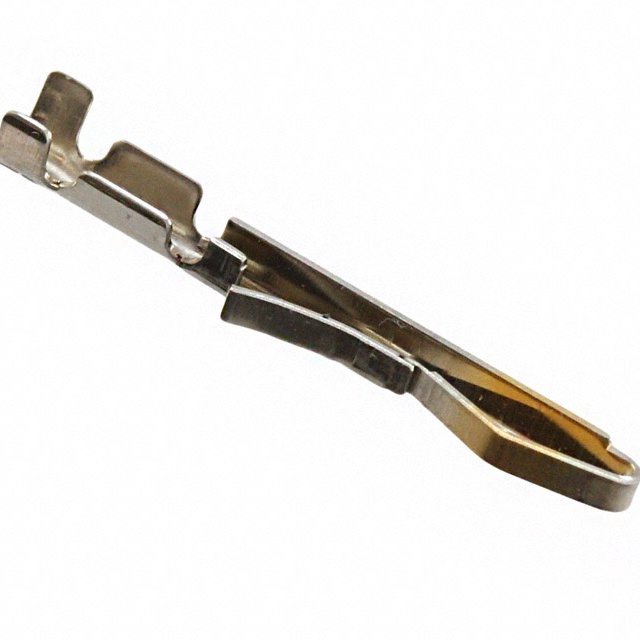

HIROSE ELECTRIC 背板连接器 - 触头 QR/P8-SC-221(12)

QR/P8-SC-221(12)概述

    QR/P8 系列超紧凑型矩形高针数插接连接器技术手册

    产品简介


    QR/P8 系列是日本广濑电机公司(HIROSE ELECTRIC CO., LTD.)开发的一款超紧凑型矩形高针数插接连接器,旨在为机架和面板提供紧凑而可靠的连接解决方案。该系列产品继承了 QR/P、QR/P1 和 QR/P4 系列的优点,具有更小的体积、更高的可靠性和更强的适应性。QR/P8 系列提供三种不同针数的选择:8 针、12 针和 20 针,适用于各种复杂的应用场景。

    技术参数


    | 参数 | 规格 |

    | 工作温度范围 | -10℃ 至 +60℃ |
    | 额定电流 | 功率:最大 3A(使用 20 AWG 导线)
    信号:最大 2A(使用 24 AWG 导线) |
    | 额定电压 | 功率:300V AC
    信号:30V AC |
    | 接触电阻 | 最大 30mΩ(1A 直流条件下) |
    | 绝缘电阻 | 最小 1000MΩ(500V 直流条件下) |
    | 耐压测试 | 功率:2000V AC,持续 1 分钟
    信号:500V AC,持续 1 分钟 |
    | 安全认证 | UL、CSA、TÜV |

    产品特点和优势


    1. 紧凑设计:相比 QR/P4 系列体积缩小 20%,适合空间受限的应用环境。
    2. 一体化模具:引导针和外壳一体成型,节省空间。
    3. 浮动设计:采用阶梯式螺丝实现浮动结构,增强连接可靠性。
    4. 安全认证:UL、CSA 和 TÜV 认证,确保产品的安全性和可靠性。

    应用案例和使用建议


    QR/P8 系列连接器广泛应用于各种需要紧凑设计和高可靠性的场合,例如通信设备、工业自动化、医疗仪器等领域。使用时建议选择合适的电缆和工具以确保最佳性能。具体使用场景如下:
    - 通信设备:适合用于小型基站和通信终端设备,减少占用空间。
    - 工业自动化:在工业机器人和其他自动化设备中实现模块化连接。
    - 医疗仪器:提供高可靠性的连接,保证设备正常运行。

    兼容性和支持


    QR/P8 系列连接器支持多种电缆规格,包括 20 到 28 AWG 的导线。制造商提供了相应的手动和自动压接工具,以方便客户组装和安装。此外,若需在特殊应用环境中使用该产品,建议联系销售代表进行详细咨询。

    常见问题与解决方案


    1. Q: 连接不稳定?
    - A: 确保选用合适规格的电缆并正确安装压接工具。
    2. Q: 接触电阻过高?
    - A: 检查接触孔是否清洁,如有污渍需清理干净后再重新压接。
    3. Q: 产品耐压不足?
    - A: 检查电缆是否符合额定电压要求,并重新测试连接器的耐压性能。

    总结和推荐


    QR/P8 系列超紧凑型矩形高针数插接连接器凭借其紧凑的设计、高可靠性和广泛的应用范围,在现代电子设备中表现出色。无论是通信、工业自动化还是医疗设备领域,它都是理想的选择。强烈推荐使用该产品,特别是对于那些需要在有限空间内实现高效、可靠连接的应用场景。

QR/P8-SC-221(12)参数

参数
安装方式 压入式
零件状态 在售
包装方式 卷带包装

QR/P8-SC-221(12)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

QR/P8-SC-221(12)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 背板连接器 - 触头 HIROSE ELECTRIC QR/P8-SC-221(12) QR/P8-SC-221(12)数据手册

QR/P8-SC-221(12)封装设计

查看详情并下载
Symbol
Footprint
3D Model
